格力变频空调R410维修内部资料 通讯故障(E6)故障点

格力变频空调R410维修内部资料

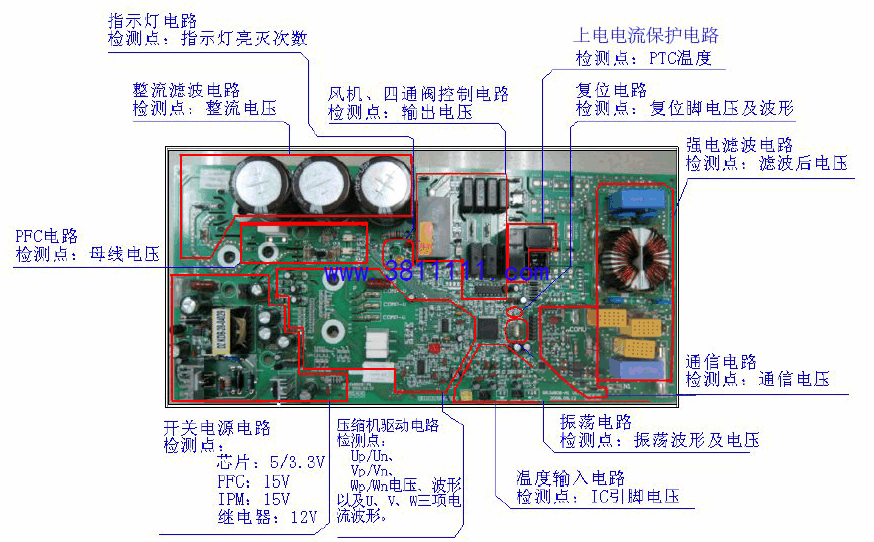

    室外机控制器各单元电路示意图

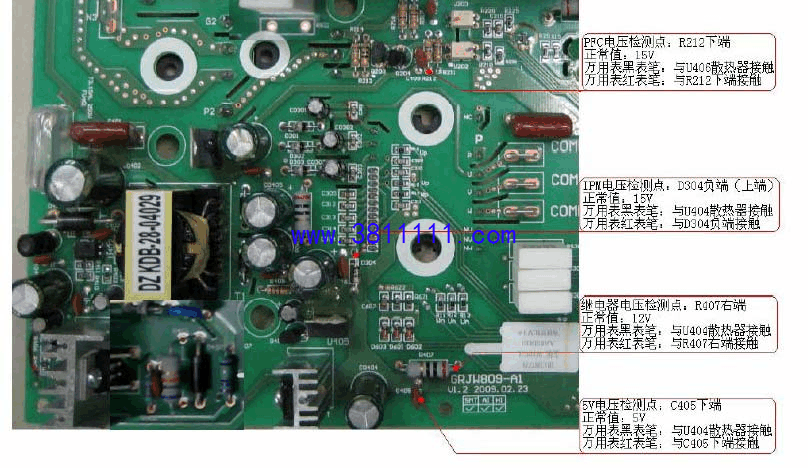

15V/12V/5V等电源的测试点及测试方法5V和3.3V电源的测试点及测试方法整流桥的测试点及测试方法IGBT和IPM模块的测试点及测试方法外机板状态指示灯的识别方法外机控制器3灯彼此独立，三灯采用亮1s灭1s的方式，也就是亮1s，灭1s为闪烁一次。当一个灯连续灭3s的时候说明是上一个计数周期结束，当重新开始亮后，表示下一个计数周期开始。
