人为失误，导致压缩机与换热器故障维修案例12个

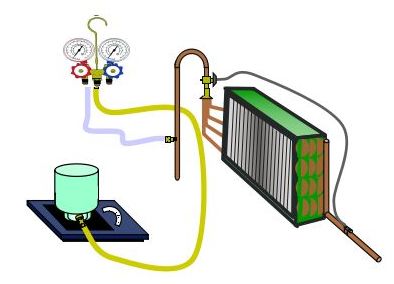

处理方法： 氟系统比较小，可以用干燥氮气反复吹干，吹到系统出口处放置白纸应无油、水渍为止，并对系统进行真空干燥处理。

案例6、短接靶流开关导致换热器冻裂

故障现象：某用户家中的一套水机，开机后出现低压保护，复位后，重新开启，仍旧出现低压保护报警。经检测系统压力发现冷媒静压力值为3kg左右，压力偏低，确定制冷系统漏氟，进一步观察补水箱发现水面有油迹，确认为板式换热器冻裂。

原因分析：仔细检查后又发现水泵发生故障引起水系统无水流通过板换，而靶流开关由于在机组调试时损坏，被维修人员临时短接，之后又忘了更换此配件。因此，此时靶流开关未能够起到保护作用，导致板换冻裂。

处理方法： 更换靶流开关、水泵、板换。

案例7、加氟过量导致压缩机液击损坏

故障现象： 武汉一咖啡厅一台大金机组压缩机搭壳损坏。

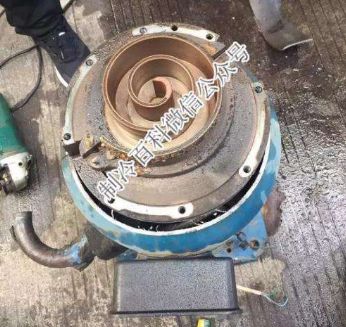

原因分析： 经解剖此压缩机，发现该涡旋压缩机的涡旋盘已成碎片，询问安装公司安装时补氟情况，安装公司回答是补氟加的是液体，一直加到开机运行低压值为4.5公斤以上。当时室外温度在22℃左右，压缩机电流值未测，因此，判断为由于冷媒加注过量导致压机被液击损坏。

处理方法： 更换压缩机，对系统重新抽真空加氟。

注意事项： 为防止机组因加氟过量导致压机液击，在加注冷媒时应小心谨慎，应仔细观察机组运行时的各种变化情况来正确把握。

当系统媒在65%的正常充注下，吸气压力、回气管过热度、液体的过冷度、输入功率和制冷量变化十分明显。

当系统冷媒65%~125%的正常充注下，吸气压力、回气管过热度不明显，输入功率变化稍明显，液管的过冷度变化十分明显，制冷量的变化不十分明显。

当系统媒超过125%的正常充注，吸气压力、回气管过热度变化不明显，输入功率和排气压力变化较明显，液管的过冷度变化十分明显，制冷量的变化不十分明显。

注意！根据压力、电流、视液镜、结霜情况、进出风温差等感官的感觉来判断冷媒充注量有弊端，充注制冷剂应按照按机型和加长管道的长度进行称量加注！之前我们制冷百科公众有发过文章详细解说其原因，点击下方链接阅读：

• 制冷剂特性及充注方法解析

再此，制冷百科公众号在重申一次，液态冷剂充注在压缩机关闭的情况下应在高压端充注，机组开启时充注应在低压端，加液必须小心以防液击。

案例8、三相压缩机反转产生抱轴损坏

故障现象： 某酒店安装了5×20冷吨风冷热泵模块机组，由于电力紧张，用户自行安装了大功率发电机组，接通空调电源，开机后，压缩机运行声音象拖拉机发出的轰鸣声，并且水温无明显变化，半小时后维修人员到达现场发现压缩机全反转，并马上停机。经检查，压缩机已损坏一台。

原因分析： 电源缺、逆相保护器在机组调试时已经被调试人员空载试车时给短接，调试完毕后又没复原，所以当电源出问题时机组没能正常保护。 同时，靶式流量开关内部金属结构因生锈堵死，流量开关的机械部分卡住，故检测不到水泵反转。

处理方法： 电源缺、逆 项保护器恢复正确接线。 更换靶流开关，并重新调试。

案例9、板换漏系统进水导致压缩机损坏

故障现象： 某洗浴中心一台28KW户式冷热水机组，运行一个星期后板换泄漏，维修人员更换了板换，对制冷系统进行了简单清洗后开机。机组运行一个小时后发生跳闸现象，压缩机已接地。

原因分析： 第一次更换板换时对制冷系统清洗、干燥的处理不彻底，导致制冷系统内还存有大量水，水进入压缩机内部，破坏绕组漆包线绝缘度才使压缩机损坏。

处理方法： 对制冷系统已经进水的机组维修时应该对气液分离器、储液罐、干燥过滤器等配件进行更换，并且对整个制冷系统进行必要清洗和干燥处理。（最好用99%无水乙醇清洗）。

案例10、板换漏系统进水导致压缩机损坏

故障案例：一套三菱重工海尔多联机，在空调使用季节，更换了8个压缩机，用户都受不了了，为什么更换这么多压缩机呢？他们咨询的目的就是要找到原因，从源头杜绝这种情况的继续发生。

故障原因：询问现场安装情况得知，外机在房顶，内机在下，内外机落差48米，达到了厂家允许的极限，管路上没有一个回油弯。

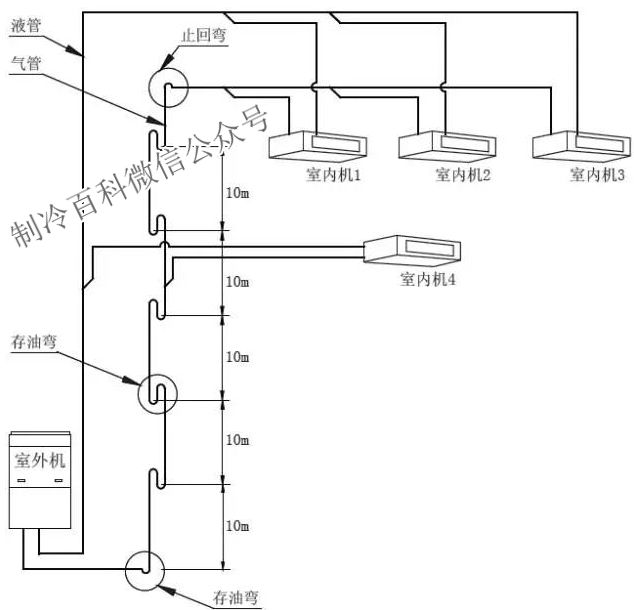

处理方法：更换全部压缩机，清理系统的油污。在路管路上增加回油弯，每6米增加一个回油弯（最高不超过10米的距离，如下图所示），并在室外机往下翻女儿墙的地方做一个“止回湾”。重新恢复系统，重新抽真空，定量 加制冷剂。

后来询问他们，说是压缩机不再频繁损坏，已经运行一个夏天没有问题了。可以不设置回油弯对制冷设备造成严重的损害！那么空调为什么要做回油弯呢？什么情况要做回油弯呢？点击下方链接阅读：

•  空调为什么要做回油弯？什么情况要做回油弯？

案例11、换热器存水结冰造成壳管式换热器冻裂

故障现象： 安徽某洗浴中心一台125KW水冷螺杆机组在第二年制冷开机时，无法启动出现低压保护，高低压表都为零，冷却塔水面上很多油漂浮着。

原因分析： 冬天用户对机组排水时未将冷凝器桶体内的水排完，水没排完原因是没有把壳管式换热器底部的排水螺栓拧开排水，所以导致冷凝器桶体内的铜管冻裂。

处理方法：更换壳管式换热器和干燥过滤器芯。

注意事项：对所有风冷热泵水机组冬季如果长时间不使用，要么机组长期通电，启动机组自身的防冻保护功能。如果断电，则必须排尽机组内的水。防止结冰冻裂热交换器。 对风冷热泵水机组以外的其他类型的氟水机组则必须排尽机组内的水。

案例12、水过滤网拆除造成板换堵结冰冻裂

故障现象： 慈溪市某别墅用户家中一台20kW顶吹式户用冷热水机组在夏季高温季节时进行正常制冷运行时，机组经常出现流量开关保护和低压保护现象，而机组在出现该保护现象后用户手动复位后机组可以重新开启，但半小时后该故障重复出现，运行一段时间低压表值为零，检查后板换漏。

原因分析：拆下板换后发现走水系统一侧局部有麻丝和漆粘浮着，水过滤器打开时过滤网已经不在，室内风机盘管的过滤网也被安装公司为了减少清洗麻烦自行拆除，使一部分麻丝和漆混合物没经过阻当就直接进入板换，因板换片距很小，混合物卡在其中，影响热交换，时间过久就导致板换冻裂。

处理方法： 对制冷系统已经进水的机组维修时应该对气液分离器、储液罐、干燥过滤器等配件进行更换，并且对整个制冷系统进行必要清洗和干燥处理。（最好用99%无水乙醇清洗）。 把所有的过滤网全部复原，再多清洗几遍管路
