格力变频空调E6、H5、F0故障维修与电气原理图

2019-5-24 17:15| 发布者: 小管家| 查看: 132| 评论: 0

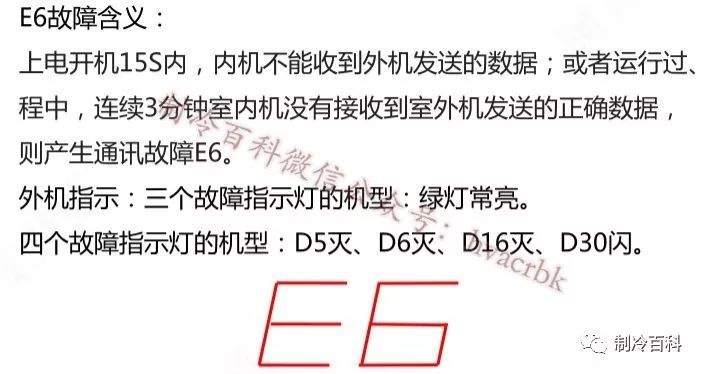

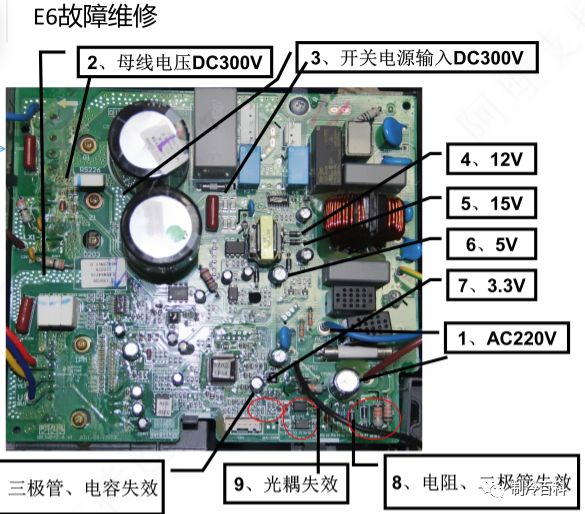

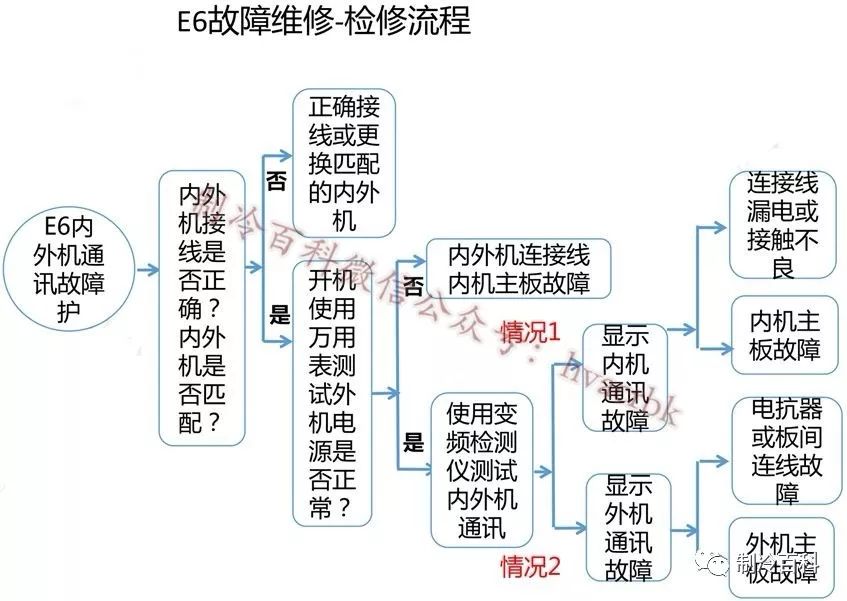

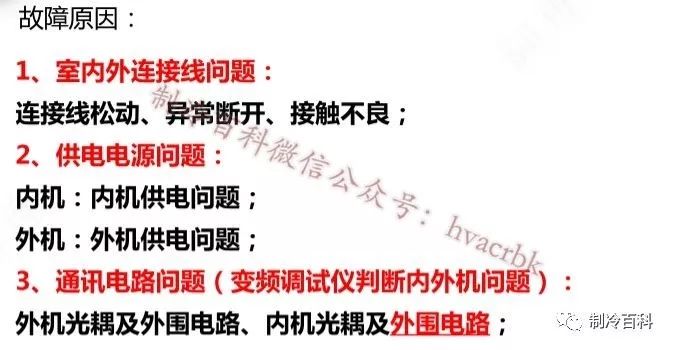

摘要: E62H5故障检修3F0故障检修（这个图片字有点小，可以点击放大观看）4变频空调电气原理图内机控制框图：外机控制器框图：内机主板：外机主板：遥控器设置运行频率：

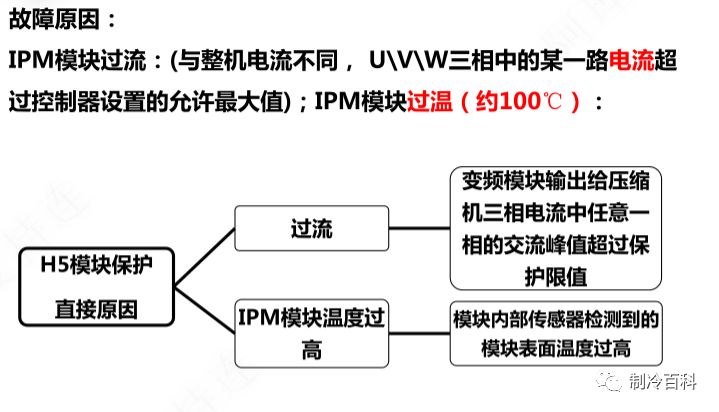

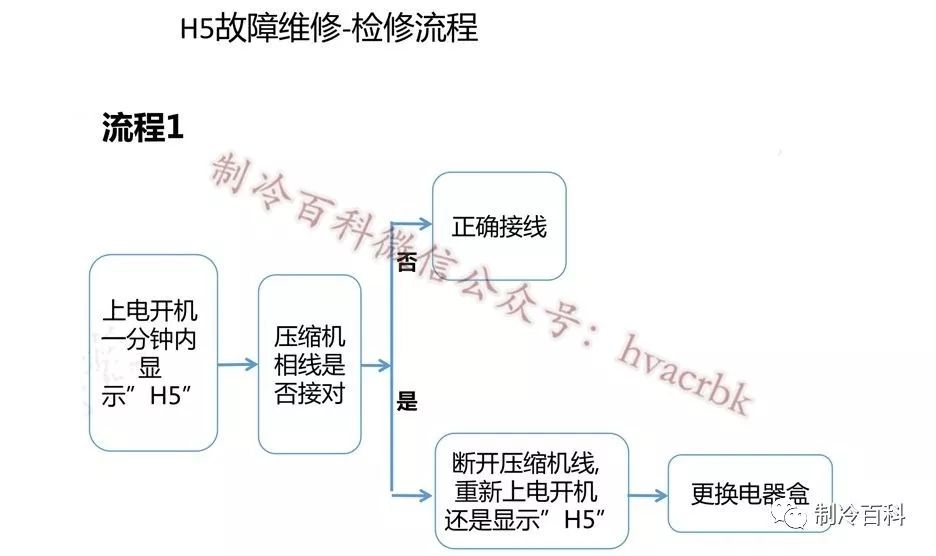

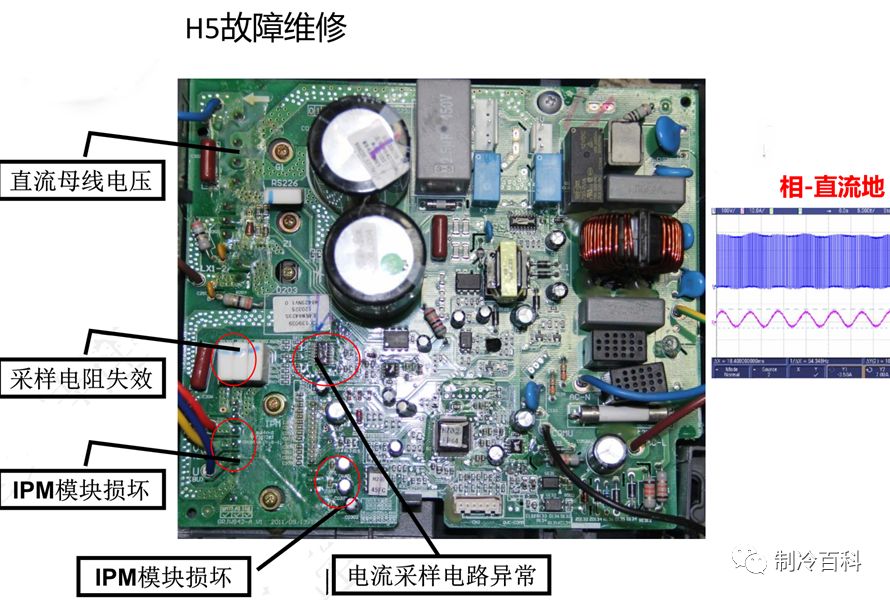

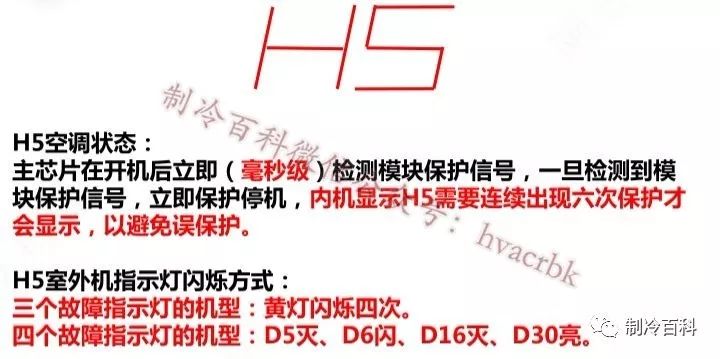

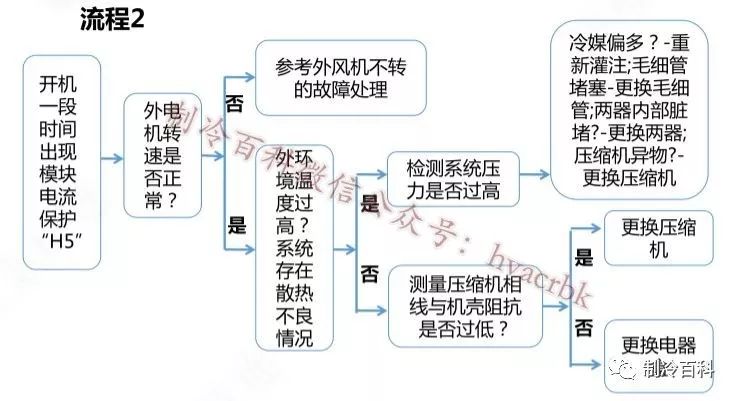

2H5故障检修

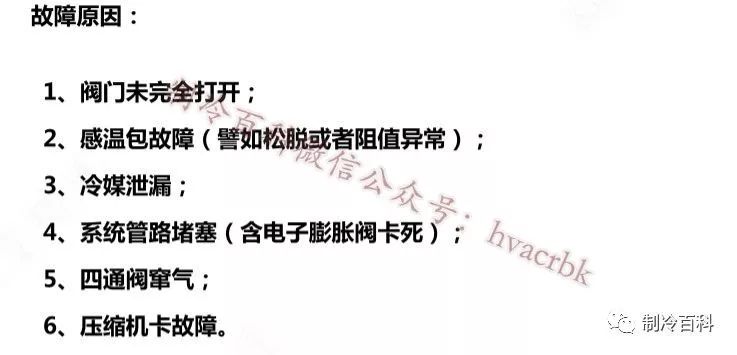

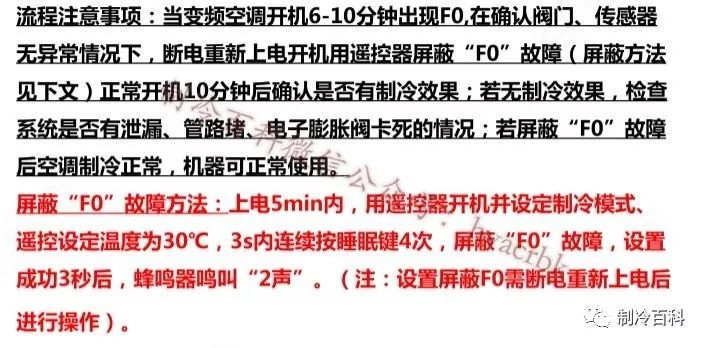

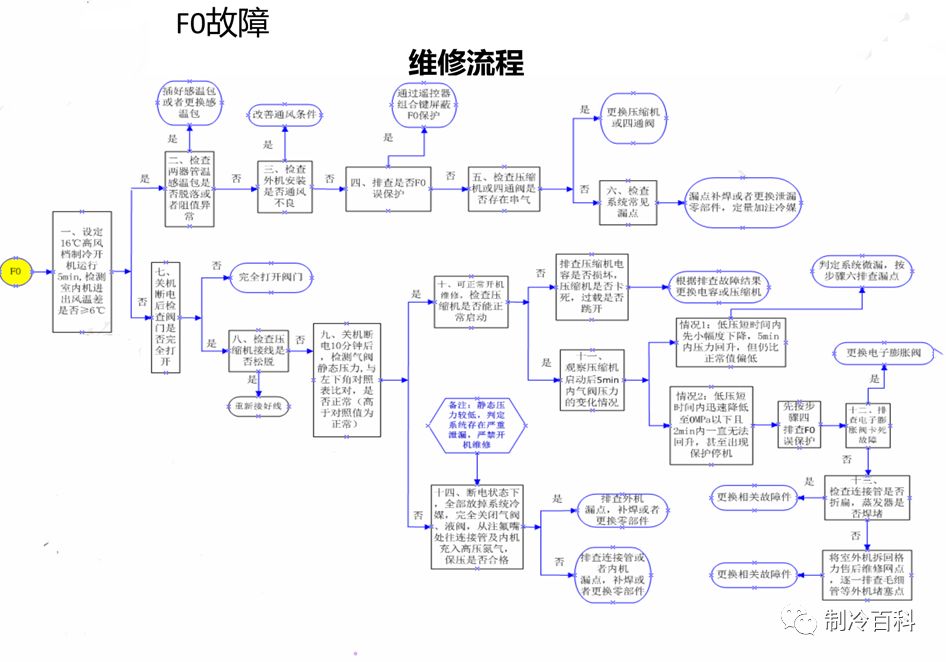

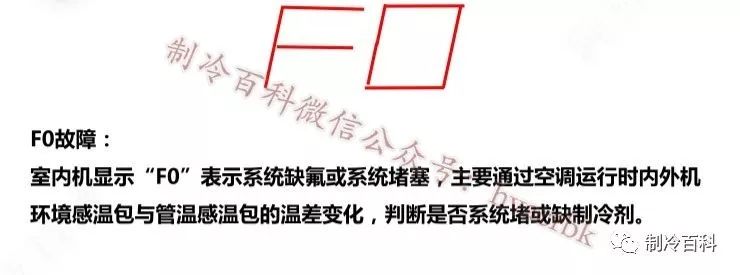

3F0故障检修

（这个图片字有点小，可以点击放大观看）

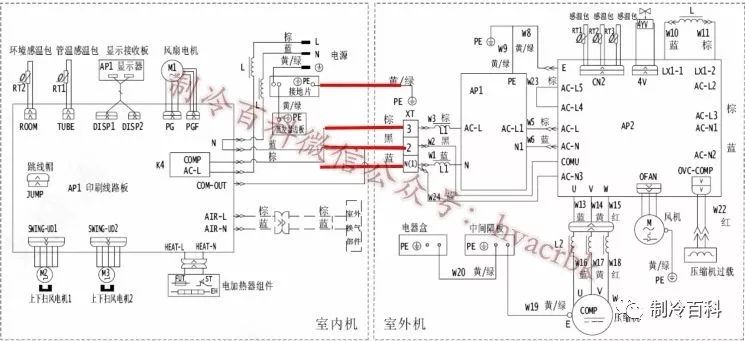

4变频空调电气原理图

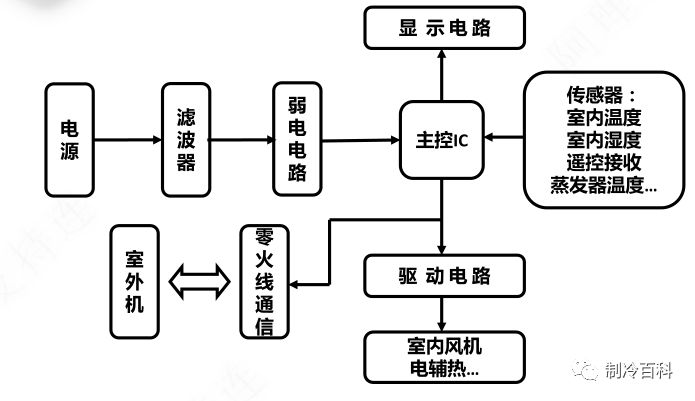

内机控制框图：

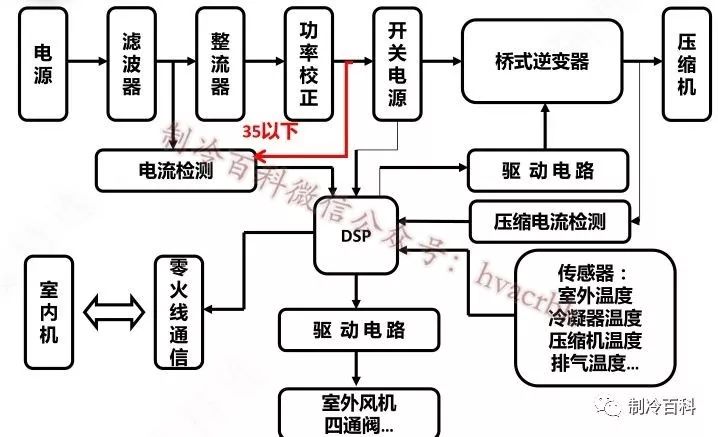

外机控制器框图：

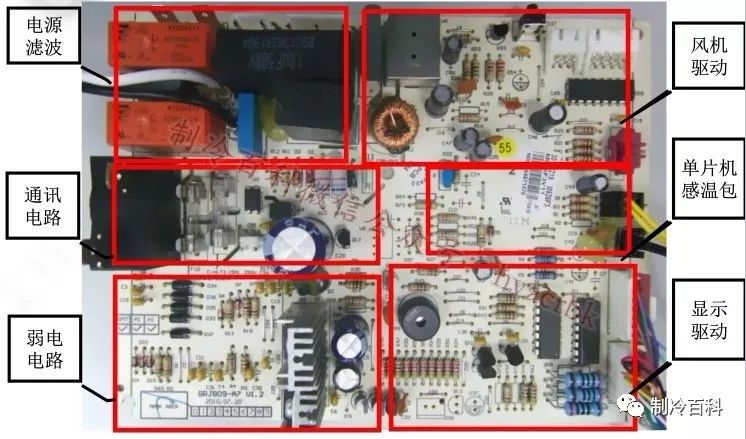

内机主板：

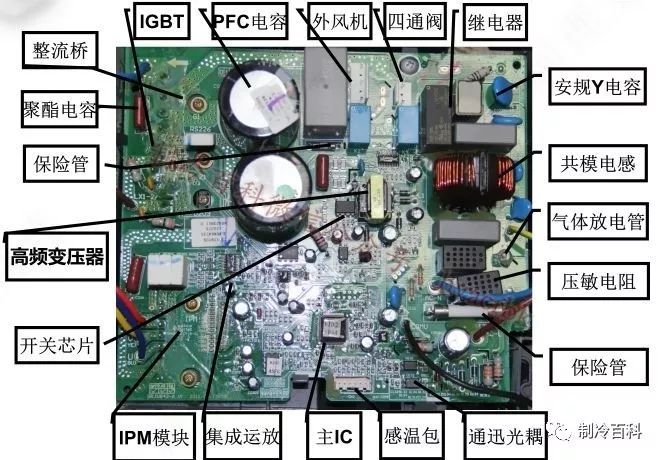

外机主板：

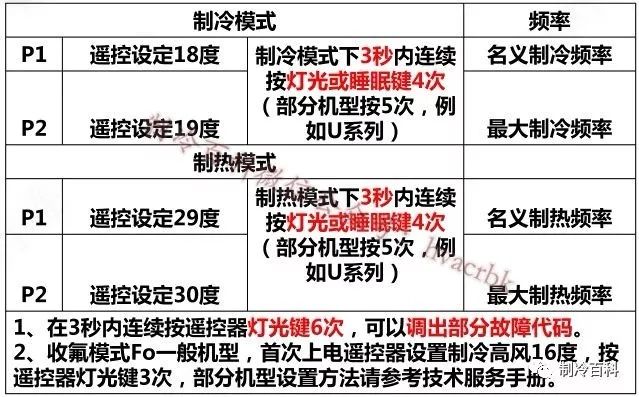

遥控器设置运行频率：
