【技术】离心式压缩机噪音太大该怎么办？

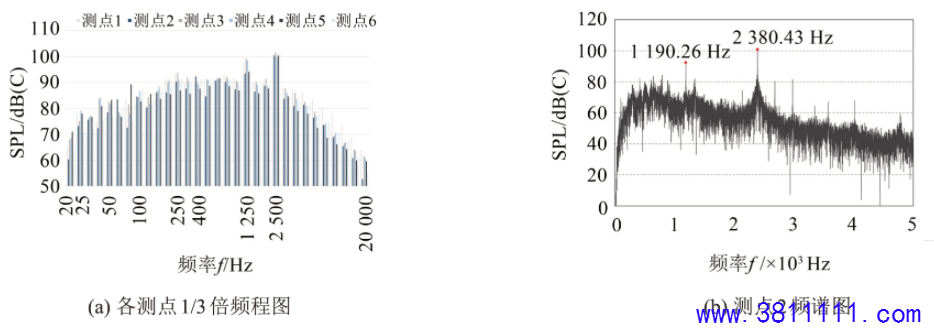

（5）测试方法：使用仪器对各测点分别进行C 计权频率实时滤波分析，各个测点测试时间为1 min，各测点的噪声1/3 倍频程图如下图(a)，离心式压缩机测点2 的频谱图如下图(b)：

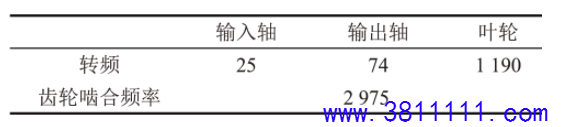

根据频率公式计算离心式压缩机正常工作下的频率成分如下表：

表1 频率成分/Hz

联合图 (b)离心式压缩机西侧频谱图及表1离心式压缩机噪声频率成分分析，特征频率1 190.26 Hz、2 380.43 Hz产生于离心式压缩机叶轮基频及其倍频。

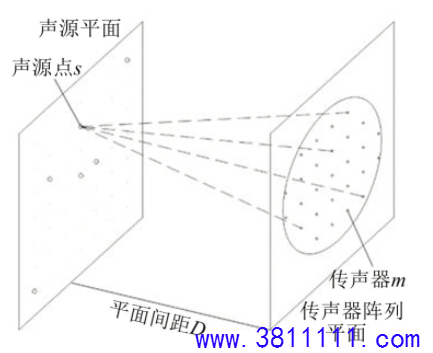

将噪声源实景视频图像与传声器阵列测试的结果相结合，标定噪声源的位置。波束形成基本原理见下图。

原理的具体讲述：

声源平面上设置一个声源点s，在传声器阵列平面上设置m个传声器，声源点s在t时刻辐射声波，经过延迟时间Δm到达第m个传声器，根据“延迟与求和”波束形成原理，传声器阵列对声源点s的波束形成输出为

其中：wm 是第m 个传声器的权重；ym 是由第m 个传声器进行空间采样的信号。

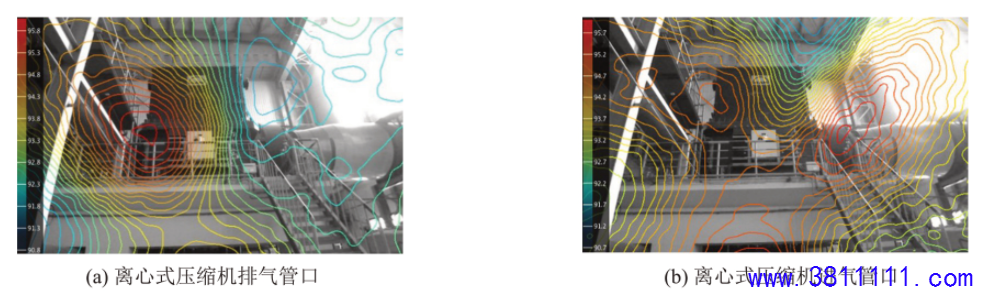

实时图像结果如下图：

（1）声成像图图5(a)显示离心式压缩机最大噪声部位为离心式压缩机排气管口；

（2）屏蔽离心式压缩机排气管口声源后，噪声最大位置为离心式压缩机进气管口，属于进气气动噪声；

（1）针对低频共振产生噪声的问题，可以对齿轮箱做轻量化设计，优化结构刚度，改变齿轮箱的固有特性，避开共振频率；

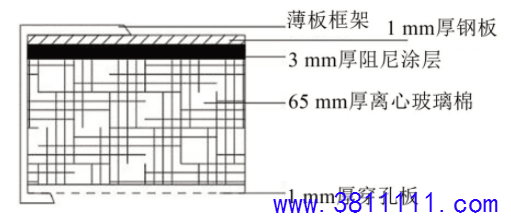

（2）针对离心式压缩机中高频噪声，采用吸隔型隔声罩与阻抗复合式消声器联合降噪方法，吸隔型隔声罩结构如下图所示。

（3）结构中离心玻璃棉及穿孔板吸收中高频噪声，钢板层阻隔低频声传播，并加阻尼涂层防止共振。

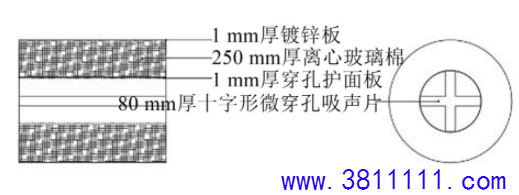

（4）在吸隔型隔声罩进、排气通风口均安装阻抗复合式消声器，阻抗复合式消声器结构如下图所示。
