离心式压缩机产生的噪声属于生产性噪声,它主要包括空气动力噪声、机械性噪声和电磁性噪声三部分。 (1)在进气管口处空气快速流动,导致产生压力波动,辐射较高的气动噪声; (2)在离心式压缩机内部,由于转子不平衡产生激振力,引起机体振动产生噪声; (3)由于运输气体过程中的压力波动,产生气流脉动,遇到异径管时产生激振力,引起管道振动产生噪声; (4)由于高压气体排出时压力落差过大,产生阻流冲击波,引起机体振动产生噪声; (5)在排气管口处,空气压力增至0.5MPa,空气从阀门间歇性排出,冲击阀门,气流产生扰动,辐射较大的气流噪声。 我们可以用一张流程图来分析下离心式压缩机噪声产生的具体过程。看下图: 怎么样?是不是非常清晰?

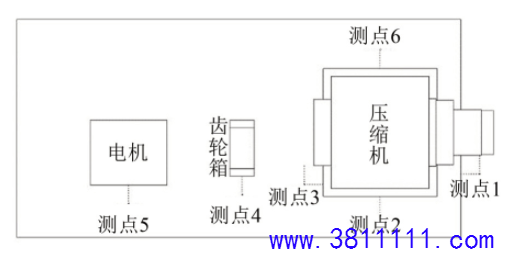

为对噪声源进行定位,我们来做一个实际测试。 (1)测试产品:RKT-140的离心式压缩机 (2)测试标准:国家标准《风机和罗茨鼓风机噪声测量方法》 (3)测试点:结合现场实际布局,对离心式压缩机机组及电机间共布置6 个测点如下图所示。测点距离被测量物面1m,传声器朝向被测目标方向,传声器与地面距离为1.5 m。 (4)测试仪器:Norsonic150声振测试分析仪; |
