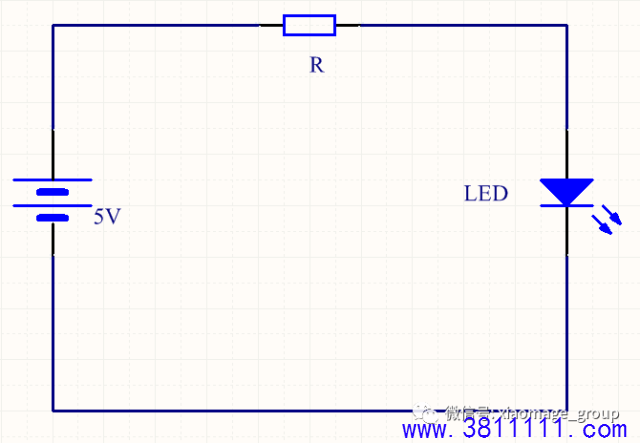

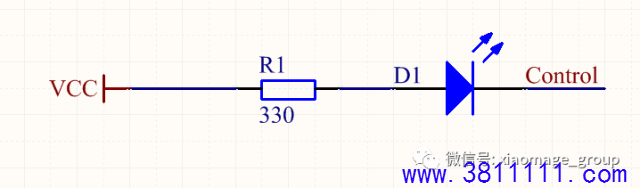

说了这么多好像还是没说到正点上,那么该如何使用它呢? 刚才我们知道了它的特性,现在开始的使用它。在我们的弱电系统中,电源以5V或者3.3V居多,这里以5V电源为例。通过上面的参数可以看出,当5V电源直接加在LED灯两端时,会产生很大的正向连续电流,我们又知,当正向连续电流超过25mA时,LED灯就会损坏。此时就需要串入一个电阻进行限流,分担一部分电流到电阻上,保证LED灯正常使用而不损坏,这个电阻就是传说中的“限流电阻”,因此就出现了我们今天真正要说的电路。 这就是最经典、最常用的LED灯电路。 那么现在问题又来了,在上面这个电路中,电源确定了5V,LED灯也确定了,那么这个限流电阻我该选多大的合适呢?这个时候就需要根据上面说到的两个参数:IF和UF来确定电阻值的大小。其计算如下: 电阻两端的电压 :5V-2.1V≤UR≤5V-1.6V; 电阻大小:(5V-2.1V)/25mA≤R≤(5V-1.6V)/0.01mA; 即可得:116Ω≤R≤340kΩ。 所以这里的电阻只要选取这个范围之内的电阻均可以。只是说电阻值越小,流过的电流越大,LED灯越亮;电阻值越大,流过的电流越小,LED灯越暗。通常在实际的应用中,LED灯导通电压取1.7V,正向连续电流取10mA。由此参数可简单得到限流电阻的值。 这是LED灯在电源指示灯中的应用。如果将LED灯用于板级运行指示灯时,又该如何来做呢?其实很简单。 电路如下 这里我们只需在Control端给高低电平即可。当给高电平时,LED灯不导通,此时LED灯不亮,过一段时间再给低电平,LED灯导通,此时LED灯亮。反复此操作,便可看到LED灯的状态:亮-灭-亮-灭。。。 LED灯的闪烁频率取决于高电平和低电平所持续的时间。 至此,LED灯的使用已说完,你会使用它了吗? |
