空调过流电路故障分析

       空调在运行过程，过流检测电路是通过检测压缩机运行电流，来控制压缩机开停的电路。常见过流检测电路有以下几种形式，其电路原理基本相同。它的控制原理什么怎么样？出故障时会显示什么？本文就是通过对电路原理及常见故障的深入剖析，希望能给大家在售后维修中带来一些帮助。

一、电路原理

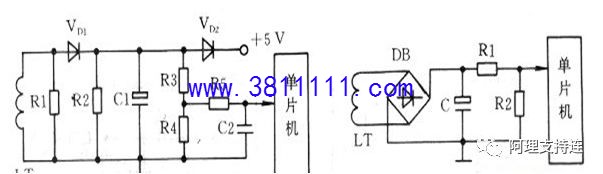

      上图(a)中，LT为互感器，VD1为整流二极管，Rl、R2为负载电阻，Cl、C2为低高频滤波电容，R3、R4为分压电阻，当断电后，VD2为电容Cl提供放电通路。当压缩机电流正常时，电流互感器LT输出交流电压经二极管V。整流，R3、R4分压，送入单片机进行过流控制。当压缩机过电流时，电感LT两端交流电压较高，此时输送到单片机的直流电压也较高，单片机经内部判断后使压缩机停止，这样就保护了压缩机在过流时不被损坏。
　　上图(b)的电路与上述电路原理基本相同，其主要区别是将桥式整流集成块替换成整流二极管VD1，使电路更加简单。

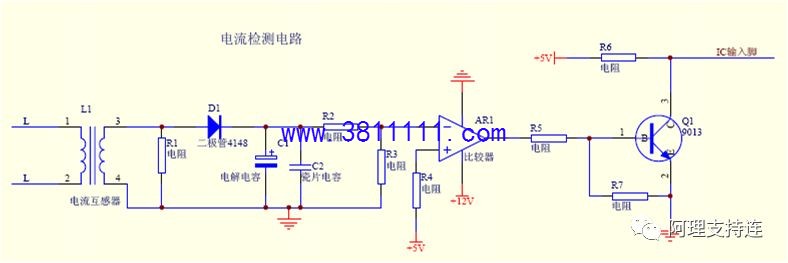

       下图中，电路通过电流互感器产生电压，经过半波整流后，与电压比较器比较输出，当到达保护值时单片机收到保护指令。

二、常见故障分析

       在空调如果出现过流保护会出现E5故障代码，常见故障是电压过低、接错线、器件损坏。

案例一

现象：安装在快餐店的一台3匹定频柜机在运行一段时间出现E5故障代码。

分析：经过检查发现电流检测到了压缩机电流超过了25A，而且发现电流是缓慢上升，同时监测供电电压从220v下降152V，这时跳过流保护。

结果：用户供电线径偏小，需增加线路容量解决。

案例二

现象：一台5匹柜机在制热开机后一分钟内出现过流保护。

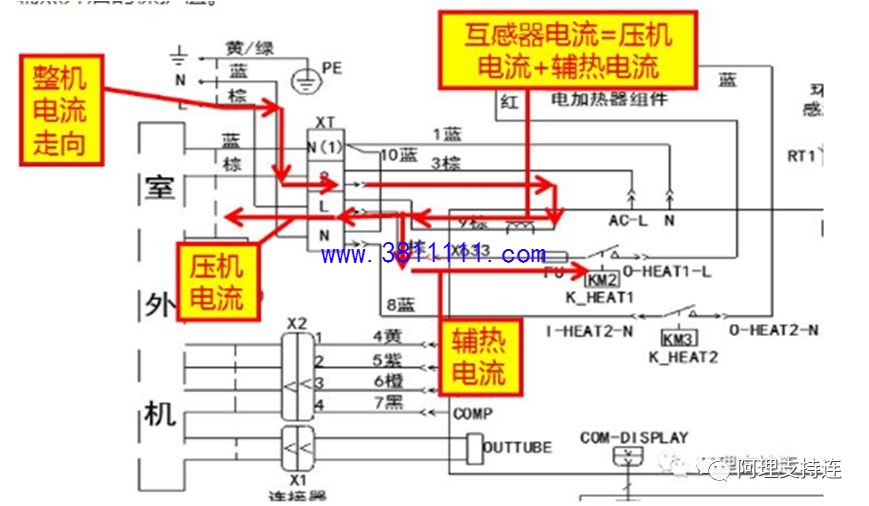

分析当接错线后（如下图），电流互感器检测是电加热器及外机压缩机电流的总和，正常时电流互感器检测压机的电流，导致互感器检测的电流超过电辅热开启的保护值。

结果：接错线导致检测电流叠加了辅助电加热电流。
