分体挂机内机结构介绍

       在最近有很多朋友问我新品挂机内机怎么拆？其实挂机无论怎么变化，它的基本机构是不变。本文就是通过对挂机的基本机构与特殊挂机的差异说明，希望能给大家在售后中带来一些帮助。从今天开始，将推出一周关于空调结构系列文章，敬请留意。

一、挂机内机的结构

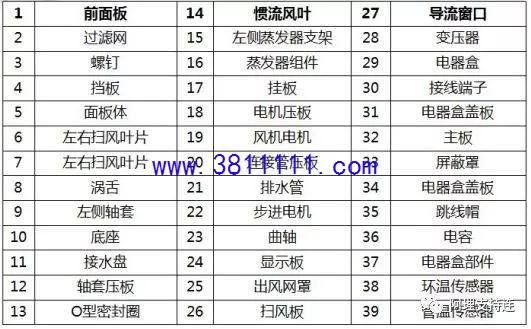

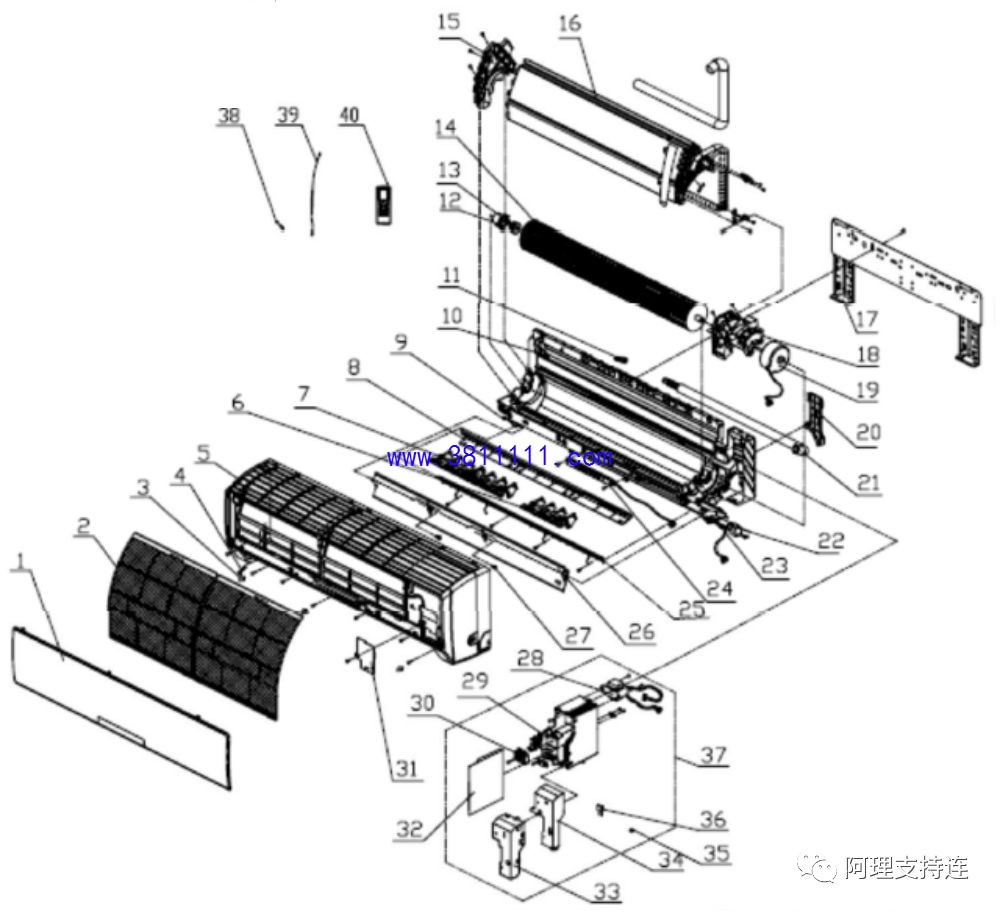

       无论是多大的挂机内机，结构都基本相同，如上图所示，主要的部件有面板组件、蒸发器组件、风机组件、电器盒组件。

二、拆机步骤简述

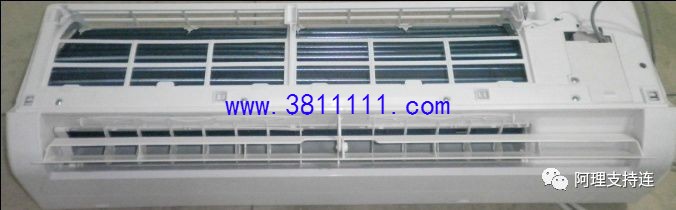

1、拆面板体组件，当然之前先把过滤网、显示器、感温包、上面板（如有WIFI板、光敏检查板）扫风叶片等拆下拆下。

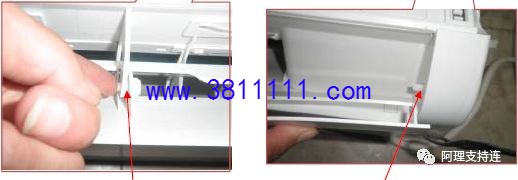

注意一：扫风叶片拆下，通常是有个卡削先取下，再在拆下。

注意二：上面板通常是卡进去的，显示器则是有螺丝打紧。

注意三：面板体除了前面有螺钉，后面是卡扣设计，拆下时注意脱扣。

2、拆电器盒组件，通常都是一个螺钉一个卡扣结构。

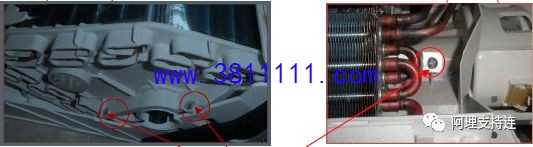

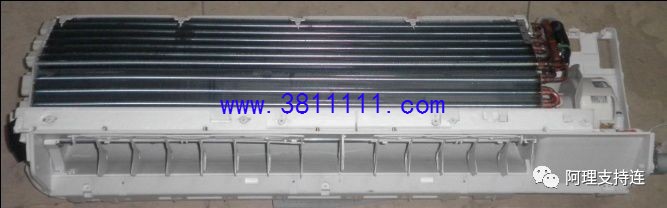

3、蒸发器部件，通常左右都有螺钉固定，有一些新机型右侧是个卡扣设计。

注意一：拆卸时如卡扣设计，需要注意脱扣。

注意二：连接地线、传感器线需要注意绑扎。
