空调光电开关电路故障分析

       目前，有部分空调是有门板控制技术，在使用中起到了防夹手功能。它的控制原理什么怎么样？为什么出故障的时候会报FC故障？本文就是通过对电路原理及常见故障的深入剖析，希望能给大家在售后维修中带来一些帮助。

一、光电开关原理

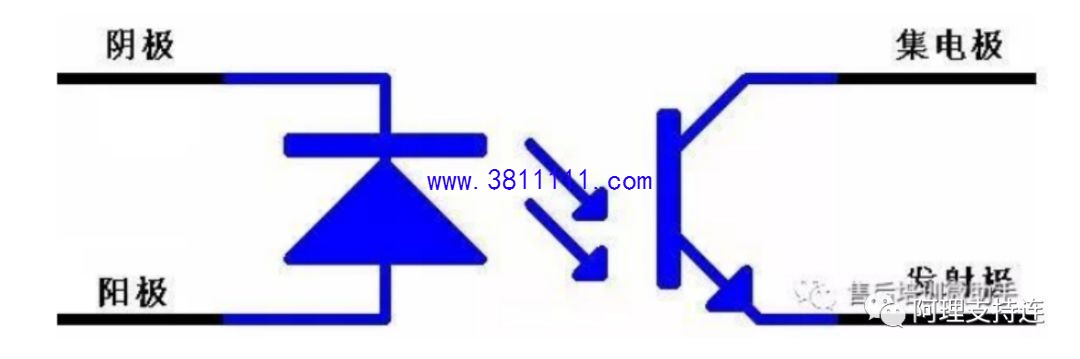

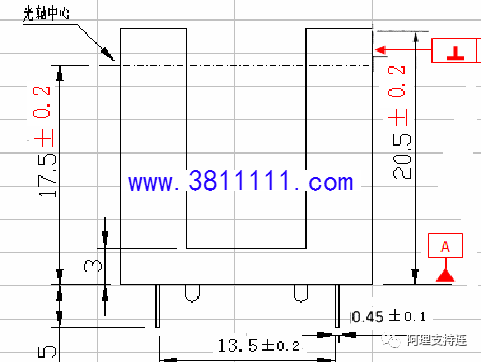

       如下图所示，光电开关是由类似光电耦合器的结构组成，通过将外部光线的变化转换为电压信号的变化输入到主芯片来检测相应物体的位置。当光电开关中间不透光的情况下，集电极与发射极是不导通的，反之则导通。这样就可以实现限位开关控制。

二、控制电路的原理

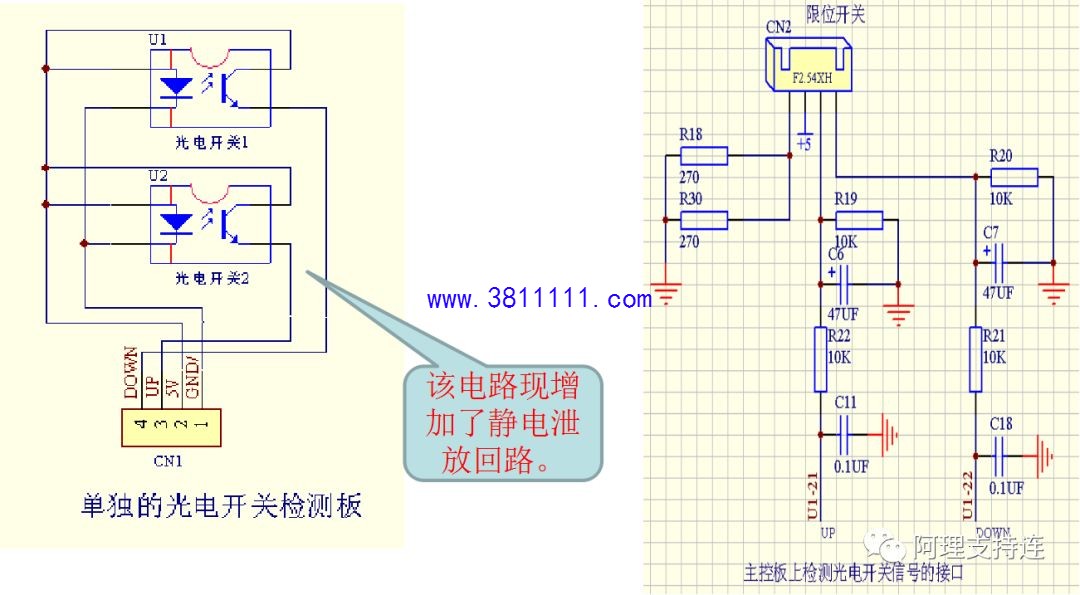

    当空调开启或关闭时，光电检测到面板或I系列扫风的位置，到达指定位置，光电开关就会有相应的开关信号，在通过连接排线传输给单片机，当收不到正确的光电开关信号，就会报FC故障代码。

三、辨别方法

1、纸片测试法：FC故障时，用一不透光小纸片在光电开关中间，观察FC故障是否消失。如果是消失就可判断为机械故障，检查结构件是否到位；反之则是光电开关或电路故障。

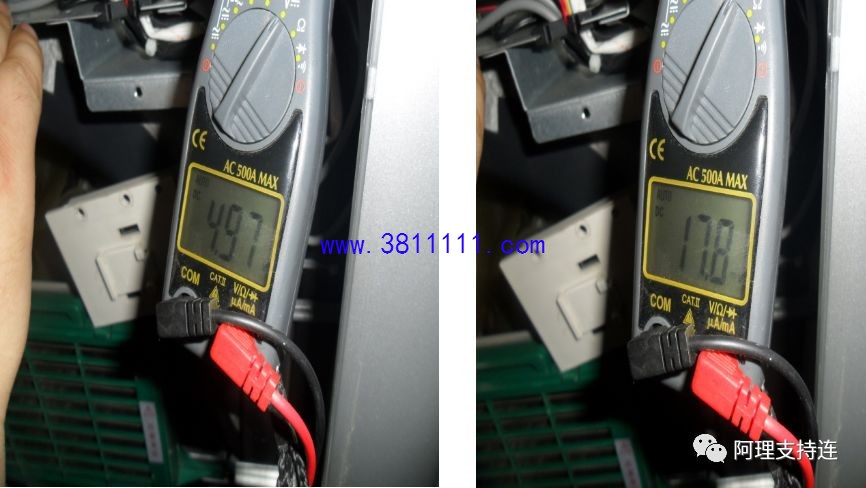

2、电压测试法：滑动门打开出现FC故障时，光电开关主板正常时（ＵＰ为5V，DOWN为0V，以下照片是单位mV），关闭则相反；测量故障空调器光电开关电压，如果是异常则是光电开关或结构件问题，若这两点信号正常，则是主板问题。

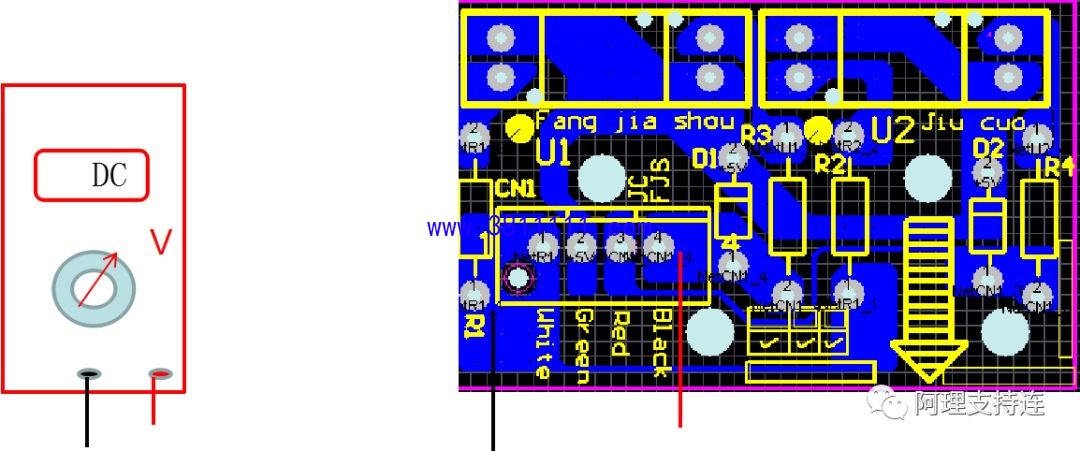

3、转动测压法：首先检查扫风部件是否能否转动，排查转动部件是否卡死；然后，在扫风运行下用万用表直流档测量故障空调器光电开关电压，如果是5V的跳变电压，则是显示板故障，若是没有，则是光电开关或结构配合故障。

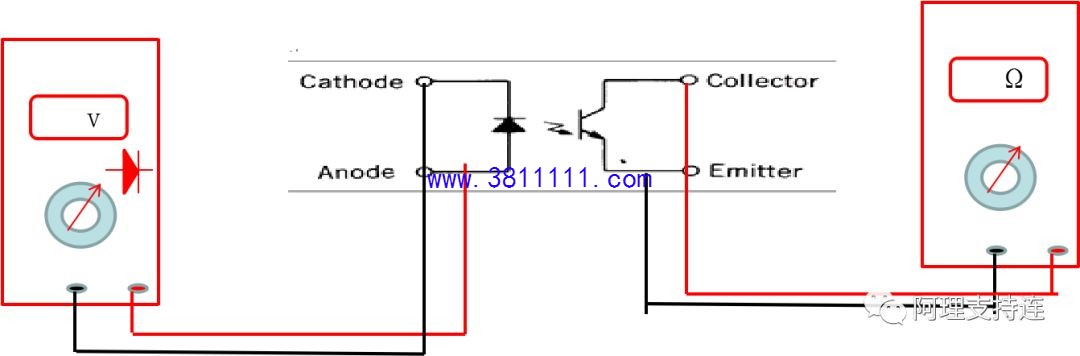

4、断电测量法：首先关机断开电源，再万用表二极管档测量光电开关输入，一般有1V左右的压降，再用电阻档测量光电开关的输出，检测是否被击穿。

四、售后维修经验分享

1、上电后左右扫风(滚筒)旋转约3、4秒出现FC，光电有问题概率较高（光电开关本身损坏或光电开关的安装有问题、或光电开关的连接有问题、或主板上的光电开关检测电路有问题），在任意位置均可能出现。

2、上电后滚筒旋转几十秒，关闭出风口后显示FC，微动开关或其安装接线问题可能性较大；

3、上电后左右扫风（滚筒）不旋转，3、4秒后显示FC，判断为驱动左右扫风（滚筒）的电机有问题，或者驱动电机的连接有问题，或滚筒存在干涉运转不动。
