2021/05/29【推荐】开关电源里的特殊元件，它们的类型和用途你都知道吗？

一、特种二极管

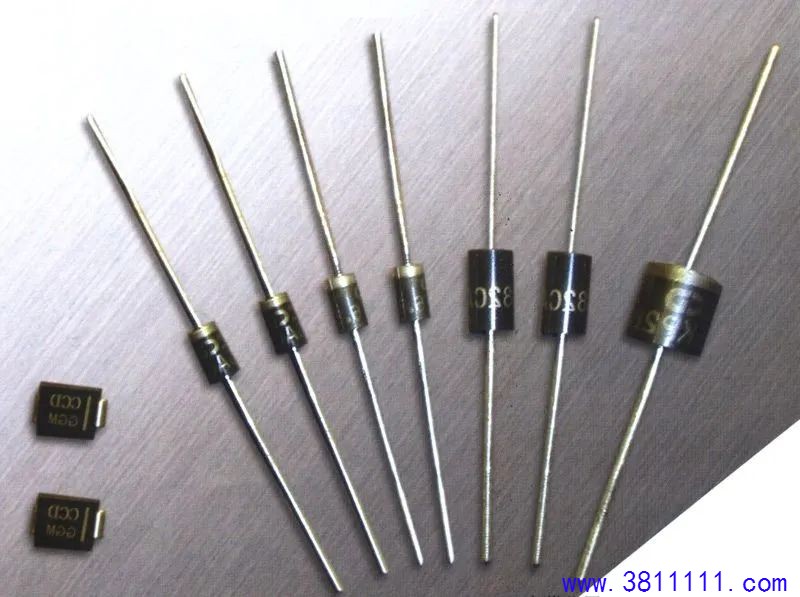

1. 快恢复二极管(FRD)----快恢复二极管的反向恢复时间一般为几百纳秒，正向压降为0.6V~1V，正向电流为几安培至几千安培，反向峰值电压可达几百伏特至几千伏特，可用作开关电源中的输出整流管、一次侧钳位保护电路的阻塞二极管。

▲ 快恢复二极管(FRD)

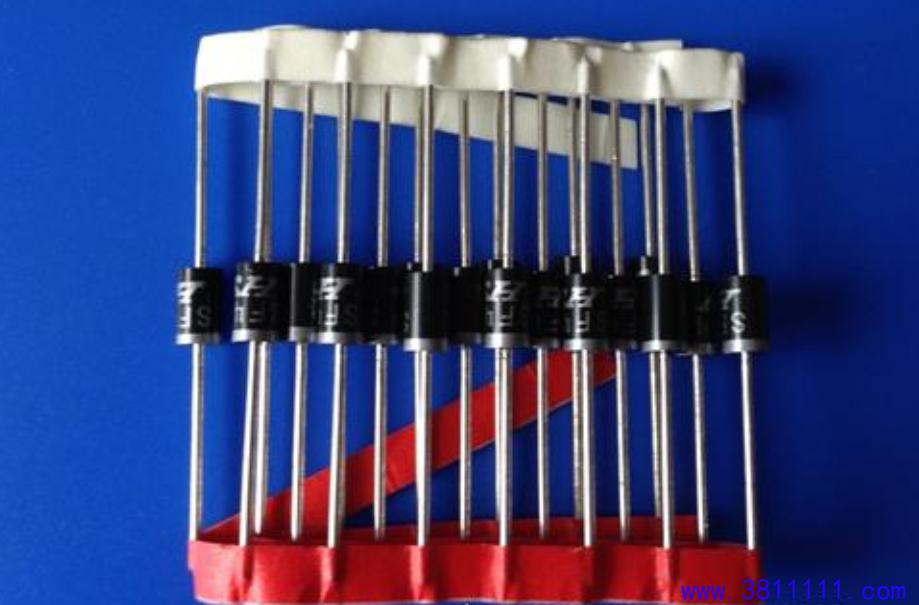

2. 超快恢复二极管(SRD)----超快恢复二极管则是在快恢复二极管基础上发展而成的，其反向恢复电荷进一步减小，反向恢复时间可低至几十纳秒，可用作开关电源适配器输出整流管、阻塞二极管、反馈电路中的整流管。

▲ 超快恢复二极管(SRD)

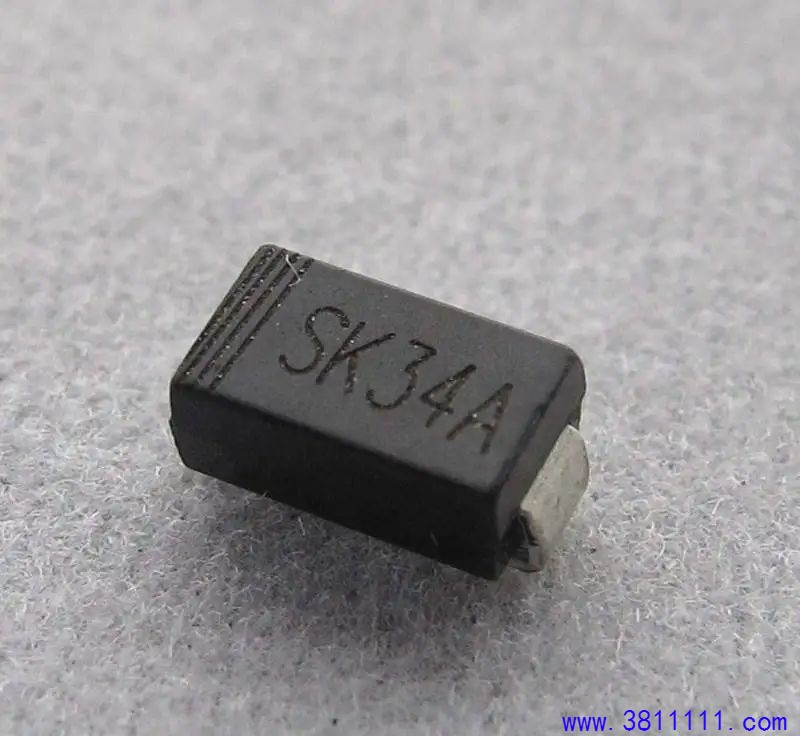

3. 肖特基二极管(SBD)----全称为肖特基势垒二极管，它属于低电压、低功耗、大电流、超高速半导体功率器件，其反向恢复时间可小到几纳秒，正向导通压降仅为0.4V左右，整流电流可达几十至几百安培。特别适合做开关电源充电器低压输出电路中的整流二极管、续流二极管。

▲ 肖特基二极管(SBD)

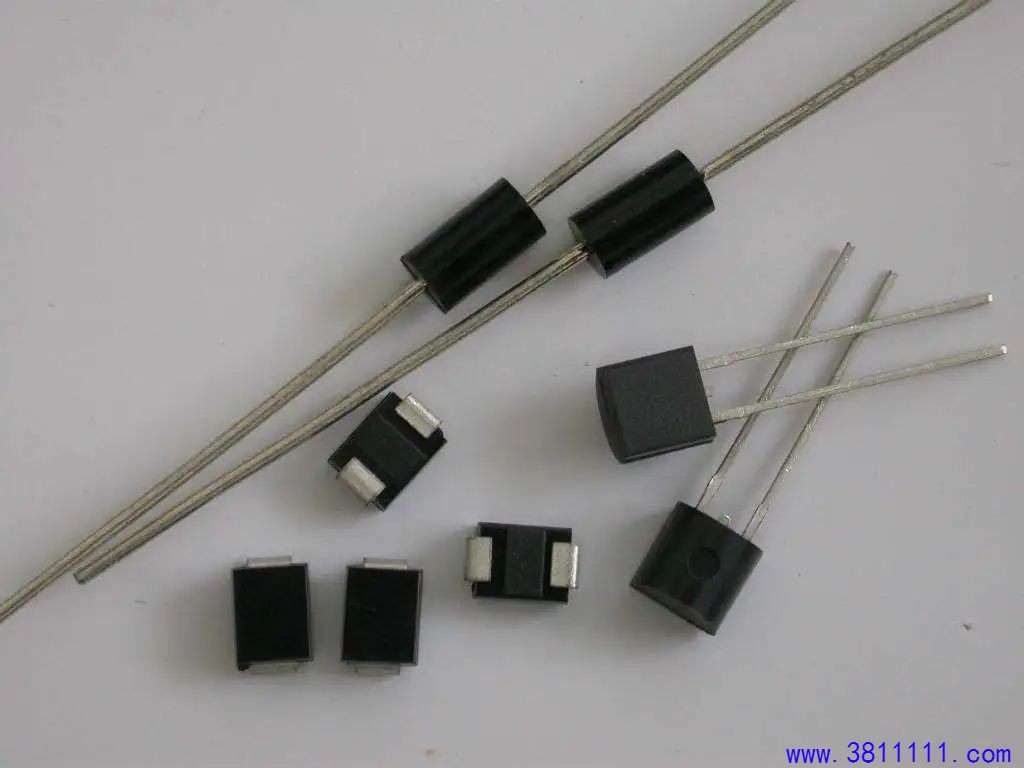

4. 瞬变变压抑制二极管(TVS)----亦称瞬态电压抑制器，其响应速度极快、钳位电压稳定，是一种新型过电压保护器件，可用来保护开关电源PWM集成电路、MOS功率器件以及其他对电压敏感的半导体器件。

▲ 瞬变变压抑制二极管(TVS)

5. 双向触发二极管(DIAC)----亦称二端交流器件，常与晶闸管配套使用，构成开关电源变压器输出过电压保护电路。

▲ 双向触发二极管(DIAC)

二、特种电阻器

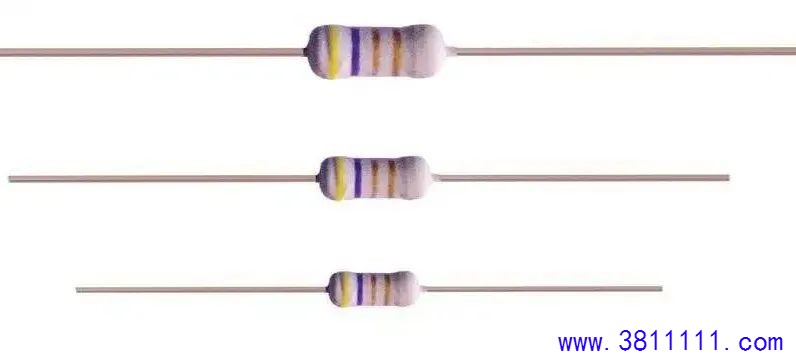

1. 熔断电阻器(FR)----熔断电阻器亦称保险电阻器或可熔断电阻器，它兼有电阻器和熔断器的功能，熔断电流从几十毫安到几十安培，熔断时间为几秒至几十秒。

▲ 熔断电阻器(FR)

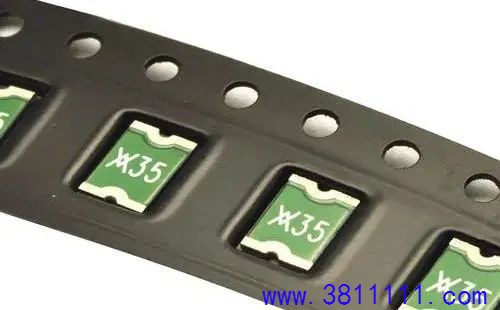

2. 自恢复熔丝管(RF)----亦称自恢复保险丝，具有可自动复原的性能，反复使用，不需要维修更换。

▲ 自恢复熔丝管(RF)

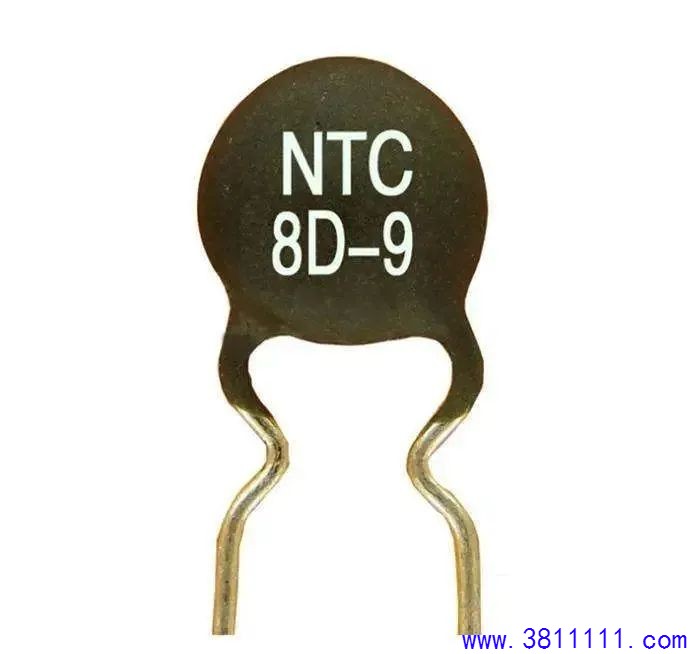

3. 软启动电阻----它属于负温度系数热敏电阻(NTCR),其特点时标称阻值低(仅为1Ω~47Ω)、额定功率高(10~500W)、工作电流大(1~10A),适合作开关电源适配器的启动保护元件。

▲ 软启动电阻

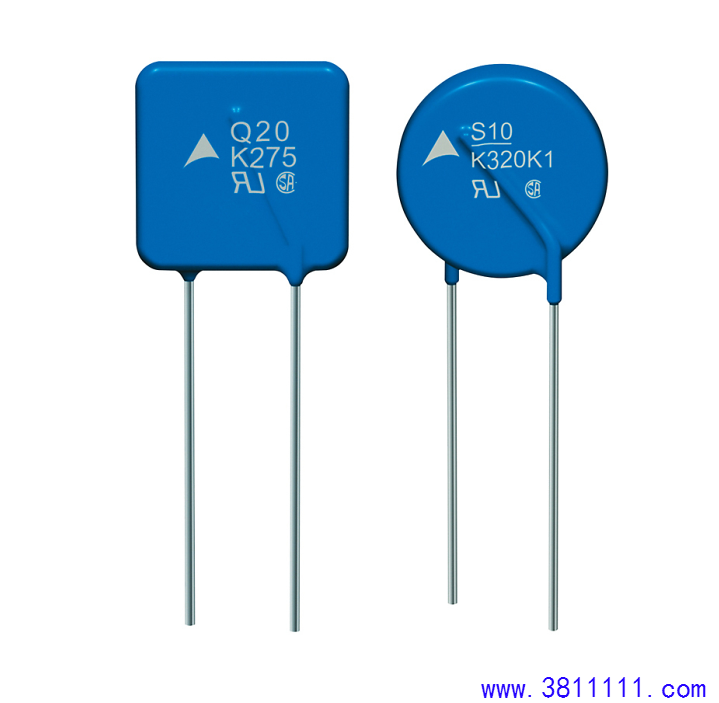

4. 压敏电阻器(VSR)----工作电压范围宽(6V~3000V,分若干档)，对过电压脉冲响应速度快(几纳秒至几十纳秒)，耐冲击电流的能力很强(可达100A~20Ka),漏电流小(低于几微安至几十微安)，电阻温度系数低(小于0.05%/℃)，价格低廉。

可构成开关电源适配器的过电压保护电路、防雷击保护电路、消除火花电路、浪涌电压吸收回路等。
