多联机加冷媒与配管追加计算方法

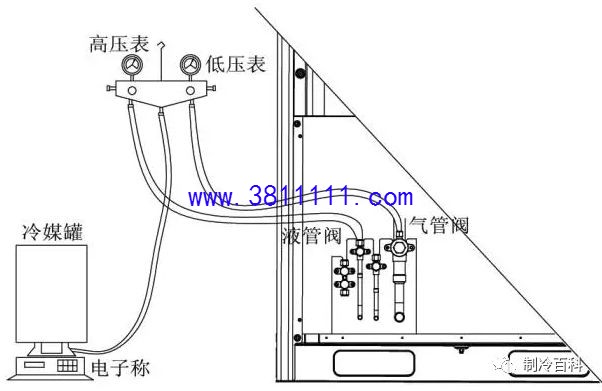

3、制冷剂的追加封入，请从液体管，以液体的状态追加封入制冷剂。

三、多联机配管追加制冷剂的计算方法

追加制冷剂量R= 配管冷媒追加量A+ Σ每个模块冷媒追加量B

配管冷媒追加量A 计算方法如下：

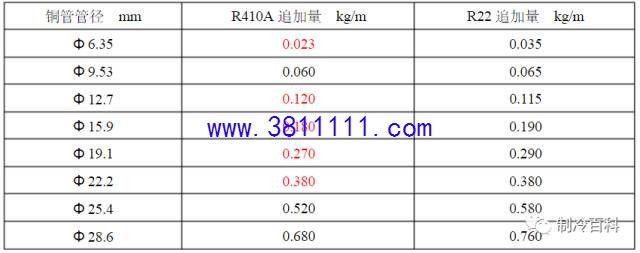

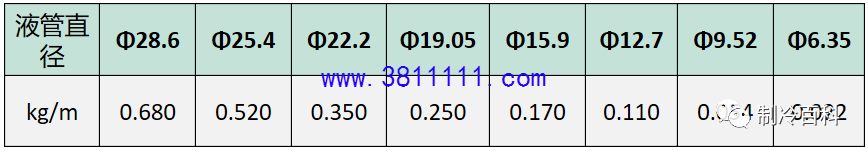

配管冷媒追加量A= Σ液管长度× 每米液管制冷剂追加量。

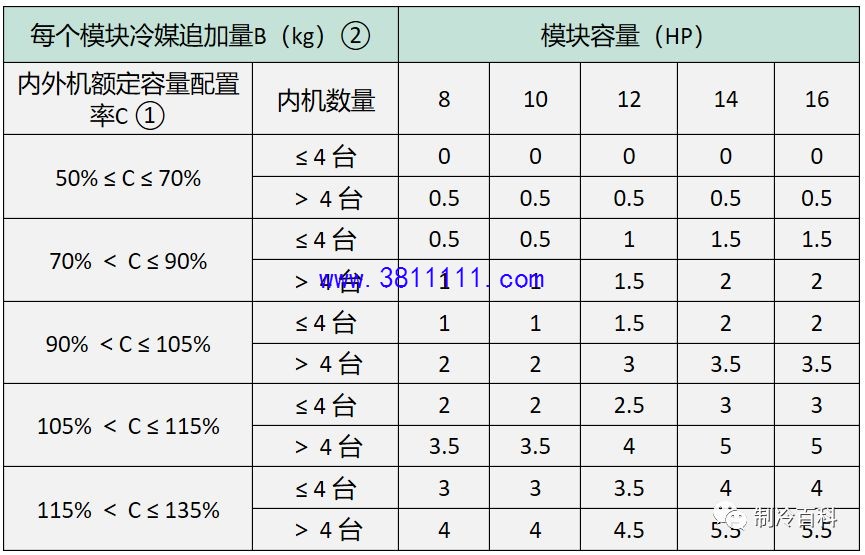

Σ每个模块冷媒追加量B 计算方法如下：

举例一：

室外机由GMV-280WM/B、GMV-400WM/B、GMV-450WM/B 三个模块组成，室内机由8 台GMV-N140PLS/A 组成。

那么内外机额定容量配置C=140×8/（280+400+450）=108%，内机台数大于4 台，查上表可知：

GMV-280WM/B 模块冷媒追加量B 等于3.5kg；

GMV-400WM/B 模块冷媒追加量B 等于5.0kg；

GMV-450WM/B 模块冷媒追加量B 等于5.0kg。

所以：Σ每个模块冷媒追加量B=3.5+5.0+5.0=13.5kg。

假定配管冷媒追加量A 为：A= Σ液管长度× 每米液管制冷剂追加量=25kg，该系统总的追加制冷剂量R=25+13.5=38.5kg。

举例二：

室外机由GMV-450WM/B 一个模块组成，室内机由1 台GMV-NX450P/A（X4.0）新风室内机组成。那么该模块冷媒追加量B 等于0kg；

所以：Σ每个模块冷媒追加量B=0kg。

假定配管冷媒追加量A 为：A= Σ液管长度× 每米液管制冷剂追加量=5kg，该系统总的追加制冷剂量R=5+0=5kg。

.............
