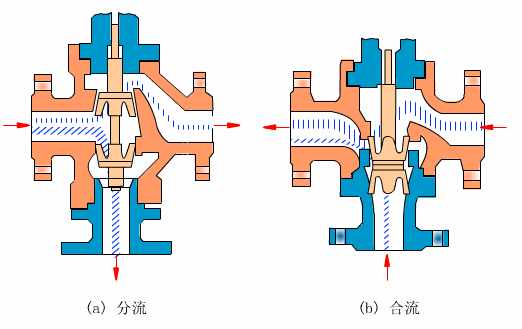

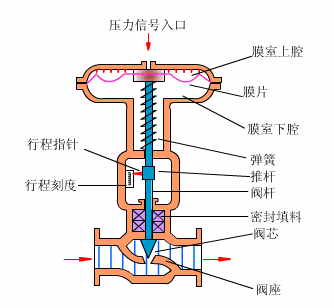

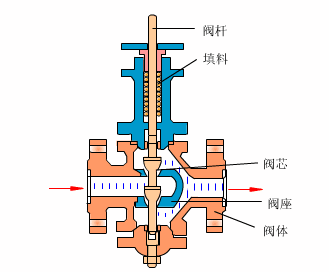

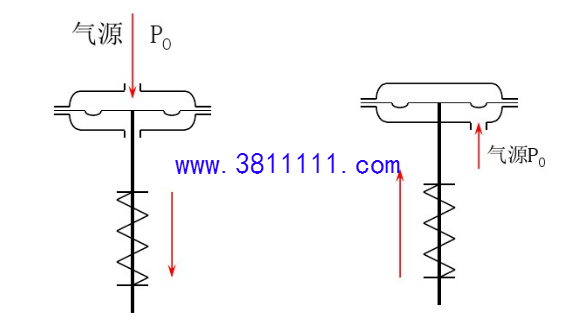

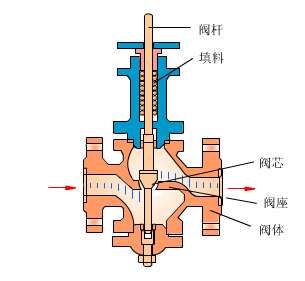

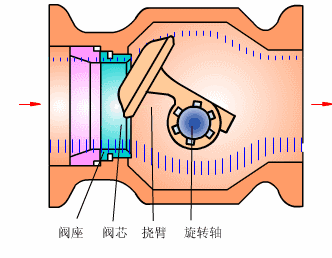

缺点:容易发生阀芯振荡不稳定的现象。 07 气动薄膜调节阀 气动薄膜式执行机构有正作用和反作用。 正作用:当压力增大时,阀杆向下动作,压力是通入波纹膜片上方的薄膜气室。 反作用:当压力增大时,阀杆向上动作,压力是通入波纹膜片下方的薄膜气室。 08 气动活塞式执行机构 09 三通阀 阀体有三个接管口,适用于三个方向流体的管路控制系统,大多用于热交换器的温度调节、配比调节和旁路调节。 在使用中应注意流体温差不宜过大,通常小于是150℃,否则会使三通阀产生较大应力,否则会使三通阀产生较大应力而引起变形,造成连接处泄漏或损坏。 三通阀有三通合流阀和三通分流阀两种类型,三通合流阀为介质由两个输入口流进混合后由一出口流出,三通分流阀为介质由一入口流进,分为两个出口流出。 10 凸轮挠曲阀 凸轮挠曲阀又称偏心旋转阀,阀芯呈扇形球面状,与挠曲臂及轴套铸成一体,固定在转动轴上。挠曲臂在压力作用下能产生挠曲变形,使阀芯球面与阀座圈紧密接触,密封性好。 优点:重量轻、体积小、安装方便,适用于高粘度和带有悬浮物的介质流量控制。 11 直通单座阀 直通单座阀:阀体内只有一个阀座和阀芯。 优点:结构简单,密封效果好,是使用较多的一种阀体类型。 缺点:流通能力差,不平衡力大,不适合高差压、大口径的场合 12 直通双座阀 直通单座阀:阀体内只有两个阀座和阀芯。 优点:因为流体对上、下两阀芯的作用力可以相互抵消,因此双座阀具有允许压差大。 缺点:上、下两阀芯不宜同时关闭,因此泄漏量较大。 应用场合:适用于阀两端压差较大,泄漏量要求不高的干净介质场合,不适用于高粘度和含纤维的场合。
|
