空调系统风道设计，你懂多少？

• 当风道内的过流断面或流量发生变化时，会引起动压和静压之间的相互转化。

• 因此在整个风道系统中，形成了压力分布。

• 压力分布线通常是以大气压力为基准（即取大气压力为零）绘制的。

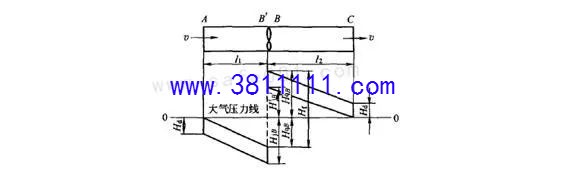

一、仅有摩擦阻力的风道内压力分布线的绘制

1、进风口全压为零，动压为正、静压为负；

2、以风机为界，吸入侧的压力都为负，压出侧的压力为正；

因此，风管连接处不严密时，会有空气漏人和逸出。前者影响吸尘效果，后者影响送风效果或造成粉尘外逸。

3、两个断面的全压差为两断面间风道的压力损失；

4、风机压头等于风机进出口的全压差，或说等于风道总阻力，亦即风道阻力及出口动压损失之和。

二、兼有摩擦阻力和局部阻力的风道内压力分布线的绘制

1、风机压头等于风道系统总阻力及出口动压损失之和，亦即等于系统阻力。换句话说，系统的阻力是由风机产生的风压来克服的。

2、风道分支处，其压力值相等，因此各并联支管的阻力相等。

3、一般情况下，风机压出段的静压为正。

• 风道的水力计算分为：设计类型和校核类型。

• 设计类型：已知风道布置、长度和各管段风量，要求确定各段管径和选择风机。

• 校核类型：已知各管段长度、管径及风机所提供的压头，校核各段风量是否满足要求。

• 原理：通过压力平衡达到分配风量的目的。

风管材料一般采用薄钢板涂漆或镀锌薄钢板。

一、风道（管）布置：

通过风管可将各个送风口或各个回风口连接起来，为风口提供一个空气流动的渠道。

根据工程要求确定送风口或吸风口的形式、位置、数量；

同时确定风机及其他设备的位置，布置合理的风管路线；

绘制风管系统的轴测图（或管道走向示意图），对管道编号并标注长度。

二、布置风管要考虑的因素：

1、尽量缩短管线，减少分支管线，避免复杂的局部构件，以节省材料和减小系统阻力。

2、要便于施工和检修，恰当处理与空调水及其他管道系统在布置上可能遇到的矛盾。

还应注意的是：弯管部分因尽量采用大的曲率半径。在r/b小于1.0时，要装导流叶片，使阻力减少。

三、确定风管形状：

• 常见的风管形状一般为圆形和矩形。

• 圆形风管的强度大，耗材少，但加工工艺复杂，占用空间大，与风口的连接较困难。一般用于排风系统和室外风干管。

• 矩形风管加工简单，易于与建筑物结构吻合，占用建筑高度小，与风口及支管的连接也比较方便。

• 因此，空调送风管和回风管多采用矩形风管。

风管系统阻力计算：

目的是确定风管截面尺寸和系统的总阻力。

四、假定流速法

设计计算步骤如下：

1、绘制系统轴测图，标注各管段长度和风量。

2、选定最不利环路，划分管段，选定流速。

3、根据给定风量和选定流速，计算管道断面尺寸，并使其符合通风管道统一规格。再按规格化的断面尺寸及风量，算出风管内实际流速。

4、根据实际流速和断面当量直径查单位长度摩擦阻力。

5、计算各段的局部阻力。

6、计算各段总阻力。

7、检查并联管路的阻力平衡情况。如果损失差值大于15％，则可调整管径或调整断面尺寸。

• 最不利环路的总阻力为风机压头。但在选择风机时一般要考虑有10％～15％的富裕量，以补偿可能存在的漏风和阻力计算偏差。

• 如果系统的风量过大而一台风机的风量又不够时，可以在系统中并联设置两台或多台风机。

五、假定流速－当量长度法

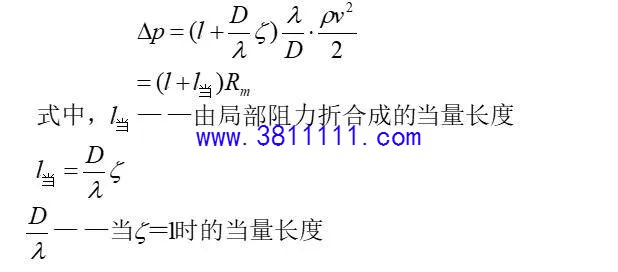

将局部阻力计算转化为类似摩擦阻力计算，阻力公式表示为：

六、静压复得法

原理：当流体的全压一定，风速降低，则静压增加。利用这部分复得的静压来克服下一段管道的阻力，以确定管道尺寸，从而保持各分支前的静压都相等。

静压复得法适用于高速风道，也适用于设计均匀送风管道。

..............................
