闭式塔工作原理，闭式冷却塔工作原理与图解说明

2019-8-2 09:42| 发布者: 维修迷| 查看: 125| 评论: 0

摘要: 闭式冷却塔工作原理与图解说明逆流塔工作原理图：横流塔工作原理图：闭式塔工作原理：它是利用水泵或其他压力装置产生的压力，使从冷凝器、吸收器或工艺设备等出来的温度较高的水，即冷却水被输送到冷却塔的冷却盘管 ...

777777777777788888888888888888888888

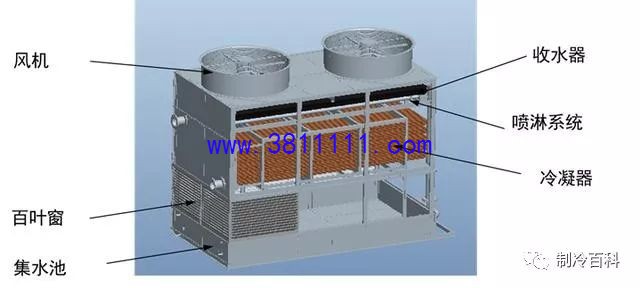

逆流塔结构示意图：

横流塔结构示意图：

1、集水池：收集经过换热盘管以后的水，也为储存调节水量而用，达到循环节约用水的目的。

2、百叶窗：使用风均匀的进入塔内，使喷淋水不外溅。

3、检修门：方便维修与后期保养。

4、风机：利用风机将空气引入塔内，以产生高流速、稳流量的空气，从而提高了冷却效率并保证了冷却效果。

5、收水器：采用高效密集型收水器，以减少冷却水的循环损失。

6、喷淋系统：使进入塔内的高温冷却水尽可能地扩大与空气的接触表面积，增加水汽之间的热水交换，将高温冷却水的热量传给空气，从而降低冷却水的温度，达到水资源重复利用的目的。

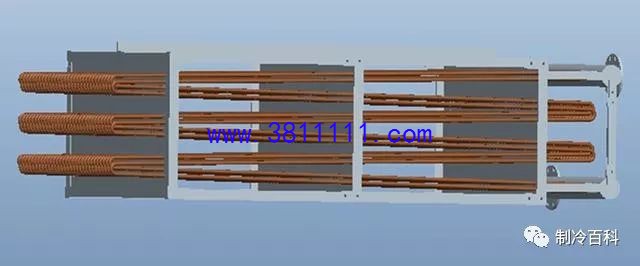

7、冷凝器：冷凝器是冷却塔的核心部件，其合理的结构尺寸和合理的布置方式将直接影响到整个冷却塔的换热效率，也就会影响整个冷却塔对冷却水的冷却能力。冷凝器采用倾斜布置方式有利于冬季排净冷凝器中的水，防止铜管冻裂；如下图所示：

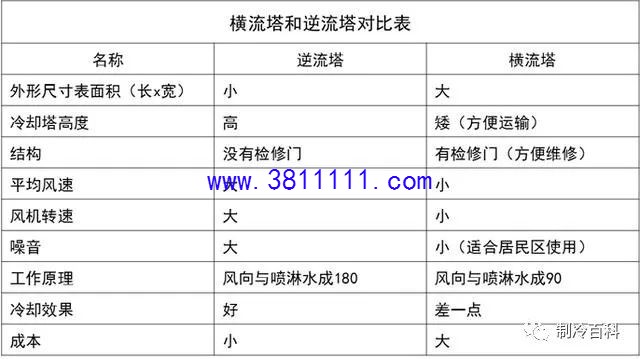

横流塔与逆流塔做对比：

来源：制冷百科，由中国家电维修网收集整理..........

...................
