家用多联机“E3”保护维修方法，室内机和室外机换气差引起的低压保护

在夏季运行的时候如果室内机换气不行，会引起制冷剂蒸发不好，然后低压管结霜，严重的低压保护。

内机换热不好有两个方面：第一室内机出风口使用了柔性风道，普通静压的室内机是不能连接风道的。第二室内机回风面积不够，安装要求回风面积是出风面积的三倍（参照下图），才能保证室内机正常的换气量，如果回气量不足，室内蒸发器产生的冷量不能和室内空气进行充分的交换，也会造成室内机换气不好然后引起低压保护，解决方法：就是把柔性风到改为铁皮风道，回风面积不足的增大回风面积。此部分安装问题解决方法可以参考中央空调家用多联机内机安装时这几点你不注意使用时就会出问题。

6、制热的时候室外机换热不好；

在冬季调试的时候，室外机机房环境温度会很低，因为换热差，室外机风扇吹出的冷空气不能和室外的新鲜空气进行交换，会造成外机机房温度越来越低，室外机从空气里面能吸收的热量越来越少，直到外机低压保护为止，解决方法：把外机移机到换热和通风良好的地方，如果有遮挡，比如格栅遮挡，请拆除格栅可以保证室外机正常换气。

第二部分控制部分引起的低压保护；

1、低压压力开关引起的低压保护维修方法：

室外机上的低压压力开关是正常低压保护的一个部件，如果低压压力开关开路，设备系统压力应该是低于0.15Mp(1.5kgf/cm2)，如果用压力表测量的低压压力没有低于0.15Mp(1.5kgf/cm2)，而是在8kgf/cm2左右，就可能是低压压力开关失效，用万用表测量低压压力开关已经开路。低压压力开关失效，要更换而不是短接，短接会造成更严重的后果，比如烧毁压缩机。

2、低压压力传感器引起的低压保护维修方法：

压力传感器是主板派出来的“哨兵”，用于检查系统低压压力，同高压压力传感器的作用相同，这两个部件是通过压力信号转变为电信号，然后把压力数据告诉主板，首先检查低压传感器连接线是否有松脱，用万用表检测线路是否有虚接或断开。

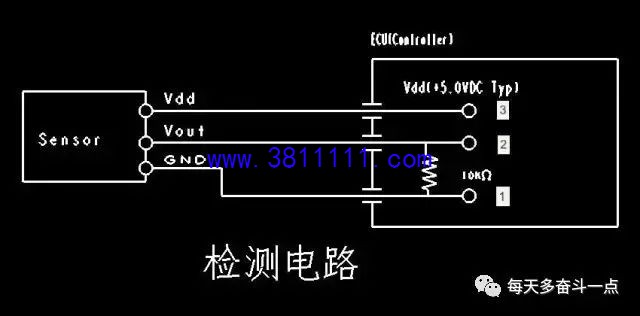

压力传感器检测电路中，一般黑色线为地线，接VH-3P的1孔；白色或绿色线为电压输出，接VH-3P的2孔；橙色线或红色线为电压输入，接VH-3P的3孔；输入电压为DC5±0.1V（厂家：森萨塔）或DC5±0.25V（厂家：鹭宫）,输出电压为DC0.5~4.5V； 如下检测电路图：

2.1、低压传感器准确性排查处理

1）在低压检测阀上接压力表测试，同时用监控软件检测记录低压传感器测试值（监控上显示的是绝对压力值），若压力表测试值与监控软件测试值有明显偏差，则需检查更换压力传感器。比如：压力表测量的压力是8kgf/cm2，而低压压力传感器测量的低压压力饱和温度对应的是2kgf/cm2，就有可能是低压压力传感器失效。

注：表压=绝对压力-0.1MPa

2）若更换低压传感器后，监控软件上显示的测试值与压力表实测值依然存在较大偏差，则需更换外机主板。

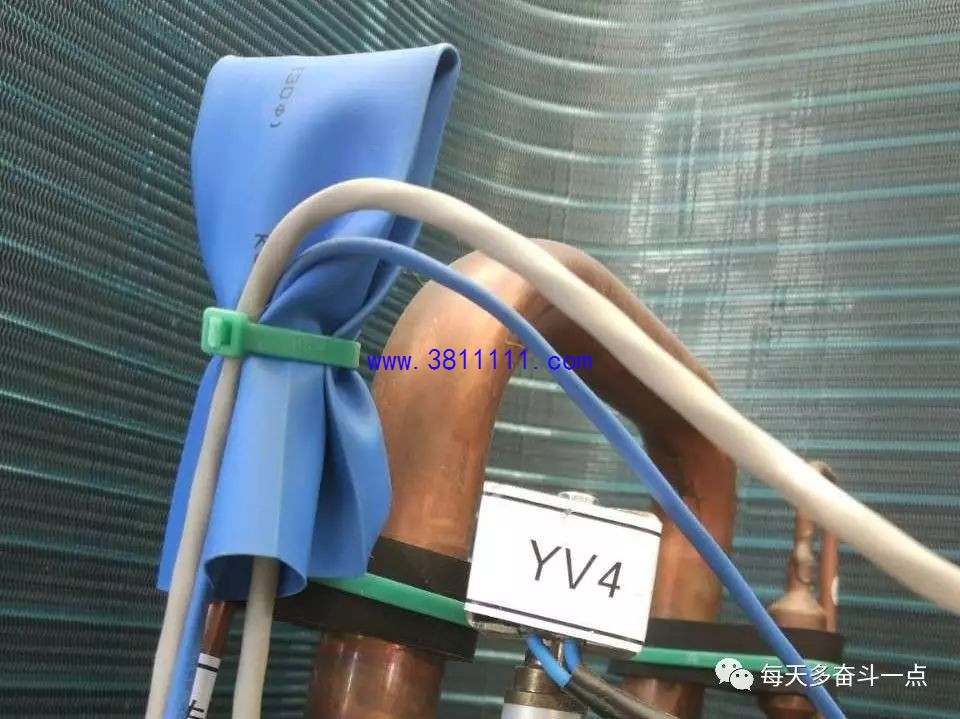

低压压力传感器上面标注的是“蓝色”

设备上的压力传感器为了防水，用“蓝色”的热缩管包裹着，打开可看到低压压力传感器。如上图：

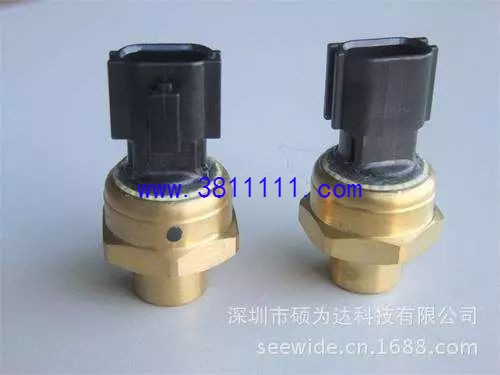

注意：低压压力传感器上面是标注蓝点，而更换方法请参照之前一篇文章五代多联机显示F1故障怎么修？

3、电子膨胀阀故障引起低压保护；

3.1、制热模式出现故障排查

如果制热模式出现故障，检查室外机电子膨胀阀：

外机断电后重新上电，用手摸阀体，并用耳朵听阀体的归零动作，确定阀体是否有明显的“哒哒”关死的归零动作并且手能否感觉到明显的阀体归零的震动，如果阀体有明显的归零动作则说明阀体可动作，反之则需要继续排查：

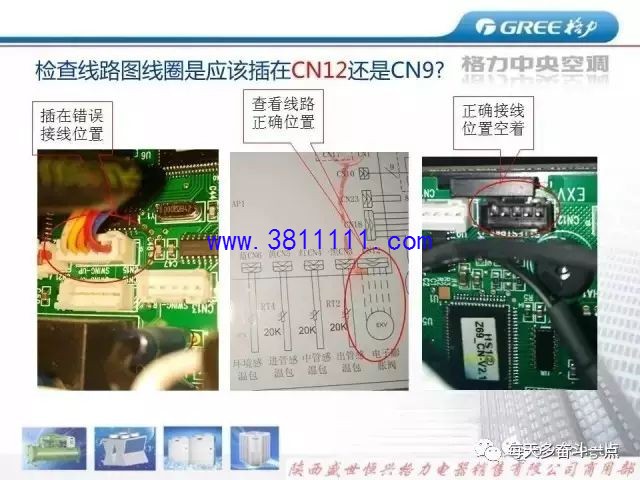

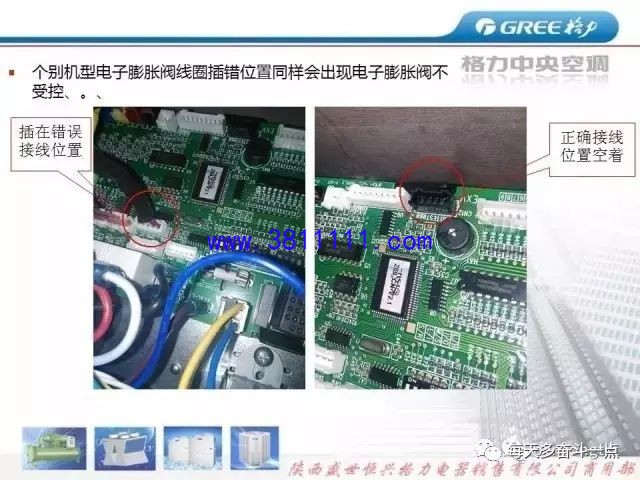

1）确认电子膨胀阀线圈连接线是否插到主板相应接口，是否存在主电子膨胀阀线圈连接线与过冷器电子膨胀阀连接线端口插反。如有异常根据线路图重新插接。

2）查看电子膨胀阀线圈连接线是否断开或者接触不良。

3）查看电子膨胀阀线圈和阀体是否卡好。

4）开机后用手摸电子膨胀阀出口是否有冷媒流过。如经过步骤1~4排查处理后依然出现开机过程无冷媒流过电子膨胀阀，则可判定为电子膨胀阀线圈或阀体失效，需进行更换。

3.2、制冷模式出现故障排查

如果制冷模式出现故障，检查室内机电子膨胀阀：

1）全开所有内机制冷高风档运行，机组运行15分钟后观察每台内机的进、出管温度，若某台内机进、出管温度与环境温度相当，则可以判断该台内机电子膨胀阀未正常打开。

2）查看电子膨胀阀线圈是否安装到位，如安装不到位则重新调整安装。（请参考GMV-Pd系列家用多联机内机显示E4外机显示n4怎么维修？）

3）查看存在异常内机，确认电子膨胀阀线圈是否插到相应内机的主板上，查看电子膨胀阀线圈连接线是否有断开或者接触不良。发现异常则更换电子膨胀阀线圈。

4)对于存在电子膨胀阀未能正常打开，且经排查不属于电子膨胀阀线圈问题的，则更换电子膨胀阀阀体。

4、主板出现问题怎么办？

如果前三项检查低压压力开关和低压压力传感器是正常的，这个时候就要考虑低压保护回路上的某一个原件出问题，引起主板不良，维修方法就是更换室外机主板，即可解决问题。这个问题出现的概率很低很低，可能不到1%，可以忽略不计。

开机试运行

如果维修过程对机组冷媒重新灌注，需要连接调试软件进行监控后开机试运行，夏天分别运行制冷全开（内外机容量比例1:1）和制冷单开，冬天分别运行制热全开（内外机容量比例1:1）和制热单开，每个组合要求运行30min以上，重点观察吸气、排气、管温、阀开度等参数，确保机组运行参数正常。

1、压缩机运行状态确认

如果按照以上情况确认后仍未解决，可进行如下步骤的确认及处理：

1）确认E3故障是否出现在内机到温度点停机的后的一段时间内；

2）查看监控数据，确认内机到温度点停机后电子膨胀阀关闭后压缩机是否仍在运行，低压下降迅速；

3）确认外机主控板的CPU小板的程序版本号是否为V51（不包含V51版本）以前，生产时间在2015-1以前。

CPU小板的程序版本号位置如下：

如果故障机组同时满足以上3个条件，可尝试通过更换CPU小板进行解决，更换的CPU小板要求版本为V51以上，其物料编码为30226000046。

维修完成

完成以上操作，机组正常运行后维修完成。

五代多联机报“F3”的维修方法“E3”低压保护处理方法一样。

总结一下：低压保护分两个方向；

第一是制冷系统部分，

第二是控制部分。

制冷系统又分为五个部分

1、系统管路泄漏，管路压扁变形，设备内漏。

2、室内、外机风机运转情况排查处理

3、冷媒灌注量准确性排查处理

4、室外机阀门状态排查处理

5、室内机和室外机换气差引起的低压保护

控制部分原因如下：

1、低压压力开关引起的低压保护维修方法；

2、低压压力传感器引起的低压保护维修方法

3、电子膨胀阀故障引起低压保护；

4、主板问题引起的低压保护。

今天讲的低压维修可能还有不够全面的地方，如果大家还有什么好的建议或者是好的案例，可以在文章的留言区进行留言，留言区是给大家留作讨论的，也是可以给作者建议的地方。

今天的课程到此结束，谢谢大家的聆听。

..........................
