全面：国外空调器能耗效率试验及计算方法对比分析

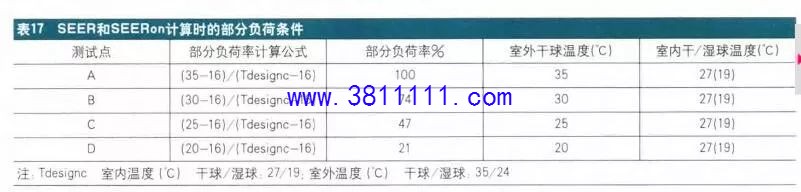

标准规定需在表 17 规定的A、B 、C 、D 这4个温度工况进行测试。

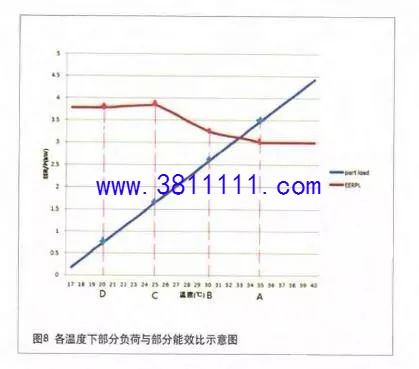

其它各个温度点由这4个测试点的值进行线性插值计算获得，需要注意的是，当环境温度T_J＞35 时，EER（T_J）=EER(35)；当环境温度T_J＜20时，EER（T_J）=EER(20)（如图 8 所示）

(1）温控器断开模式耗电量试验方法：

温控器关闭模式的耗电量在断续试验时确定；如果不进行断续测试，则在D工况试验完成后，将温控器设定点温度调高至压缩机停止。测量不低于一小时的耗电量并减去待机耗电量，即为温控器断开模式的耗电量。

(2）待机模式耗电耗电量试验方法：

制冷A工况试验结束后，使用控制装置将空调器关闭。10min后，测量耗电量，假定这一耗电量即为待机耗电量。

(3）曲轴箱加热器工作模式耗电试验方法：

仅适用于制热模式，故 P_ck=0 。

(4）关机模式耗电：

待机功率测试后，空调器用开关关闭但保持插头在位。10min后，测量功率，即为关机功率．若没有关闭开关，则认为关机功率等于待机功率。

2、 SCOP 计算

SCOP 计算公式如下：

推导及计算方法同SEER_on。式中，elbu（T_J）是辅助电加热的功率，在热泵制热量DC(T_J）小于制热负荷 Ph（T_J）时，需要打开辅助电加热来辅助，其计算公式：

需要注意的是，在欧盟标准 EN 14258中，根据各地气候类型的不同，将制热季节分成三种类型平均“A＂、较冷“C”、较暖“W”三种情况。

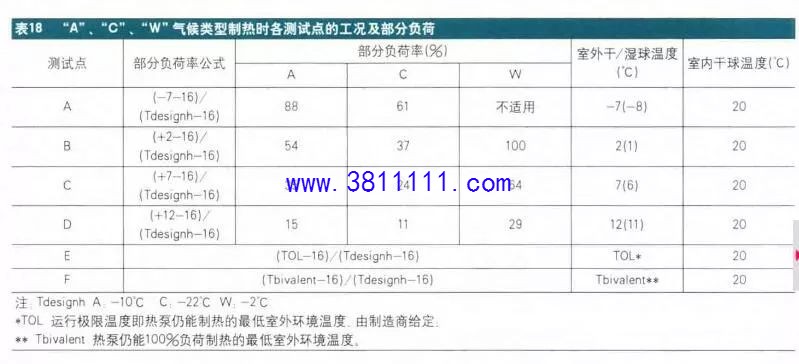

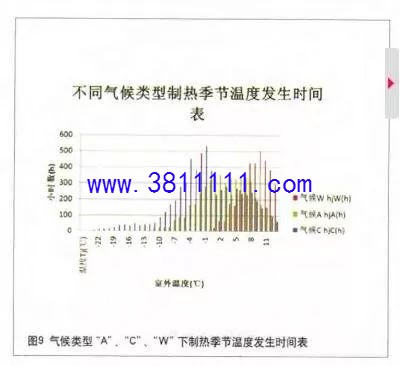

各种气候类型下对实测点和部分负荷率（见表18）、以及制热季节温度发生时间是不同的（见图 9 )

(1）温控器断开模式耗电量试验方法：

温控器关闭模式的耗电量在断续试验时确定；如果不进行断续测试，则在D工况试验完成后，将调低设定点温度至压缩机停机。测量不低于1小时的耗电量并减去待机耗电量，即为温控器断开模式的耗电量。

(2）待机模式耗电耗电量试验方法：

制热D工况试验结束后，使用控制装置将空调器关闭。10min后，测量耗电量，假定这一耗电量即为待机耗电量．

(3）曲轴箱加热器工作模式耗电试验方法：

在制热B工况试验结束后，用控制器装置关闭空调器。测量8h的耗电量。计算 8h的平均功率。待机功率应从上述功率中减去。注：假定室外温度低于给定值且压缩机关闭的情况下，曲轴箱加热器运行。温度值由曲轴箱加热器的启动温度决定，和曲轴箱加热器的控制类型有关。

(4）关机模式耗电待机功率测试后，空调器用开关关闭但保持插头在位。

10min后，测量功率，即为关机功率。若没有关闭开关，则认为关机功率等于待机功率。

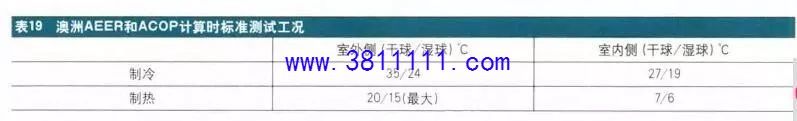

澳洲能效标准 As/NZS 3823.2 给出了年制冷能源消耗效率 AEER 和年制热能源消耗效率AEER.计算公式如下：

( l ) P_noc非运行功率的测量：

( A ）若平均功率是稳定的不受环境条件和其他因素的影响，测量不少于 3Omin的功率；

注：本条也适用于关闭后以及开机前非运行模式功率的测量。

( B ）若功率是非稳态的周期性循环，则测量一系列完整的周期；

( C ）若启动和关闭程序要加入到非运行模式，则当确定非运行模式功率时，在每一个非运行阶段开始和结束应考虑启动和关闭时的能量;

( D ）测试电压单相 230V 、 50Hz ，三相400V 、 50Hz 。环境温度按照确定非运行模式功率受温度影响时的规定设定。

( 2 ）澳洲标准中规定全年非运行模式为 6760h ，并给出不同温度段所占的时间（详见标准）

( A ）假定非运行功率的运行周期为每天1Oh ，每月 25 天，每年 8 个月：（每年运行：25*8*10 =200h )

( B ）假定非运行功率为每天8:00、18:00;

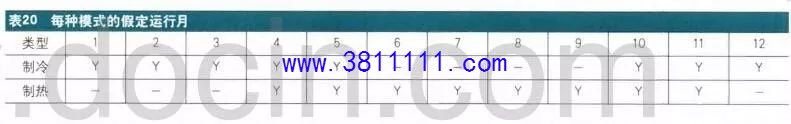

( C ）每月制冷或制热情况按照表 20 ，热泵型的产品假定每一个模式是独立的；

( D ）假定每个月运行的日期为1～12,15～27.其他日期不运行。

沙特能效标准仅考核制冷TI、T3工况的EER值，以及制热H1工况的COP值。并给出了年耗电量的评估方法，即在满负载的条件下预计运行2700小时对应的耗电量。

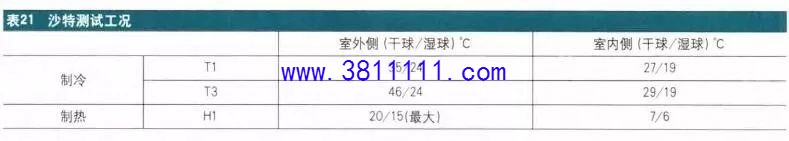

具体工况如表 21 。

通过上述介绍可以看出，目前国际上的能源消耗效率计算方法大致分为三种：

第一种是以中国GB/T 7725、美标、日标为代表

给出关键点，确定负荷线和能力线，通过线性插值计算出其他温度分布点的制冷、制热量以及制冷消耗功率，然后根据该温度在制冷、制热季节所占的时间加权计算。

这些标准之间的主要区别如下：

(l）气候类型的不同，使得温度分布不同，以及制冷／制热季节需要制冷／制热的各温度发生时间；

( 2 ）由于气候、建筑结构的不同，使得 0 负荷点不同（即不开空调的情况下，室内保持热体感觉最舒适温度时的室外温度） :

( 3 ）计算参数是要求的测试点数量不同，环境工况不同。

第二种以欧盟为代表

考虑了空调器全年中的各种状态模式，运行模式、待机、停机等模式，给出了一种全面的能源消耗效率，对器具的要求较高。

第三种以澳洲标准为代表

测试点相对较少，对空调器运行模式下全年的温度分布没有要求，仅给出了运行模式占全年的小时数，相对计算较为简单， SASO 标准与此类似．在评定指标上，目前定频空调器一般采用能效比 EER 和性能系数 COP 来进行评价，而变频空调器除个别国家仍使用 EER 和 COP 来进行考核外，其他均采用制冷季节能源消耗效率、制热季节能源消耗效率以及全年能源消耗效率 APF 值来进行考核。每个月，联盟都将邀请各领域的专家/企业工程师作PPT在线语音/直播分享，分享内容涵盖但不局限于以下方向：
