多联机空调冷凝水管的安装技巧分享

（1）请确认排水提升管高度在500mm以内。

（2）请保持排水提升管垂直, 并确保其与空调机的距离在300mm以内。

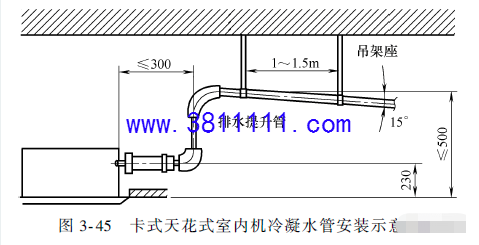

（3）对水盘备用水嘴部分应进行妥善隔热处理, 以防止结露。排水管道高度应在图3-45所示的距离内。

（4）为了防止排水管向下弯垂,每1 ~ 1. 5m 要用吊架等器件辅助固定。

（5）连接时, 应采取有效措施, 保证排水管各接口密封不漏。

（6）为防止排水管外壁遇空气后结成露水滴落, 排水管从机组引出后, 应进行隔热处理。

（1）排水管与排水管之间应用合适的胶水粘接, 必须使用正确的接头等辅助部件, 严禁直接对接水管端面而无其他辅助部件的对接方式。

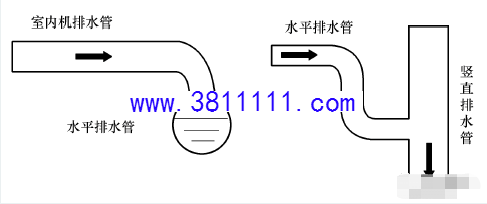

（2）当排水支管和汇流管进行拼接时, 水平管需以一定落差接入, 请参考图3-46进行操作, 且两边的分支管汇流同一点时, 应错位接入主管, 以防止出现倒流。

（3）冷凝水管不能与建筑物中的污水、废水管连接, 防止污水倒灌或臭气倒溢入室内。

(1) 自然排水机组相关测试

1) 将排水口堵住, 往排水管路系统中注满水, 看排水管是否有水渗漏。

2) 往接水盘中注入3L左右的水量, 在排水管出口处检测水流出量。每台室内机单独检查, 检测排水量时需考虑少量附着在管壁上的水分。

3) 当要排空机器内的水时, 请拆下排水底部的放水塞。

4) 试验后, 把放水塞装回原先的位置, 关掉电源。

(2) 水泵排水机组相关测试

1) 用给水泵通过进气口向室内机每次加注1L水。

2) 检查排水是否在排水口流出(备注: 在试验时, 注意排水电动机的旋转声)。

3) 当要排空机器内的水时, 请拆下排水底部的放水塞。

4) 试验后, 把放水塞装回原先的位置, 关掉电源。

必须在密封性及流畅性检查之后方可进行保温处理, 保温处理的注意事项和具体方法可参考“防腐与保温施工技术标准” 的相关规定和方法, 避免产生凝露。

重点注意事项如下:

（1）排水管在室内的部分皆需进行隔热处理, 防凝露, 需选用10mm以上厚度的保护套。

（2）凡不是整管保温的, 一定要将切割开的部分重新粘接。

（3）保温管相接处和被切开处应该使用胶粘接或卡扣固定连接, 并且保证它在管路的顶端。

（4）在排水试验后, 才能进行配水管的保温施工。

除了吊顶时机组需要竖直吊杆吊挂以外, 所安装的冷媒管道、冷凝水管道、电线管都要进行吊挂固定, 必须使用合格的支吊架, 不得使用铁丝、电线、绳索捆绑吊挂。

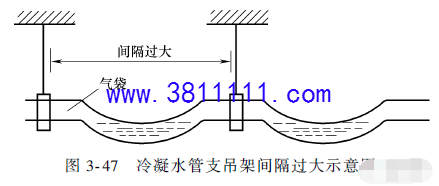

水平管支撑间隔为0. 8~1. 0m, 如间隔过大会产生挠曲, 影响排水, 如图3-47所示。
