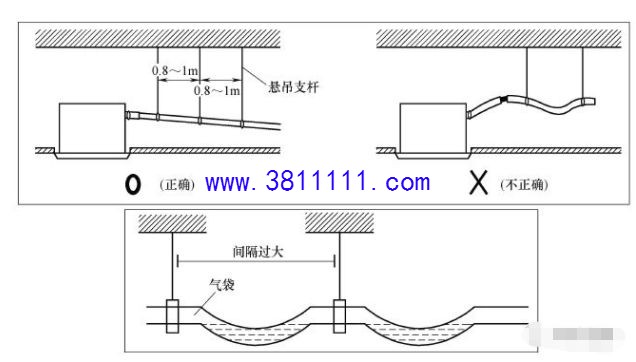

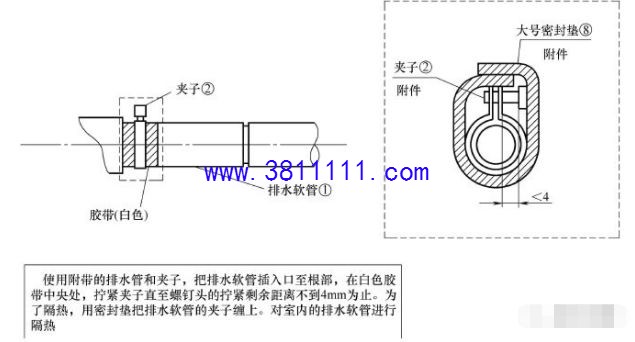

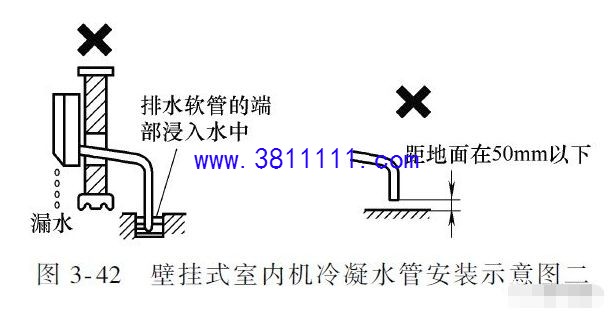

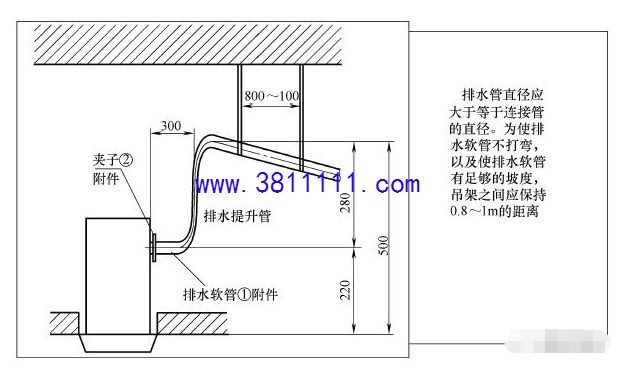

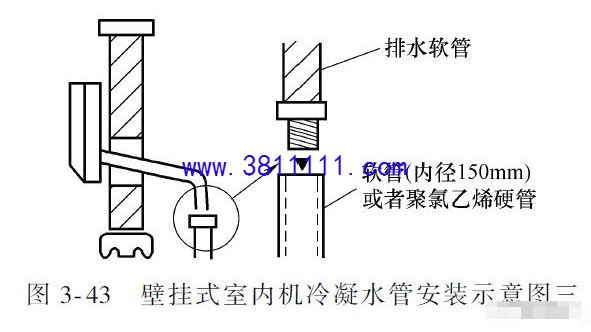

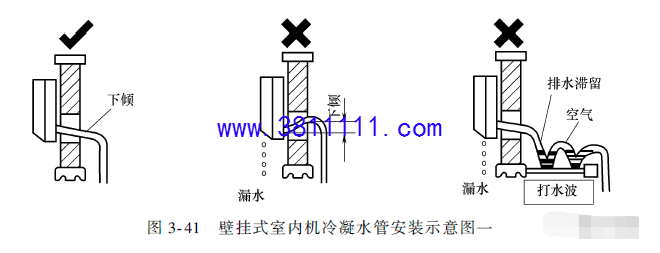

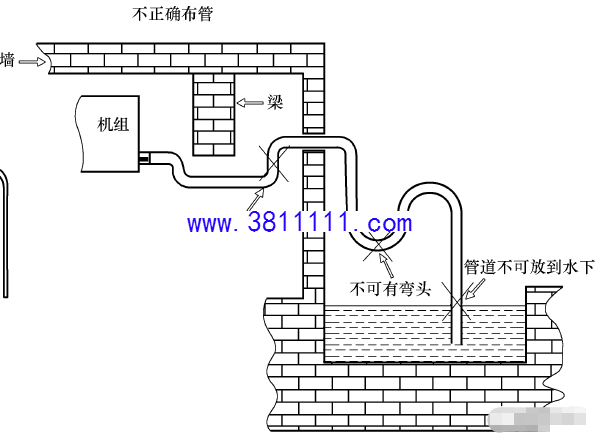

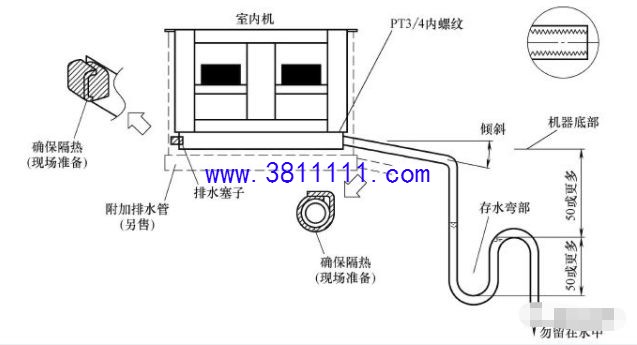

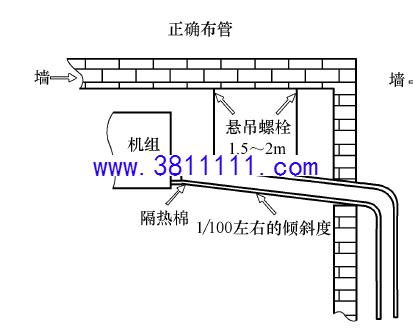

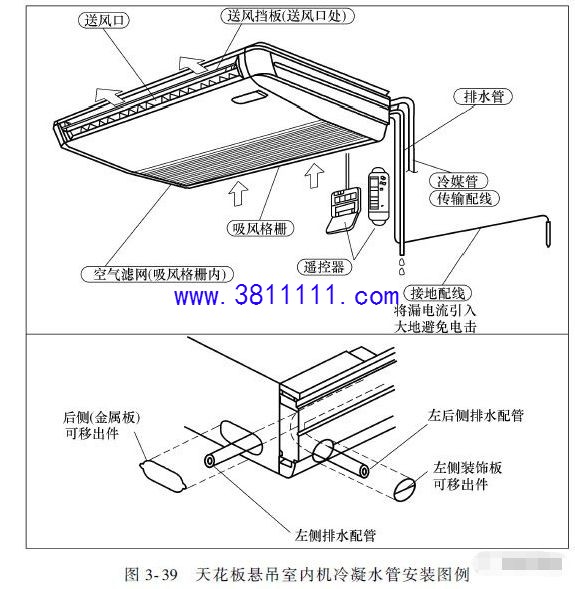

多联机空调冷凝水管的安装要点,太全了! 图例1:冷凝水管正确安装示意图 图例2:存水弯头安装图例 图例3:带提升泵的冷凝水管安装图例一 图例4:带提升泵的冷凝水管安装图例一 (1)水封设置: 当机组的冷凝水盘位于机组的正压段时, 冷凝水盘的出水口不应设置水封; 位于负压段时, 应设置水封, 水封高度应大于冷凝水盘处于正压或负压值。 (2)挂壁机和不带水泵的座吊机排水管安装: 安装挂壁机时, 按墙孔方位安装室内机管道, 用胶带将排水管与其合并缠紧, 注意排水管放在下边, 当排水软管需通过室内时, 一定要缠绕隔热材料, 防止冷凝结露。排水配管可延伸至地面或背面, 把排水管道连接到排水口, 并利用紧固扎带固定。 (1)排水管的支管应沿水流方向设置坡度, 坡度不应小于1%, 悬吊螺栓满足横管在1~1. 5m、竖管在1. 5~2. 0m, 每支立管不得少于2个支、吊固定点的要求。 (2)不能出现倒坡, 弯头等不能出现积水部位, 出水端不允许浸泡在液体中。 |
