风机盘管分类选型技巧故障排查等技巧分享

按厚度：超薄型、普通型；

按有无冷凝水泵：普通型、豪华型；

按机组静压：0Pa、12Pa、30Pa、50Pa、80Pa（机外静压）；

按照排管数量：两排管、三排管；

按制式：两管制、四管制。

风机盘管所说的几排指的是风机盘管表冷器铜管的排数，一般的二排就是铜管两排，每排8根，一共16根铜管；三排就是铜管三排，每排8根，一共24根铜管。

铜管的根数越多，制冷效果越好。

两管制：普通风机盘管夏季走冷水制冷，冬季走热水制热；

四管制：多用于一些比较豪华场所，可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖。

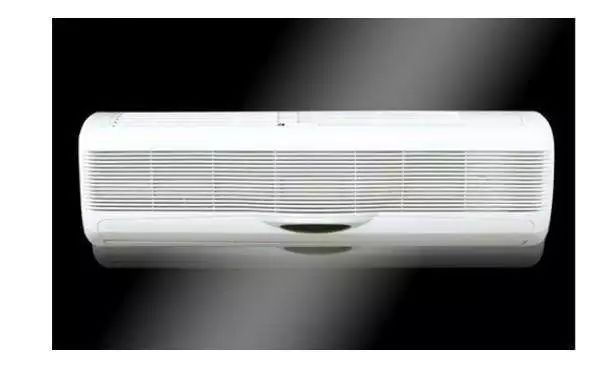

壁挂式风机盘管机组全部为明装机组，其结构紧凑、外观好，直接挂于墙的上方。

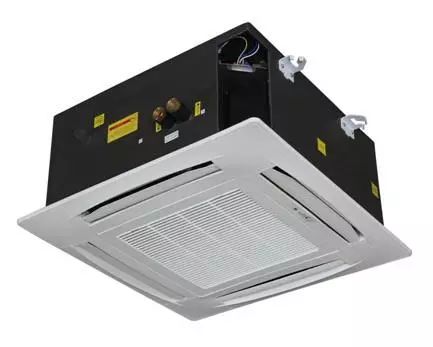

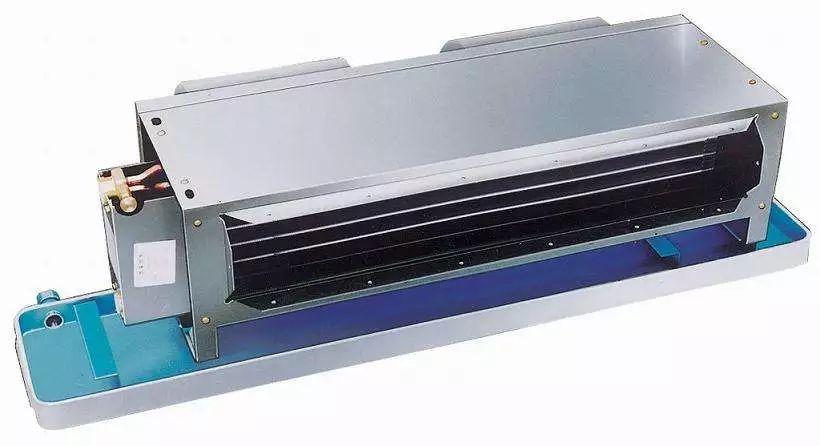

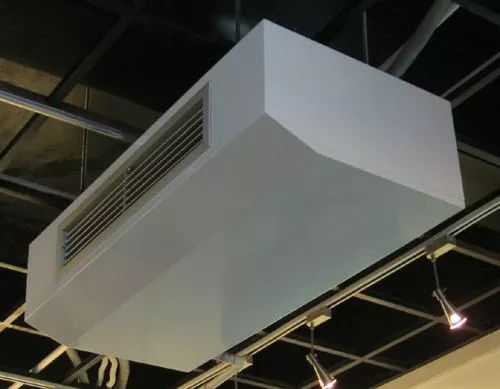

卡式(天花板嵌入式)机组，比较美观的进、出口外露于顶棚下，风机、电动机和盘管都置于顶棚之上，属于半明装机组;明装机组都有美观的外壳，自带出风口和进风口，在房间内明露安装;暗装机组的外壳一般用镀锌钢板制作。

国家标准规定，风机盘管机组根据机外静压分为两类：低静压型和高静压型。

低静压型机组在额定风量时出口静压为0或12pa，对带风口和过滤器的机组，出口静压为0;对不带风口和过滤器的机组，出口静压为12pa;高静压机组在额定风量时的出口静压不小于30pa。

一般是按计算的冷负荷来选择产品，但应注意不同的新风供给方式会导致风机盘管的负载冷量也不同。当新风直接通过外墙送至房间时，未经热湿处理，风机盘管的冷量=室内冷负荷+新风冷负荷;当设立独立新风系统时，则风机盘管的冷量=室内冷负荷。

目前市场的产品，一般都是名义制冷量，而实际运行中的冷量应是冷量×单位时间内的平均运行时间，即改变运行时间或风量，都会影响机组的输入冷量。冷量仅作为选设备的必要条件之一，还应兼顾其它因素。

一般按房间品质要求校核换气次数。送风温差越小，换气次数越多，则空气品质越好。为什么有的空调房间感受有异味、闷气，就是风量校核没有处理好。由于风机盘管的名义风量是在不通水、空气进出口压差为零的工况下测定的，故存在一些不切实际的因素，所以实际确定风量应将这部分理想状态下的风量值扣除，通过经验测算，这部分增补风量应占名义风量的20—30%。

送、回风方式即形成所谓的气流组织，其合理与否直接影响到空调房间的温度场、速度场的均匀性和稳定性，即空调效果的好坏。合理的气流组织要求一定的送风速度，避免气流短路，以保证一定的射流长度。风速取决于机外静压，送风量、送风口等因素。机外静压过低，会导致风量下降，射程降低，房间冷热不均，设计气流组织与实际运行状态在曲线图上存在较大差异，故应根据实际的建筑格局、房间的结构形式，进深、高度等情况，选择中档风量、风速指标来相应选择风机盘管型号。

a.噪音指标控制在40dB以下，对噪音偏大的风机盘管，加装消声处理装置，阻力值不大于10Pa。

b.安装、施工中质量注意保温质量，冷凝水的排放，坡向，管件接头，系统清洁。

c.水系统的设置方式水平系统还是垂直系统，部分工地选用垂直系统，能较好的保证冷凝水的排放，保证了房间的层高要求。

风机盘管的选型直接关系到用户对中央空调的体验，因此在风机盘管的选择上一定要综合考虑以上多重因素，使其达到更好的效果。

1、室内风机盘管要水平安装。用直径Φ10mm吊杆吊装，吊杆做防锈处理，与内机的固定螺母紧固不松动。

2、吊装位置符合室内空气循环和图纸要求，与楼板之间要有一定的间距。

3、水压试验压力0.6Mpa保持2小时无泄漏。

4、管路必须保温，保温层厚度20mm，冷凝水管路保温层厚度为10mm，用U型卡或者其它方式固定，对保温材料的压缩量不大于2至3毫米。

5、冷凝水管路要保持一定坡度，对于自然排水的风机盘管的排水出口的坡度不小于1%，确保排水顺畅。满水试验不漏水，排水试验不存水。

6、当吊顶高度超过3米时，不宜选用天花式机型。吊顶太高选用天花机，暖风吹不下来，影响制热效果。

7、冷凝水管与机组之间应用软管连接。不使用软管连接机组运行时产生的振动将导致水管脱落漏水，管路振裂及噪音等故障。

8、当房间高度超过3米时，不宜采用顶吹风散流器风口，应采用双层百叶风口下吹风口。冬季暖风吹不下来，影响制热效果。

9、室内气流组织要合理，避免气流短路、断路。短路主要是指出风口和回风口布置不合理，送风未到达人活动的范围就通过回风口回到了机组。断路主要是指出回风不在同一空调区域或出风达不到空调区域，短路及断路都将严重影响制冷、制热效果。

10、风机盘管必须安装回风箱。没有回风箱，空调区域室内空气不能有效循环，导致制冷、制热效果差。

11、出风口、回风口及风管尺寸、材料符合规范要求。风口、风管过小，必然导致风速偏高或风量不足，产生噪音、制冷制热差果差。一般以出风口风速不大于2m/s确定出风口尺寸，回风风速不大于1.5m/s确定回风口尺寸。
