在大型中央空调系统中，风机盘管是空调设备的主要组成部分，也是最理想的末端产品。风机盘管是一种将风机和表面式换热盘管组装在一起的装置。风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。 风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被制冷或加热，因而强化了散热器与空气间的对流换热器，能够迅速制冷或者加热房间的空气。

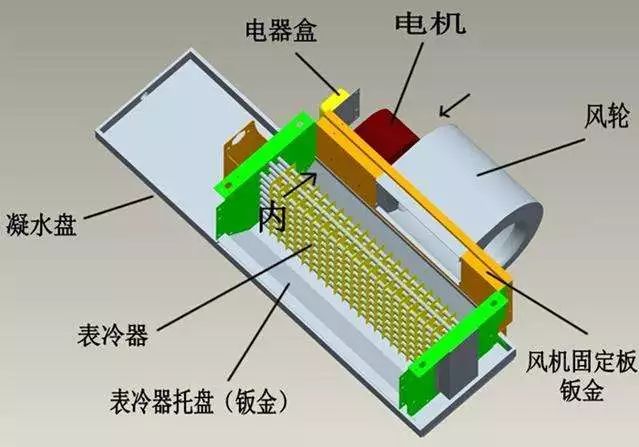

风机：由单向多速低噪声感应系统电动机带动，通过调节输入电压改变风机转速，使风机风量分为高、中、低三档，由电器开关控制，相应调节风机盘管的供冷（热）量。风机是输送空气的动力源，又是强化空气侧对流换热（盘管外表面）的扰动源，与电动机一起又是机组的主要噪声源。 盘管：是一种采用肋片管制成的空气-水热交换器。冷媒水（热水）在管内流动，因冷媒水温度低于空气的露点温度，所以管外表面上有凝结水，呈现湿工况下的换热，兼有热交换和质交换，提高了换热效果。盘管承担房间空调负荷的大部或全部，管排一般为3-4排。 凝水盘：与泄水接管置于盘管底下，作用是接纳盘管上不断凝结出来的水滴，由泄水接管排出室外。 空气过滤器：与泄水接管置于盘管底下，作用是接纳盘管上不断凝结出来的水滴，由泄水接管排出室外。

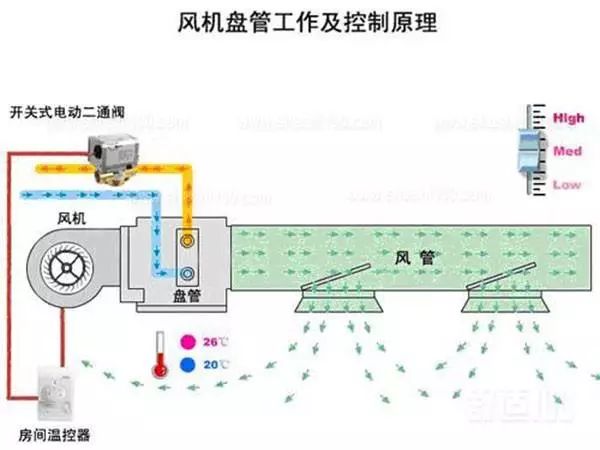

风机盘管根据其工作原理是由两个循环系统构成：风循环和水循环。 水循环：是中央机房过来的冷水(热水)经过水管在换热器内循环。 风循环：是机组内不断的再循环所在房间的空气，使空气通过冷水(热水)盘管后被冷却(加热)，以保持房间温度的恒定。 按结构形式分：立式、卧式、壁挂式、卡式等; 按安装方式分：明装和暗装; 按进水方式分：左式和右式； |
