滚筒式洗衣机的整机结构和工作原理。

一、滚筒式洗衣机的整机结构

1、滚筒式洗衣机的外部结构

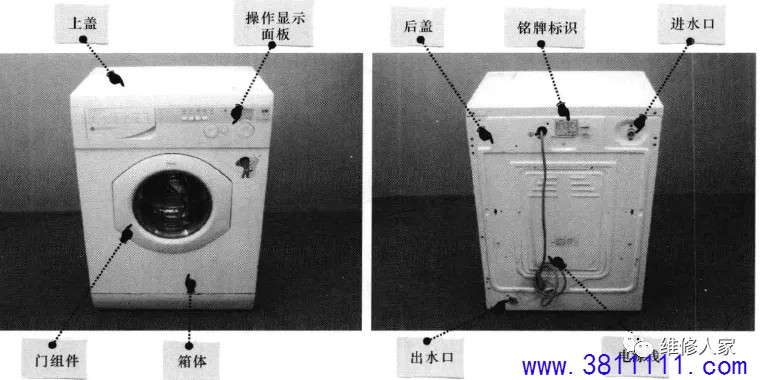

下图所示为典型滚筒式洗衣机的外部结构，从滚筒式洗衣机的正面可以看到上盖、操作显示面板、箱体、门组件等部分。从滚筒式洗衣机的背面可以看到后盖、进水口、出水 口、电源线、铭牌标识等部分。

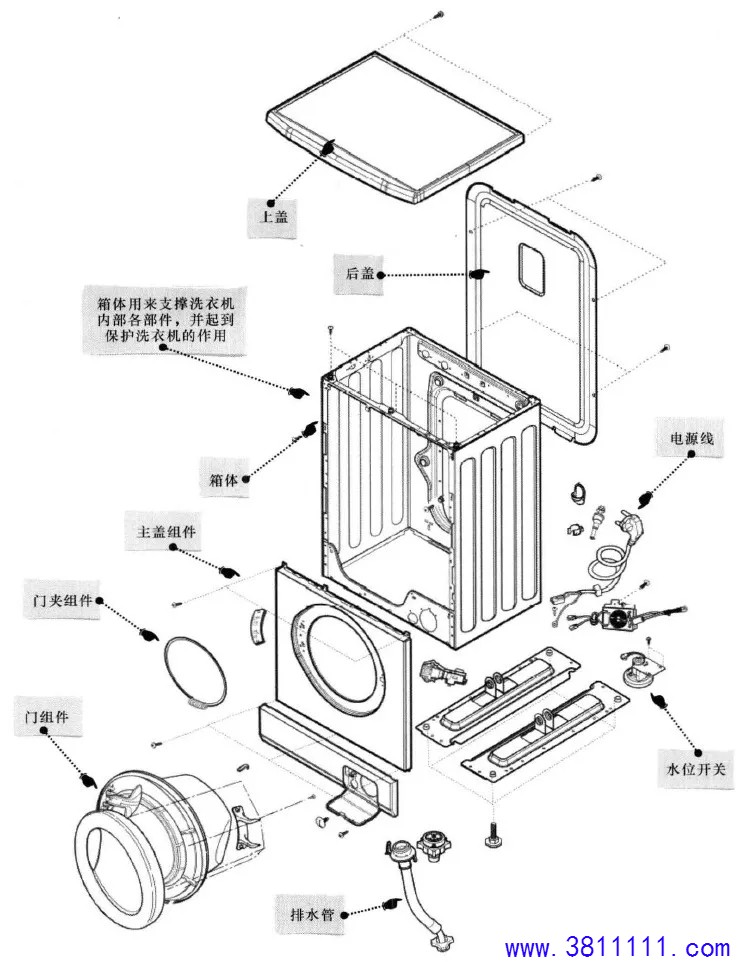

下图所示为滚筒式洗衣机外部的结构分解图。

2、滚筒式洗衣机的内部结构

将滚筒式洗衣机的箱体、后盖等部分拆开后，其内部结构就会一目了然。下图所示为滚筒式洗衣机内部的结构分解图。

二、滚筒式洗衣机的工作原理

下图所示为典型滚筒式洗衣机的工作原理。

1、洗涤

当滚筒式洗衣机通电时，进水系统的进水电磁阀开启注水，而随着外桶中水位的不断上升，水位开关中气室口处的气压也随之升高，进而水位开关中的不同水位控制开关接通，而当达到程序控制器设定模式所需的水位后，进水电磁阀停止工作，洗衣机的电动机开始运转，进行衣物的洗涤操作。

当洗衣机进水工作完成后，通过洗涤系统带动洗衣机的内桶运转，对衣物进行洗涤和脱水等操作。在运转的过程中，通过程序控制电路板控制电动机的运转速度。在洗衣机的工作过程中，程序控制器的机械控制装置，控制电动机的起动和制动，通过对起动电路进行控制，实现电动机在洗涤和脱水两种状态下的运转速度。

2、排水

在洗衣机洗涤工作完成后，排水系统开始工作。排水泵的电路接通后，排水泵开始工作，随着排水泵叶轮的运转，水流随着产生的吸力通过排水泵的出水口排放到洗衣机外，当排水工作结束后，水位开关的气压逐渐降低，触动程序控制器后，切断排水泵的电路，排水泵停止工作。

3、脱水

洗衣机排水工作完成后，随即进入到脱水工作。电动机在脱水状态下开始工作，实现电动机的高速运转，同时带动内桶高速旋转，衣物上吸附的水分在离心力的作用下，通过内桶 壁上的排水孔甩出桶外，实现洗衣机的脱水功能。

在洗衣机的工作过程中，通过固定在外桶四周的减振支撑系统确保洗衣机的平衡，确保洗衣机在大力的晃动下依旧稳定工作。
