海信KFR-2601GW/BP室内机电控组成详解。

说明：海信KFR-2601GW/BP为早期变频空调器，选用该机作为单元电路的原型机，主要原因如下。

① 室内机主板和室外机主板为常规设计，图片标注信号流程比较容易，且简单易懂；而目前的空调器通常使用贴片元器件，标注信号流程时显示的元器件比较小，不容易查看。

② 早期和目前的变频空调器的单元电路作用基本相似。

③ 早期变频空调器已经进入维修期，维修时可以作为参考资料。

室内机电控系统硬件组成、框图、电路原理图、实物外形和单元电路中的主要电子元器件，并将插座、主板外围元器件、主板电子元器件标上代号，使得电路原理图与实物外形一一对应，使理论和实际结合在一起。

一、硬件组成

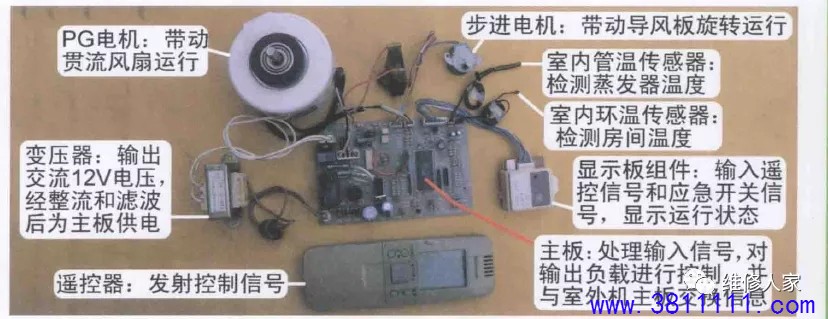

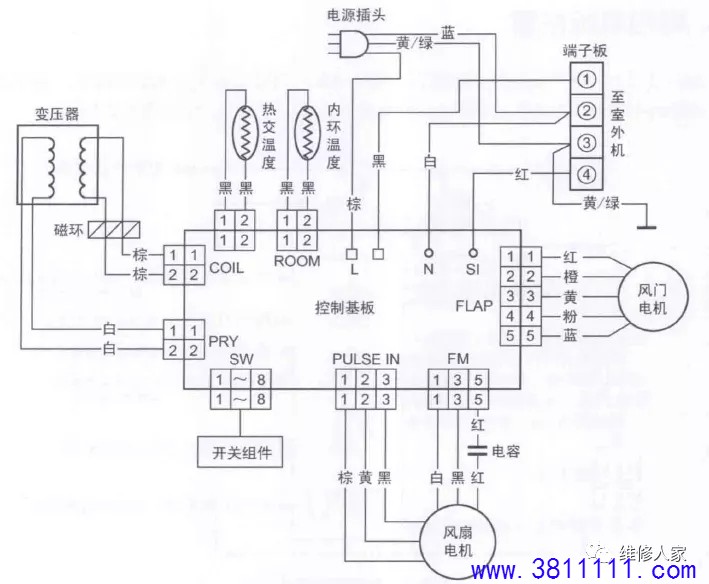

下图所示为室内机电控系统电气接线图及室内机电控系统的实物外形和作用说明（不含端子板）。

从图中可以看出，室内机电控系统由主板（控制基板）、变压器、室内环温（内环温度）传感器、室内管温（热交温度）传感器、显示板组件（开关组件）、PG电机（风扇电 机）、步进电机（风门电机）和端子板组成。

二、电控系统框图

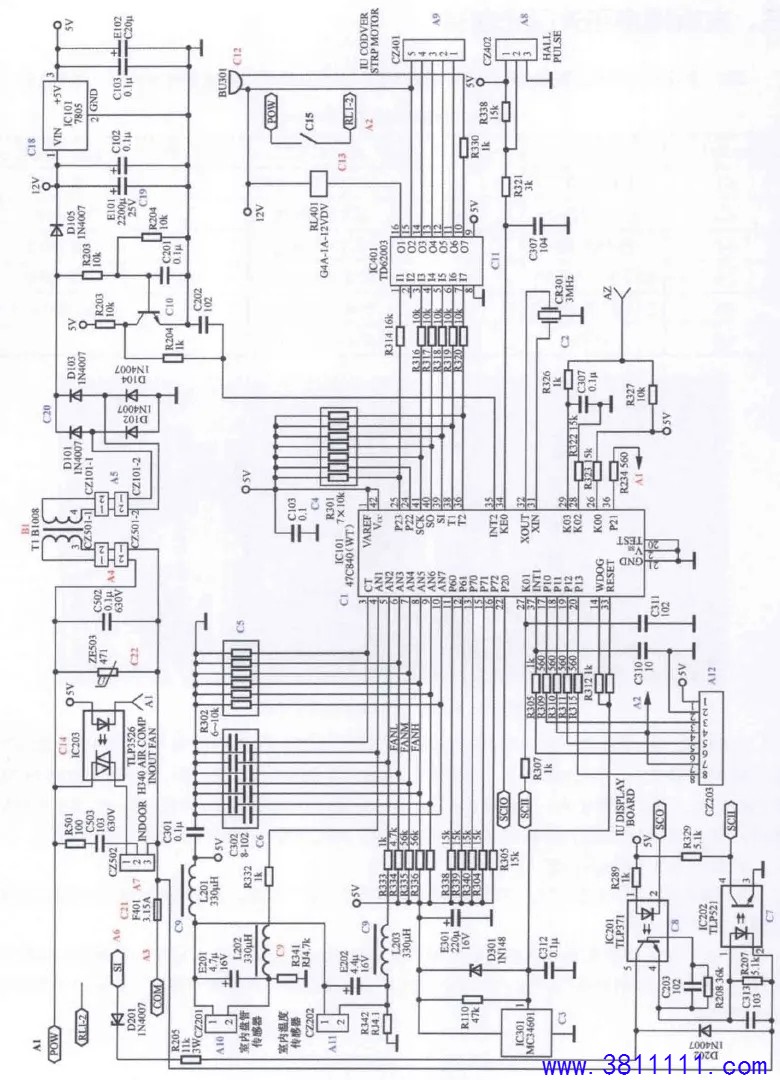

下图所示为室内机电控系统框图及室内机主板电路原理图。这里在画图时，将电路原理图与元器件实物图上的标号统一，并一一对应，使得读图更方便。

三、主板插座和外围元器件

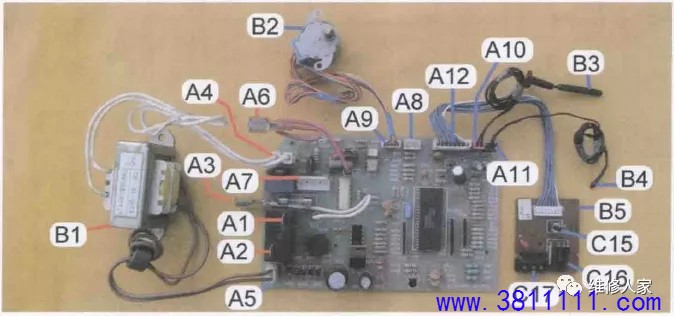

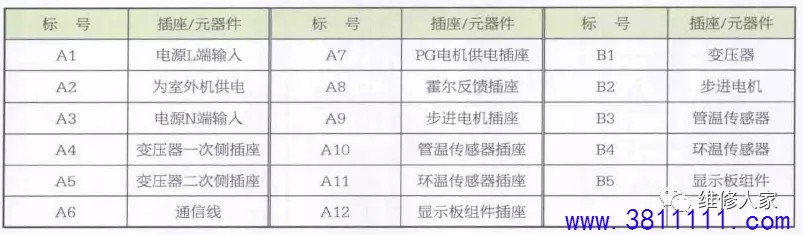

下表所示为室内机主板插座和外围元器件明细，图示为插座和外围元器件实物外形。

主板有供电才能工作，为主板供电的插头有电源L端和电源N端两个端子；室内机主板外围的元器件有PG电机、步进电机、显示板组件、环温和管温传感器、变压器，相对应主板有PG电机供电插座、霍尔反馈插座、步进电机插座、环温和管温传感器插座、变压器一次侧和二次侧插座；由于室内机主板还为室外机供电和交换信息，因此还设有室外机供电端子和通信线。

外围元器件明细说明如下。

① 插座引线的代号以“A”开头，外围元器件以“B”开头，主板和显示板组件上的电子元器件以“C”幵头。

② 大多数品牌的交流或直流变频空调器室内机主板插座功能基本相同，只是单元电路或形状设计不同。如果主板直流12V和5V供电由开关电源提供，则主板不再设计变压器一次侧和二次侧插座。

四、单元电路中的主要电子元器件

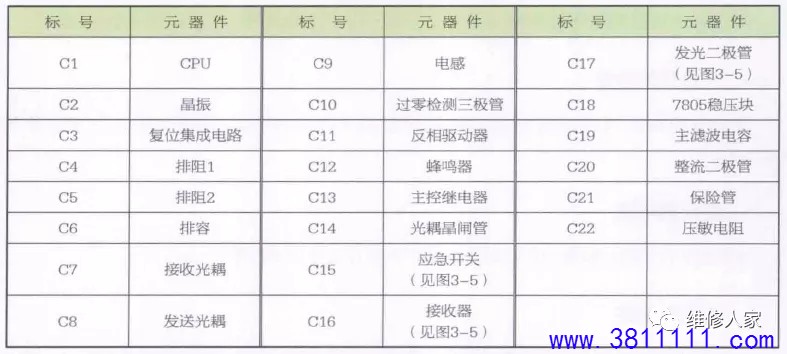

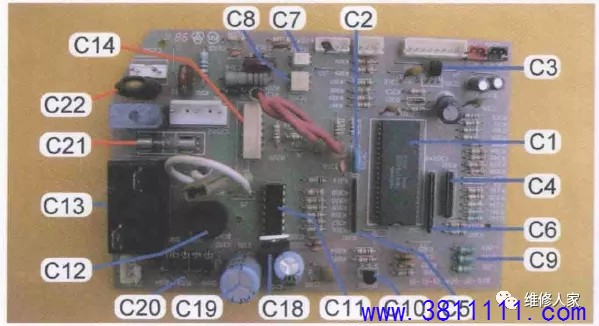

单元电路中的主要电子元器件明细表、主要元器件实物外形及室内机主板单元电路的作用如下。

1.电源电路

该电路的作用是向主板提供直流12V和5V电压。由保险管(C21 )、压敏电阻 (C22)、变压器(B1 )、整流二极管(C20)、主滤波电容(C19)、7805 (C18 )等元器 件组成。

2. CPU和其三要素电路

CPU (Cl )是室外机电控系统的控制中心，处理输入电路的信号，对负载进行控制；三要素电路是CPU正常工作的前提，由晶振（C2）、复位集成电路（C3 ）等元器件组成。为了简 化电路板设计，CPU控制电路使用了排阻（两个，代号为C4、C5）和排容（C6）。

说明：排阻和排容多见于早期空调簿的主板，目前的主板很少使用。

3. 通信电路

该电路的作用是和澎阚CPU交换信息，主要元器件为蹴I光耦（C7 ）和发送光耦（C8）。

4. 应急开关电路

该电路的作用是在无遥控器时可以幵启或关闭空调器，主要元器件为应急幵关 （C15）。

5. 接收器电路

该电路的作用是接收遥控器发射的信号，主要元器件为接收器（C16）。

6. 传感器电路

该电路的作用是向CPU提供温度信号。室内环温传感器（B4）提供房间温度信号，室内管温传感器（B3）提供蒸发器温度信号，供电电路中使用了电感（C9）。

7. 过零检测电路

该电路的作用是向CPU提供交流电源的零点信号，主要元器件为三极管（C10）。

8. 霍尔反馈电路

该电路的作用是向CPU提供转速信号，PG电机输出的信号直接送至CPU弓I脚。

9. 指示灯电路

该电路的作用是显示空调器的运行状态，主要元器件为4个发光二极管（C17 ）。

10. 蜂鸣器电路

该电路的作用是提示已接收到遥控信号，主要元器件为反相驱动器（C11 ）和蜂鸣器 （C12）。

11. 步进电机电路

该电路的作用是驱动步进电机运行，从而带动导风板上下旋转运行，主要元器件为反相 驱动器（C11 ）和步进电机（B2 ）。

12. 主控继电器电路

该电路的作用是向室外机提供电源，主要元器件为反相驱动器（C11）和主控继电器 （C13）。

13. PG电机驱动电路

该电路的作用是驱动PG电机运行，主要元器件为光耦晶闸管（C14）和PG电机。
