海信变频空调室内风机及电路详解。

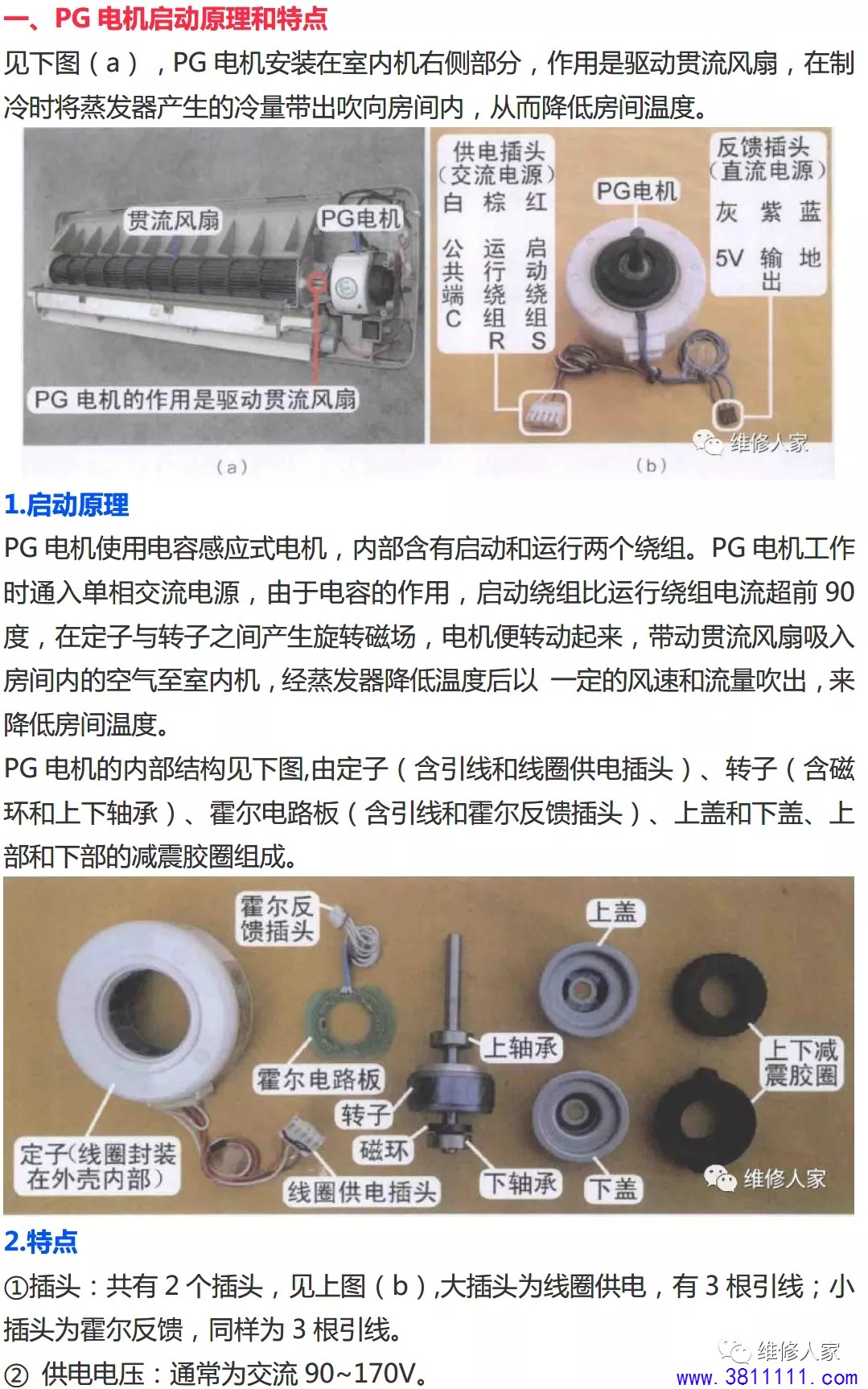

本文介绍海信KFR-2601GW/BP室内风机（PG电机）的启动原理、控制电路、引线检测方法和常见故障等基础知识。

③ 转速控制：通过改变供电电压的高低来改变转速。

④ 控制电路：为使控制转速准确，PG电机内含霍尔元件，井旦主板增加霍尔反馈电路和过零检测电路。

⑤ 转速反馈：PG电机内含霍尔元件，向主板CPU反馈代表实际转速的霍尔信号，CPU通 过调节光耦晶闸管的导通角，使PG电机转速与目标转速相同。

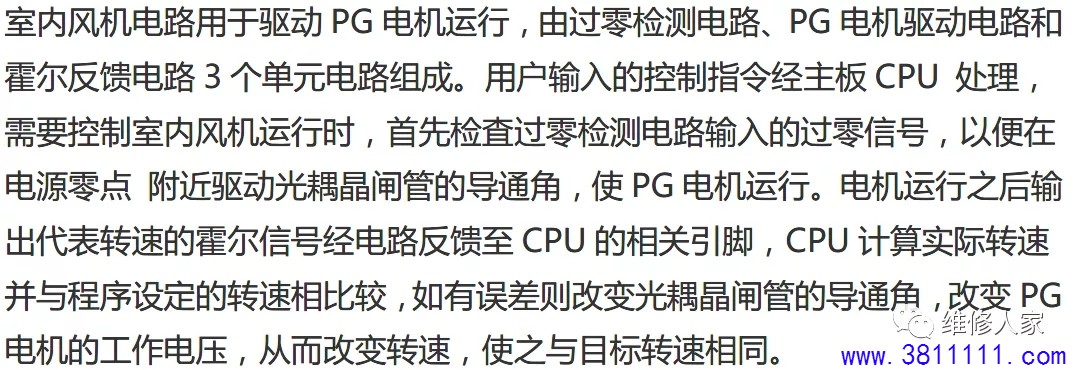

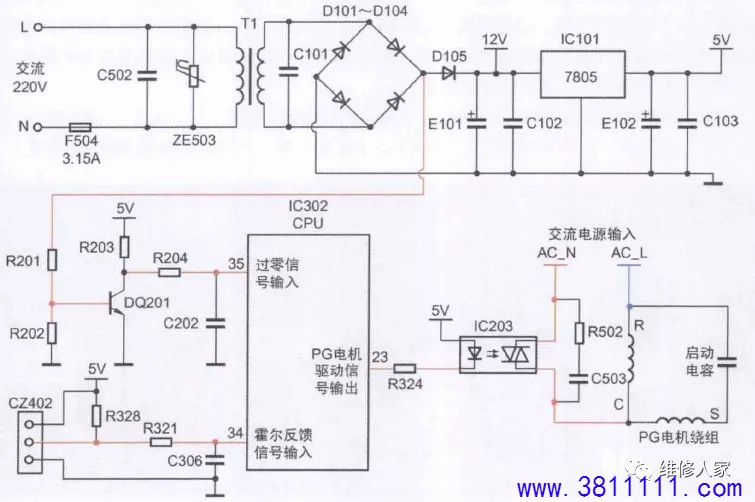

二、控制原理

三、过零检测电路

过零检测电路作用是为CPU提供一个标准，标准的起点为零点，是CPU 控制光耦晶闸管导通角大小的依据。PG电机高速、中速、低速、超低速运行时都对应一个导通角，导通角的导通时间是从零点幵始计算的，导通时间不同，导通角的大小也就不同，供电电压改变，PG电机转速也随之改变。同时过零信号还作为CPU检测输入电源是否正常的参考信号。

1. 工作原理

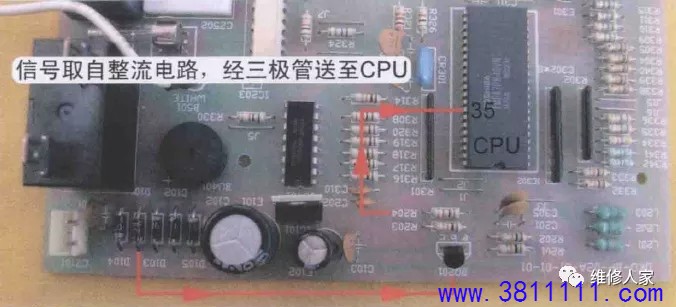

过零检测电路由电阻R201-R204,电容C202、三极管DQ201、CPU(⑮脚组成。

变压器二次侧交流12.5V电压经D101~D104桥式整流后，输出脉动直流电，其中一路经R201、R202分压，提供给DQ201基极。

电压波形位于正半周时，基极电压大于0.7V,使DQ201导通，CPU35脚为低电平；电压波形位于负半周时，基极电压为0V,使DQ201截止，CPU35脚为高电平。

三极管反复导通、截止，在CPU35脚形成100Hz脉冲波形，经CPU内部处理，检测电压的零点。

过零检测电路正常时，无论是处于待机还是运行状态，三极管的基极电压都为0.7V,集电极电压为0.3V, CPU35脚电压为0.3V。

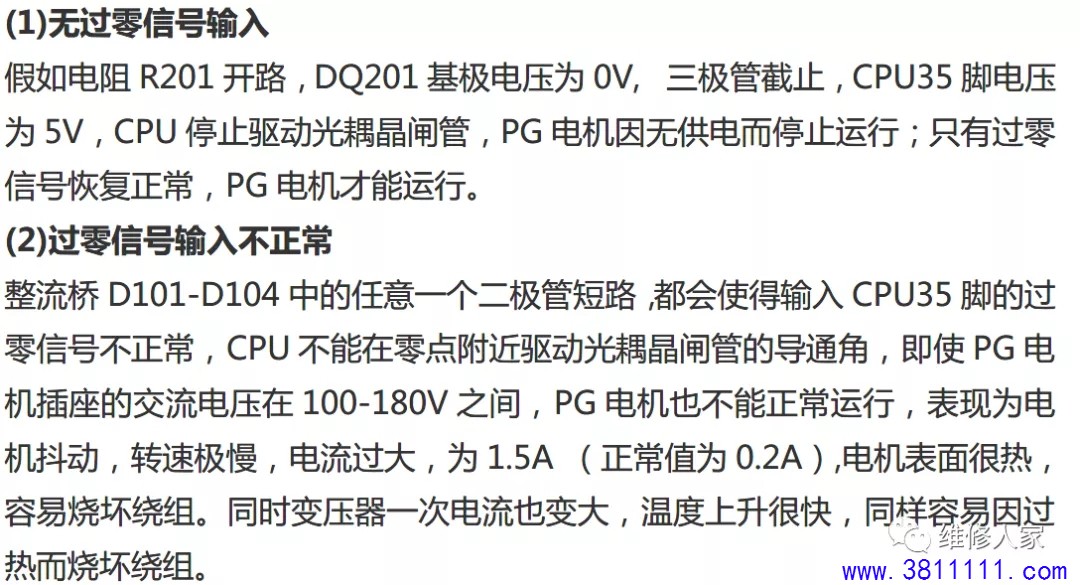

2. 常见故障

四、PG电机驱动电路

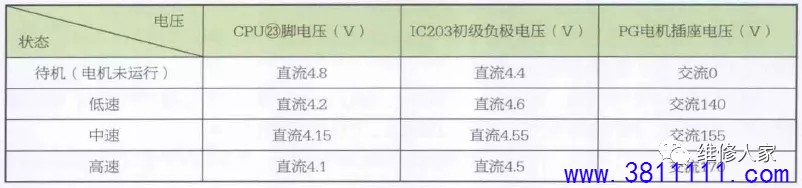

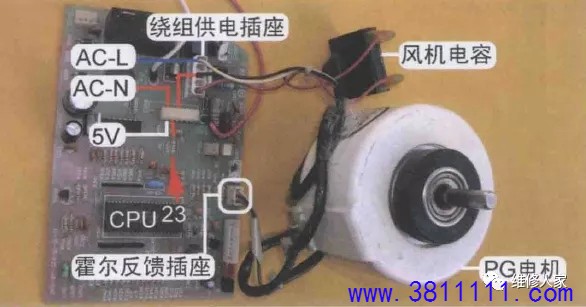

PG电机驱动电路实物及CPU引脚电压与PG电机状态的对应关系如下图。

光耦晶闸管调速的原理是：CPU输出驱动信号改变光耦晶闸管的导通角，改变PG电机绕组的交流电压波形，从而改变交流电压的有效值，达到调速的目的。

1.工作原理

PG电机驱动电路由CPU㉓脚、电阻R324/R502、电容C503、光耦晶闸管IC203、启动电容、PG电机绕组组成。

CPU㉓脚输出驱动信号，经R324送至IC203初级发光二极管的负极，次级晶闸管导通，PG 电机幵始运行。

CPU通过霍尔反馈电路计算出实际转速值，并与内置数据相比较，如有误差通过改变CPU㉓脚输出信号改变光耦晶闸管的导通角，从而改变风机供电电压，使实际转速与目标转速相同。为了控制光耦晶闸管在零点附近导通，主板设有过零检测电路，向CPU提供参考依据。

CPU㉓脚输出的是波形信号，在改变风机转速时只是改变波形，电压并未改变，但光耦晶闸管的导通角已经改变，PG电机插座电压改变，转速也随之变化。

2. 关键元器件

PG电机驱动电路的关键元器件为光耦晶闸管IC203,它在电路中的英文符号为“IC”（代表为集成电路）。其特点是将光耦和双向晶闸管集成为一体，直接驱动PG电机；常用型号为TLP3616、TLP3526等；外观通常为白色或黑色的长方形（部分型号为黑色的方形扁状且为垂直安装），其中的一个引脚与风机插座相连；初级工作电压一般为直流5V,早期一部分型号为直流12V,

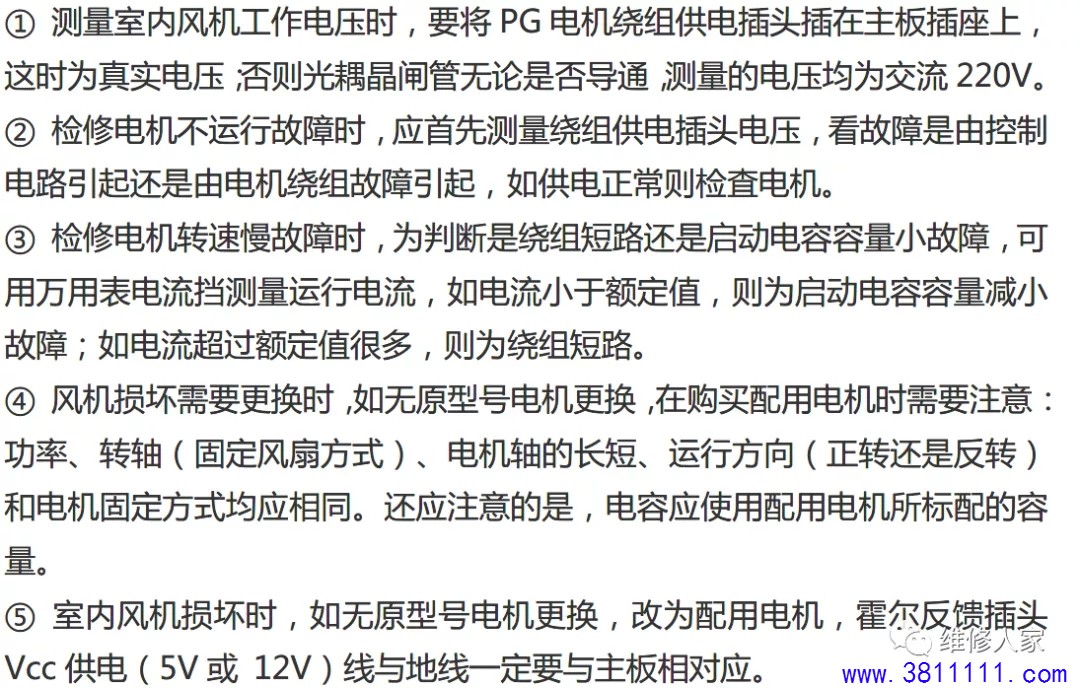

3. 检修技巧

4. 常见故障

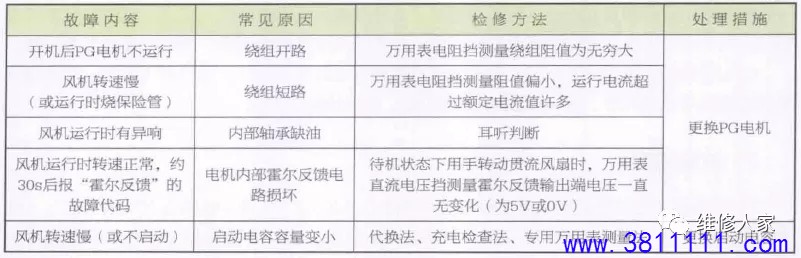

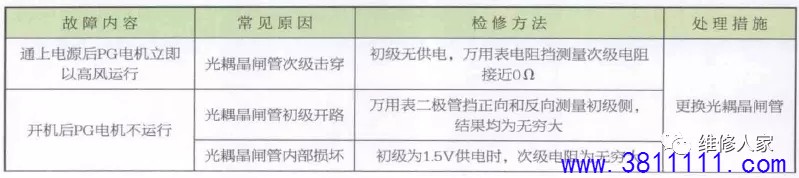

PG电机驱动电路常见故障见下表。

五、霍尔反馈电路

1.霍尔元件

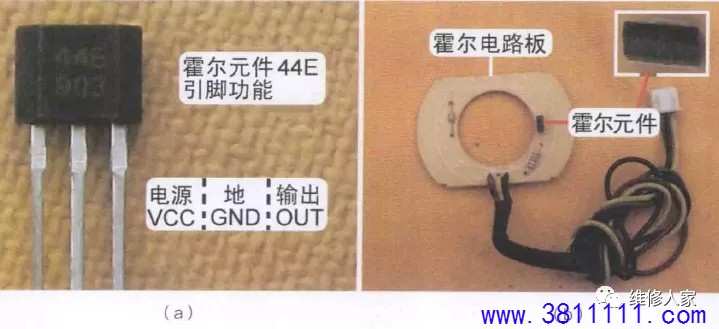

霍尔元件实物外形见下图(a) 。它是一种基于霍尔效应的磁传感器，用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。

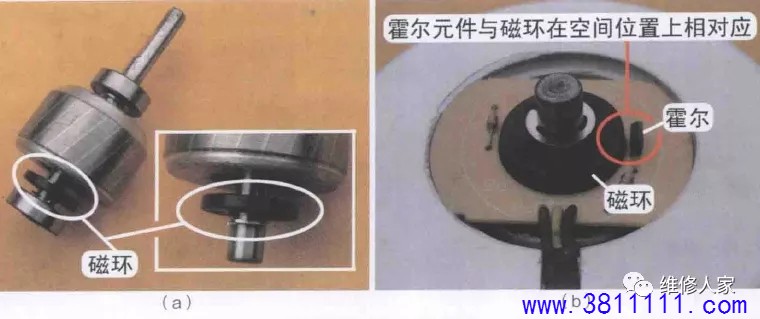

应用在PG电机电路中时，霍尔元件安装在电路板上，见上图( b )。电机的转 子上面安装有磁环见下图 ( a ),在空间位置上霍尔元件与磁环相对应[见下图 (b )],转子旋转时带动磁环转动，霍尔元件将磁感应信号转化为高电平或低电平的 脉冲电压由输出脚输出，至主板CPU, CPU根据脉冲电压计算出电机的实际转速。

PG电机旋转一圈，内部霍尔元件会输出一个脉冲电压信号或几个脉冲电压信号（厂家不同，脉冲电压信号数量不同），CPU根据脉冲信号数量计算出实际转速。

2.工作原理

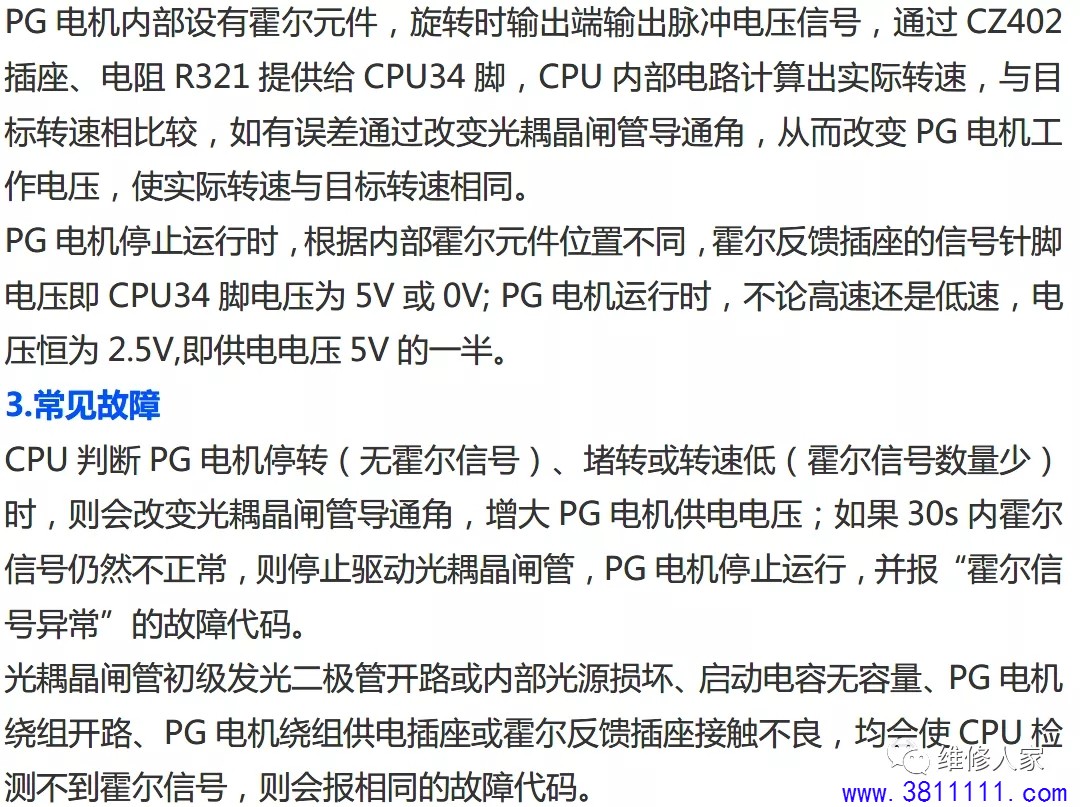

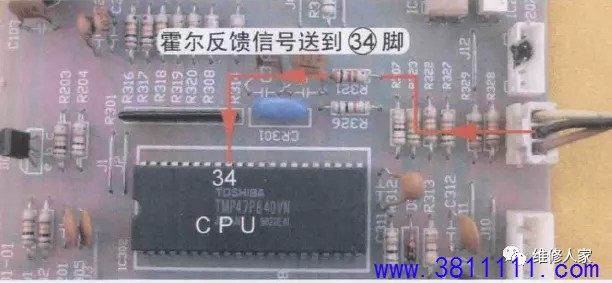

霍尔反馈电路作用是向CPU提供代表PG电机实际转速的霍尔信号，由PG电机内部霍尔元件、电阻R328/R321、电容C306、CPU的34脚组成。

如果驱动电路正常，PG电机能正常运行，但由于某种原因CPU检测不到霍尔信号，故障现象表现为：幵机后PG电机运行，转速逐渐升高，1min左右停止运行。

4.霍尔元件检查方法

空调器报“霍尔信号异常”故障代码，在PG电机可以启动运行的前提下，为判断故障是PG电机内部霍尔元件损坏还是室内机主板损坏，应测量霍尔电压是否正常，方法如下。

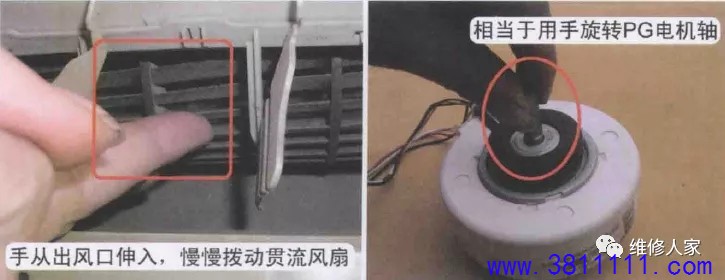

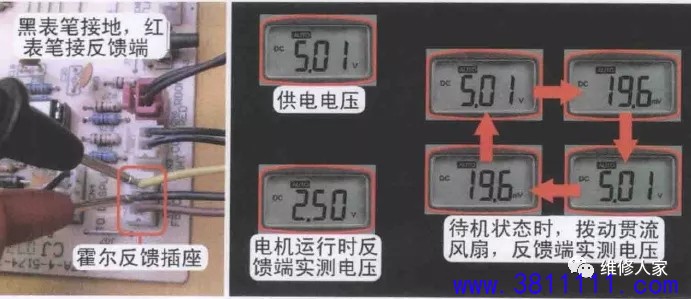

空调器通上电源但不幵机，使用万用表直流电压挡，见下图,黑表笔接地， 红表笔接霍尔反馈插座信号针脚，用手慢慢转动贯流风扇的同时观察电压变化情况。如果为 5V－0V跳动变化的电压，说明PG电机内部霍尔元件正常，应更换室内机主板试机；如果电压一直为5V、0V或其他固定值，则为PG电机内部霍尔元件损坏，需要更换PG电机。
