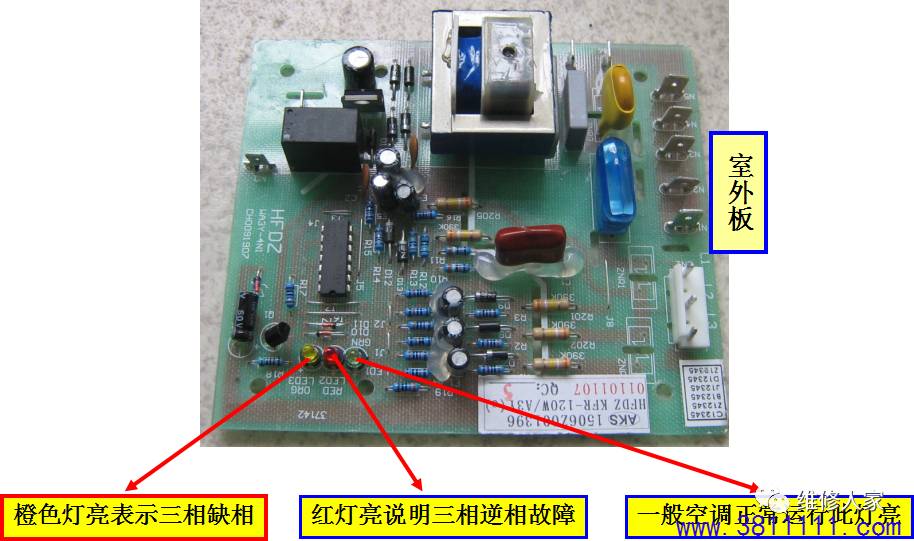

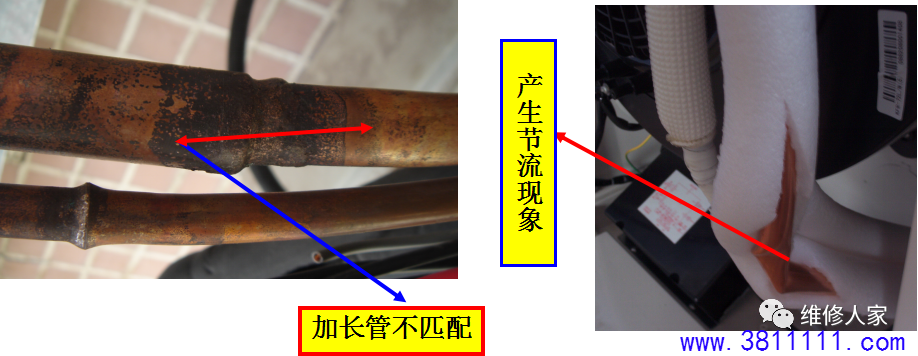

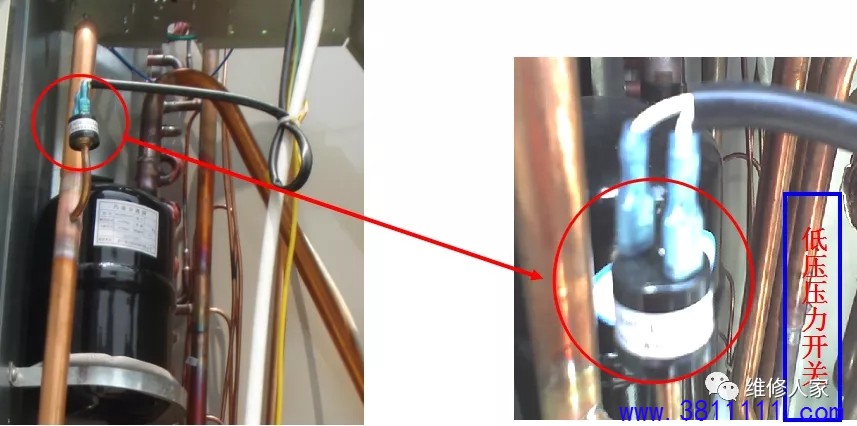

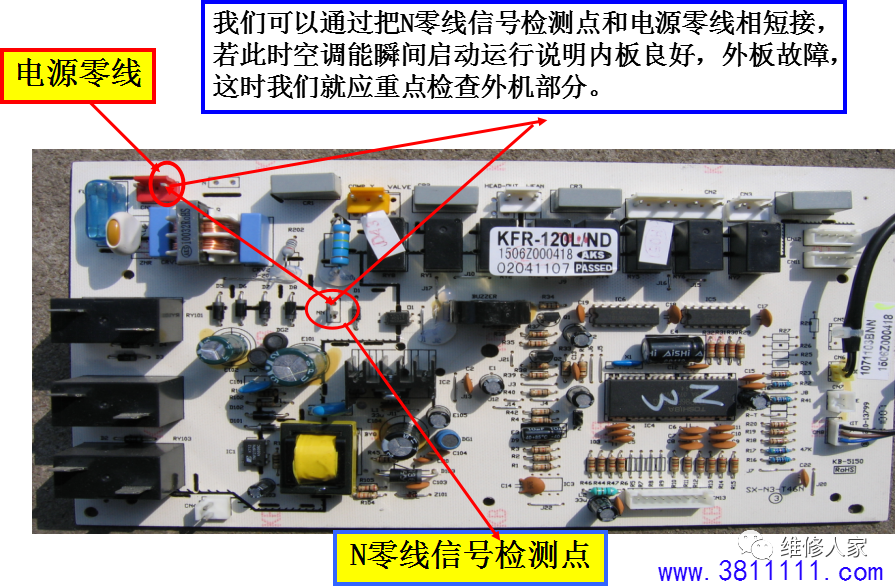

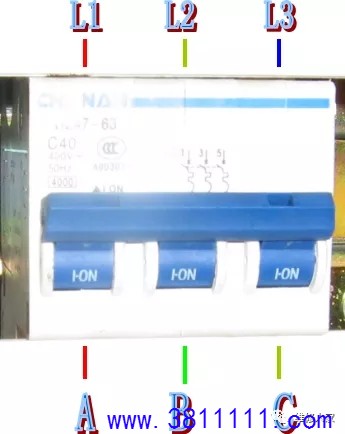

一、F1故障 故障现象:120N款空调开机一段时间整机不工作显示故障代码F1或新装机试机运行几秒后停机、显示F1保护。 故障原因:三相电源逆相、缺相,控制器损坏,低压压力保护或低压开关损坏。 F1故障概述:F1故障是室外板某个保护功能不动作或误动作导致,它是由低压保护功能、三相缺相、逆相保护组成,室内控制器N零线信号检测就是通过检测他们的公共端零线信号来判断空调器的工作状态,因此任何一个保护功能发生动作其结果都会造成整机停、显示F1故障代码。 1、判断室内控制主板是否良好 我们可以通过把N零线信号检测点和电源零线相短接,若此时空调能瞬间启动运行说明内板良好,外板故障,这时我们就应重点检查外机部分。 2、当内板正常的条件下,查看室外机控制板的三个指示灯的工作状态,具体各指示灯指示内容如下。 3、当室外控制板橙色灯亮时,说明缺相故障,首先要检查供电主电源是否缺相,一般主电源缺相是由于某相线接触不良、某相线断路、接线时把地线误接为相线、另外空开损坏导致三相缺相(如空开内部某触点烧焦或性能不良等)若以上正常就应检查空调控制器各三相接线处接线是否有接触不良或断路以及检测板相关保护线组,若都正常说明控制器故障。 4、当室外控制板的红色灯亮时,一般情况下就是逆相,此时我们可以通过调整相序来排除故障,具体操作如下。(如图)假设当前故障相予为A、B、C,这时我们可以通过调整A与B、B与C或A与C来调整相予. 5、当室外控制板的绿灯指示灯亮,这时就应检查系统设置的保护功能,即压力开关保护部分。压力保护部分故障又分为压力开关损坏、系统压力过低导致的低压保护,如果在系统压力正常的条件下短接低压压力开关空调能够起动,说明低压压力开关损坏,若短接无效说明某接线处接线不良或控制部分故障。 二、F2故障 120N款柜机开机运行一段时间内机运行,外机停止工作,显示屏显示故障代码F2。 1、排气温度保护故障;排气温度保护故障又分为系统堵(如加长管与原配管过小,连接管局部有节流现象,如下图所视,毛细管、四通阀堵)、压缩机性能不良、压缩机排气温度传感器的故障。 2、电压过低、制冷剂过量或过少、风路循环系统受阻。 120N、A3Y、B3Y、C3Y、D3Y柜机部分维修代码对照表: 120N 排气传感器故障:指示E4,系统停机,其余全灭 排气温度保护:系统保护停压机及外风机, F2闪烁,其余不变 室温传感器故障:指示E1,系统停机,其余全灭。 室内盘管传感器故障:指示E3,系统停机,其余全灭。 120A3Y、D3Y 低压保护:“运行” 灯和“18”指示灯同时闪烁0.5/0.5秒,系统停机 室温传感器故障:“ 定时开机”灯和“定时关机”指示灯同时亮并且“18”温度指示 灯闪烁(0.5/0.5) ,系统停机,其余全灭。 室内盘管传感器故障:“ 定时开机”灯和“定时关机”指示灯同时亮并且“19” 温度 指示灯闪烁(0. 5/0.5),系统停机,其余全灭。 室外盘管传感器故障:“ 温度”指示灯闪烁0. 5/0. 5秒,其余不变室外缺相或者相序 保护“定时开机”灯和“定时关机”指示灯同时亮并且“22”温度指示灯闪烁(0.5/0.5),系统停机,其余全灭 排气传感器故障:“ 定时开机”灯和“定时关机”指示灯同时亮并且“20” 温度指示灯闪烁(0.5/0.5),系统停机,其余全灭 排气保护:“ 定时开机”灯和“定时开机”指示灯同时亮并且“21”温度指示灯闪烁(0.5/0.5),其余灯不变,系统停机 室外缺相或者相序保护:“ 定时开机”灯和“定时关机”指示灯同时亮并旦 “22”温度指示灯闪烁(0. 5/0.5),系统停机,其余全灭 120A、120C3Y 低压保护:“运行” 灯和“18”指示灯同时闪烁0.5/0. 5秒,系统停机 室温传感器故障:“ 温度”指示灯闪烁0.5/0. 5秒,系统停机 室内盘管传感器故障“温度”指示灯闪烁0. 5/0. 5秒,按无内管传感器运行 室外盘管传感器故障:“温度”指示灯闪烁0.5/0. 5秒,其余不变 室外缺相或者相序保护“定时”灯和“运行”灯同时闪烁0. 5/0. 5秒,系统停机 排气保护:“运行” 灯和“摆风”灯闪烁0. 5/0.5秒,其余灯不变,系统停机 室外缺相或者相序保护:“ 定时”灯和“运行”灯同时闪烁0.5/0. 5秒,系统停机120B3Y 室温传感器故障:系统停机、面板显示E1 室外盘管传感器故障:系统不停机、面板显示E2 室内盘管传感器故障:系统不停机面板显示E3,按无室内传感器工作。 排气保护:系统停机、面板显示、E9 室外缺相或者相序保护:系统停机,面板显示E6 低压保护:系统停机,面板显示E5 |
