接触器控制电机正反转接线方法图解。

电机的应用十分广泛，所以控制电机正反转的接线大家一定要掌握。从最基础的说起，需要的收藏。

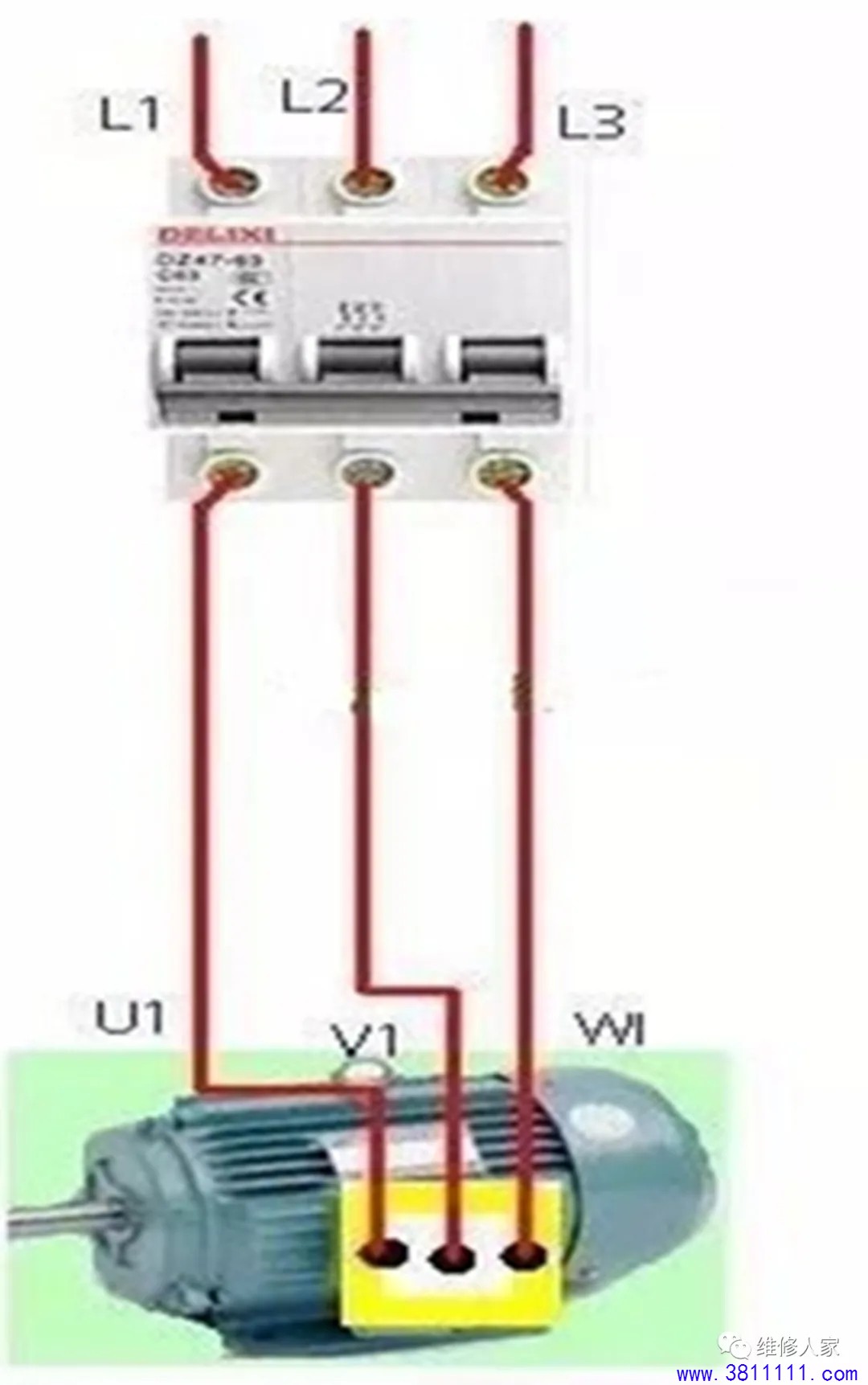

如果你只需要一个方向，正转，你可以直接接到断路器上。

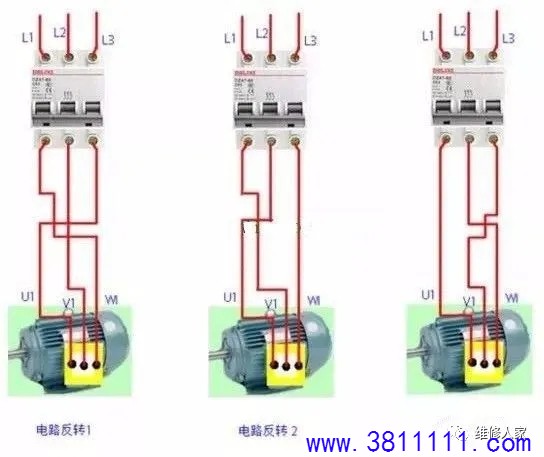

假设这个是正转，反转接线就是把三条火线，随意两根调换位置。

随意调哪两根火线都可以。

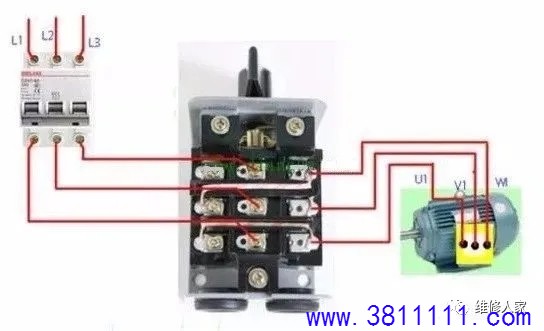

如果想正反转控制，加个倒顺开关就可以。

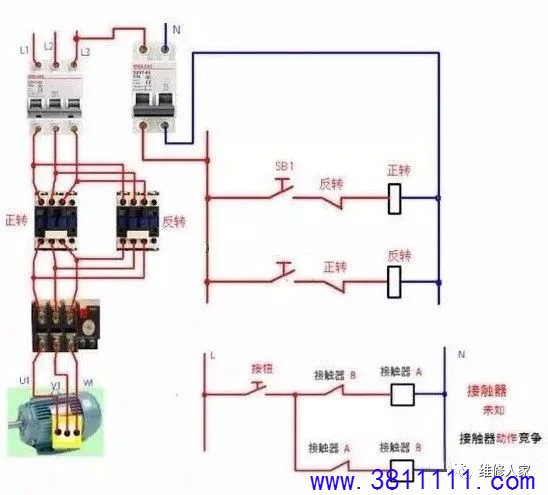

常见的就是两个接触器互锁控制。

这个要注意主线部分的接线，接触器上方三条火线的相序，上面是正向并一起，下面改变一组相序。

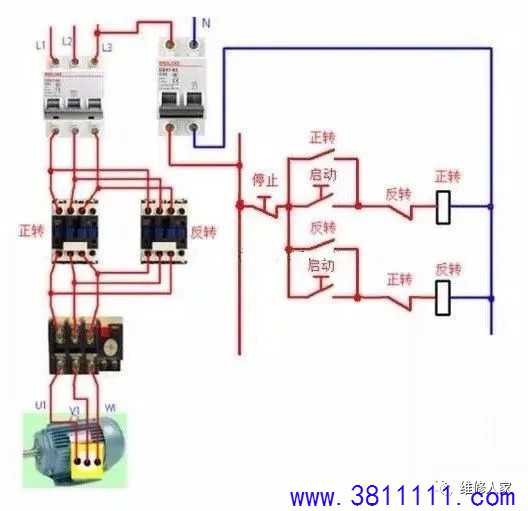

接触器一定要互锁，最好按钮也互锁。

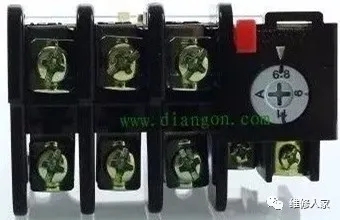

热继电器也要加上。

左边是主线部分，右边是控制线部分。

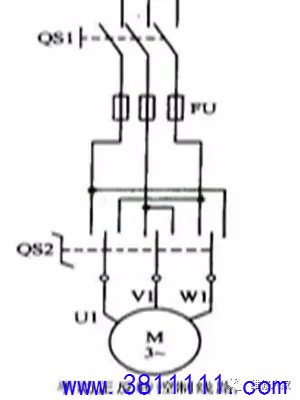

三相异步电动机手动正反转控制线路如下图所示：

刀开关QS1为电路的总开关，熔断器FU为电路的短路保护，转换开关QS2为电源的换相开关。转换开关QS2有三档位置，分别为“顺“，”停”，“反”转。当合上电源开关QS1，将转换开关QS2扳至左边“顺”档位置时，三相电源通过以下途径进入电动机M三相绕组：L1-QS1-FU-QS2-U1-U相绕组；L2-QS1-FU-QS2-V1-V相绕组；L3-QS1-FU-QS2-W1-W相绕组；此时电动机M通电正转。

当需要电动机M反转时，将转换开关“QS2”扳至“停”挡位置，待电动机M完全停止后再将转换开关扳至右边“反”档位置，三相电源通过以下途径进入电动机三相绕组：L1-QS1-FU-QS2-W1-W相绕组；L2-QS1-FU-QS2-V1-V相绕组；L3-QS1-FU-QS2-U1-U相绕组；此时电动机M反转。

比较以上电动机M正转和反转时三相电源L1，L2，L3分别进入电动机U,V,W三相的情况可知：电动机M正转时，L1相电源进入U相绕组，L2相电源进入V相绕组，L3相电源进入W相绕组，电动机M按U-V-W相序产生正向旋转电磁场；而当电动机反转时，L1相电源进入W相绕组，L2相电源进入V相绕组，L3相电源进入U相绕组，电动机M按W-V-U相序产生反向旋转电磁场。

从以上分析可知，若将电动机从正转运行状态转换为反转运行状态，只需将电动机的任意两相绕组调换相序即可。
