空调开关驱动电路故障分析

       空调需要驱动的负载有风机、加热管、四通阀等等，这部分都是靠继电器的开关来控制。这些强电控制的原则是单片机控制反向放大器（比三极管驱动可靠性更强），再驱动继电器（弱点电控制强电的概念）。本文就是通过对电路原理及常见故障的深入剖析，希望能给大家在售后维修中带来一些帮助。

一、电路原理

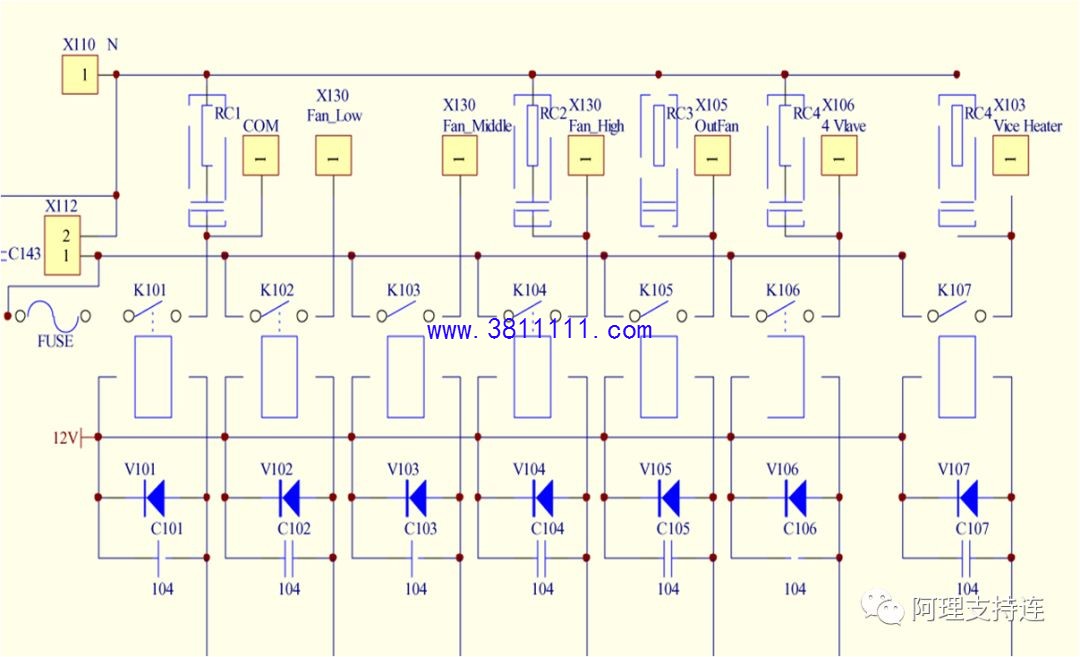

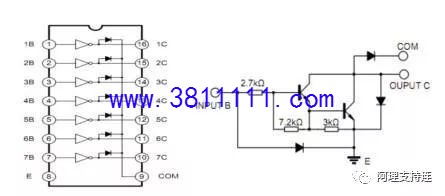

       如上图所示，IC2003是一个反向放大器，当输入是高电平，输出就与电源地接通（低电平），与所控制的负载形成回路。当空调器接收到运行指令后，从单片机发出控制信号，驱动2003接通继电器使其工作，，以控制室外风扇等负载的运转或停止，实现弱电控制强电的目的。

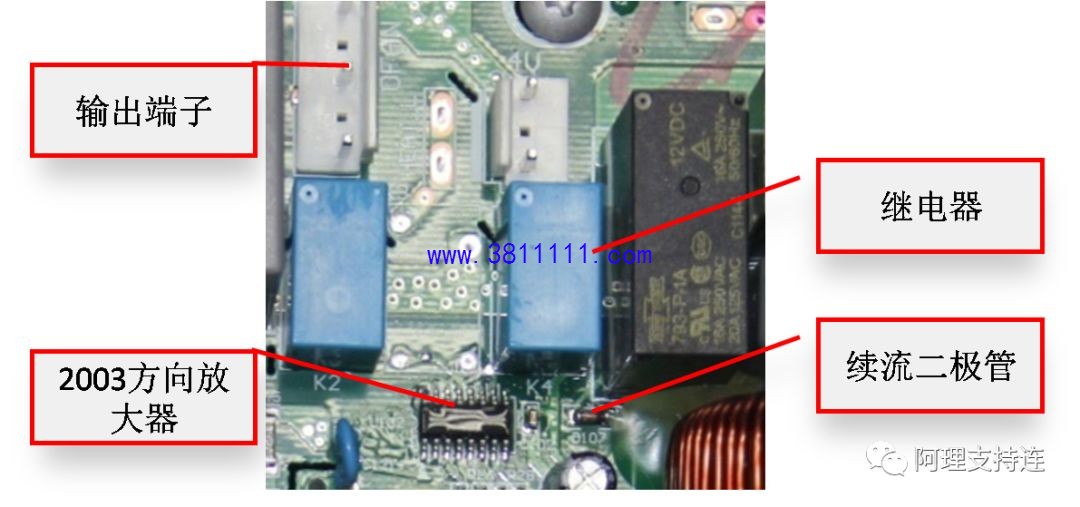

元件的名称与作用：IC2003叫反向放大器，开关作用；KM是继电器，控制风机电路的通断，内部由线圈和开关触点组成；续流二极管V101-107，断电时可以保护由于继电器线圈产生的感应电动势冲击损坏其他器件的冲击。当空调器接收到运行指令后，从单片机发出控制信号，触发2003导通，12V直流电源经过继电器与2003回到公共端，形成回路，继电器线圈因此得电产生吸力，使其中的触点闭合，220V～ 市电负载启动运行。

二、常见故障

1、常见易损器件及检查点：续流二极管是否击穿，但售后不常见。2003输出是否正常，如果烧掉可以会出现电源保护。另外继电器是否有故障，测量输出端子是否有电压。

2、如果继电器出现粘连商用空调会报继电器粘连保护代码，家用机可能会导致风机上电就工作（不停机）故障。

三、附加小知识

1、2003好坏判别：测量COM与地之间是否短路，另外测量输出输出高低电平是否正常。

2、二极管好坏判别：测量其特性，正向导通反向截止。

3、继电器好坏判别：测量其线圈阻值是否正常，一般在几百~几千欧姆，另外，再测量继电器断电时是否粘连。
