空调EEPROM电路故障分析

       空调在很多时候是要存储和读写一些数据，所EEPROM电路是空调常用的存储器电路，其中使用24C系列存储器广泛应用，EEPROM记录着系统运行时的一些参数，如：压缩机频率曲线；运行状态指示则显示空调器运行时的状态，如：故障指示等。它的控制原理什么怎么样？出故障时会显示什么？本文就是通过对电路原理及常见故障的深入剖析，希望能给大家在售后维修中带来一些帮助。

一、电路原理

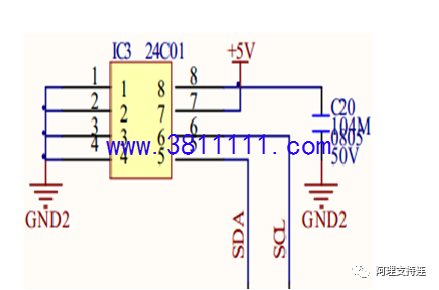

1、 如上图所示，引脚说明：A0，A1，A2——地址输入引脚，走位硬件寻址的依据，同种芯片可同时连接8片（2^3）；Vcc ，Gnd ——电源，接地引脚，1.8-5.5vWp ——写保护，当Wp 接地时，允许对器件的正常读写操作；当Wp 接高电平时，写保护，只能进行读操作。SDA ——串行地址/数据输入/输出端口，双向传输，漏极开路，需外接上拉电阻到Vcc （典型阻值为10k ）。SCL ——串行时钟输入，高低电平不同状态与SDA 配合，执行不同的命令。

2、工作状态：该电路除了存储数据之外，还有在开机运行根据条件读取数据，在关机或断电时单片机会对其写数据相关运行数据。

3、电路原理：SCL ，SDA 可以连接到单片机的I/O口，Wp 也可以连接到单片机的I/O，对写保护进行控制。

4、器件寻址：前八位是地址地址信号，从最高位（MSB ）开始，其中前四位是固定值1010，后三位有管脚A0、A1、A2的基地情况确定。最后一位 是读写控制信号，0表示写，1表示读。若与SDA 线发送过来的地址比较一致，则器件输出应答0，否则将返回等待状态。器件内部地址寻址是在器件寻址之后，对256个字节进行寻址，直接传送8位地址信号（00-FF ）对应于器件内部的地址。

5、写操作：字节写一次只写一个字节先由主机发送起始命令，再发送送器件地址，当主机接收到器件的ACK 应答后，便继续发送内部字节地址，当接收到ACK 应答后继续发送数据，当8位数据发送完毕之后，主机接收到器件的ACK 应答，在发送停止信号。 页的初始化与字节写的初始化相同，只是主器件不会再发送完第一个数据之后就发送停止信号，而是继续发送7个数据，接收到每个数据之后，地址的后三位会自动加一，高位地址不变，维持在本页之内；当内部产生的字地址超过了本页的页边界地址时，随后写入的数据将写到该页的页首，先前的字节将会被覆盖。

6、读操作：内部地址计数器存放着上一次访问时最后一个地址加1的值，只要芯片有电，该值就被保存。当读到最后页的最后字节，该地址变为0；当读到某页的页尾时，该地址转向该页页首。

二、常见故障分析

1、在售后中可能会出现EE或ee故障代码，如果是大写EE故障代码表示外机E盘故障，ee表示内机E盘故障。

2、如果成出现EE保护，所配套电路元器件是否有损坏，出现ee则检查内机。

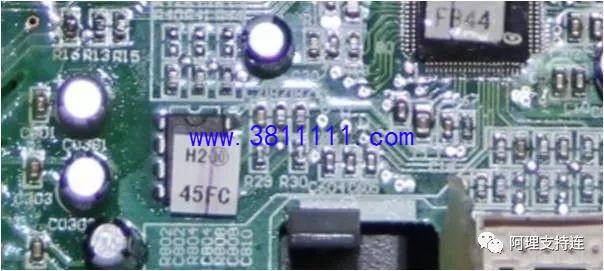

3、在售后实际案例中经常是因为更换通用板后没有插好E盘。
