空调电路板维修技巧，维修必备

2019-8-30 09:37| 发布者: 维修迷| 查看: 204| 评论: 0

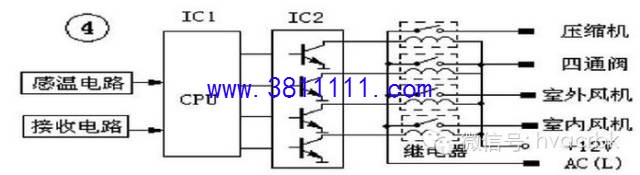

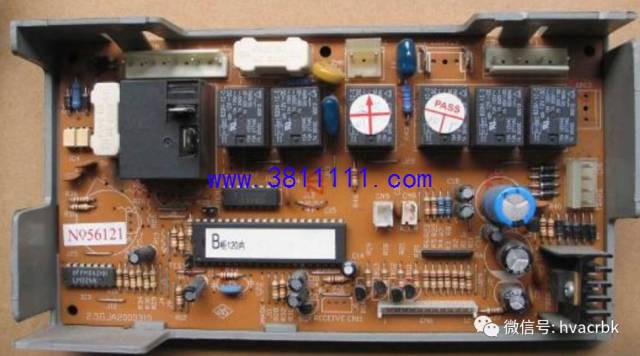

摘要: 空调电路板维修技巧，你可收藏好了！一、空调器电脑板原理简介电脑控制系统虽然复杂，但万法归一，所有品牌的空调无一例外都是由接收电路（接收头）、微处理器（CPU）、受控电路（继电器）、显示电路（发光管）、检 ...

22222222222222000000000000000000

（三）CPU
CPU是整个控制电路的指挥中心，它是把接收到的各种指令和检测到的数据进行判别后发出相应的指令性计划，以控制各电路及设备工作，并输出显示信号。CPU 损坏则整机不工作。

检修方法：因为CPU正常工作的必要条件为：电源电压+5V、复位电压、时钟脉冲信号，这三个条件缺一不可，否则CPU就不能正常工作。所以，可用万用表检测其工作条件的电压，若电压值正常，整机不工作，即可判断CPU芯片损坏。

（四）接收电路
出的控制信号变成CPU能识别的信号传给CPU，使CPU按人的指令控制各种部件的运转。红外接收器是接收电路核心部件，内部为一个光敏三极管，外部一般是三脚，分别为供电极、接地极和信号极。接收电路故障现象是：手动开机正常，按遥控器时，整机无反应，蜂鸣器没有响声。

检修方法：通电开机，用万用表直流挡测量接收头供电端及信号端对地电压，正常值应为供电极+5V电压，信号极电压为+2.5V。否则不正常。常见故障有接收头损坏或电容击穿。

（五）晶振电路
它是给芯片CPU一个基准工作时钟信号，使芯片CPU正常工作。晶振电路出现故障时，整机将不工作。

检修方法：通电开机，正常时用万用表测量石英晶振管的两脚电压为+2.2V左右。若小于1.5V，则为电路停振。别处，还可通过拆下石英晶振管，用万用表欧姆挡进行判断，良好的石英晶振管，用万用表测量应是开路的。如果发现短路，则表示晶体已损坏。对于开路性故障（断线或震裂），用万用表是无法判断的，这时可用替代法检查。

（六）感温电路
它是通过热敏电阻将环境温度、空调器蒸发器温度等温度的变化转化成一定数值电信号传给CPU，使空调器按人设定的状态运行，创造一个舒适的空间环境。感温电路的核心元件是热敏电阻，热敏电阻的故障主要是阻值变大或变小，造成CPU误动作，出现不停机或不运转，制冷异常的故障现象。

检修方法：热敏电阻是一个负温度系数的热敏电阻，即温度越高，电阻越小，温度越低，电阻越大，250C时阻值约为15KΩ左右（因机型而异）。因而，可用万用表欧姆挡测量其电阻值进行判断好坏，如果所测量的电阻值为无穷大或很小，说明热敏电阻已损坏。

（七）复位电路
波动或外界电磁波的干拢，CPU会出现死机现象。复位电路是在电源接通或异常时使CPU芯片复位并正常工作。一般是低电平复位，高电平时为正常工件状态。此电路造成的故障现象：指示灯亮，按遥控器蜂鸣器没有响声，整机无工作。

检修方法：复位电压是延迟上升的电压，可用万用表直流电压档进行观察，如果观察不清楚，还可用示波器检测，用示波器检测时可以有一条基线在抖动，然后变为高电平，这就是复位电压的启动过程。如果没有看到基线的抖动，则说明复位电路有故障。

（八）显示电路
显示电路一般有发光管、荧光管显示，由系统控制电路驱动，以显示系统的各种工作状态。此电路一般不会出现故障。

总结：在实际空调器电脑板的故障维修中，应本着先易后难的原则，先查电源电路和复位电路，然后更换晶振，再是检查摇控接收电路，最后才考滤更换CPU。因为CPU管脚多更换最难且价格高，更重要的是CPU损坏机率相当低，因此不要轻易更换微电脑控制电路中的CPU。

来源：制冷百科

..................
