方形柜机内机结构简介

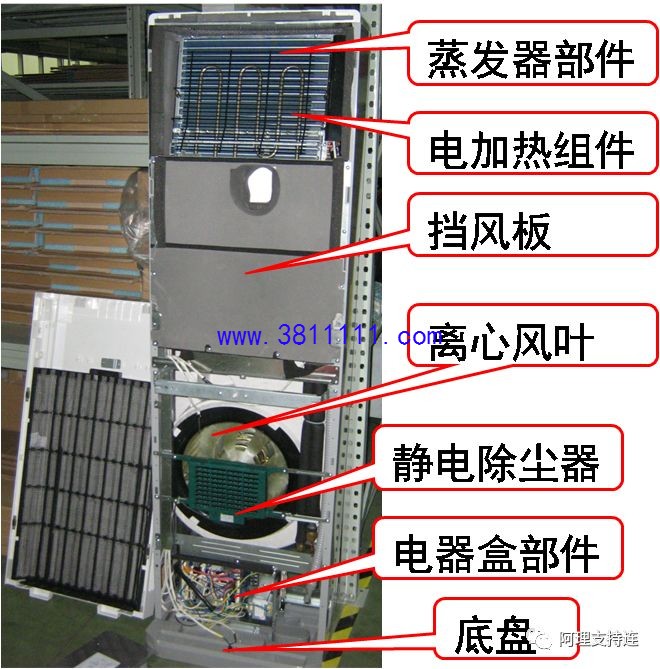

       柜机专业术语叫落地式房间空气调节器，为什么叫柜机，因为当初做成了方形柜子的形状。当然，目前市面上有方形柜机与圆形柜机两种结构。主要由: 底盘、顶盖、蒸发器部件、电器盒部件、挡风板、出风面板、进风面板、离心风叶等组成。本文就是通过对外机的基本机构与特殊差异说明，希望能给大家在售后维修中带来一些帮助。

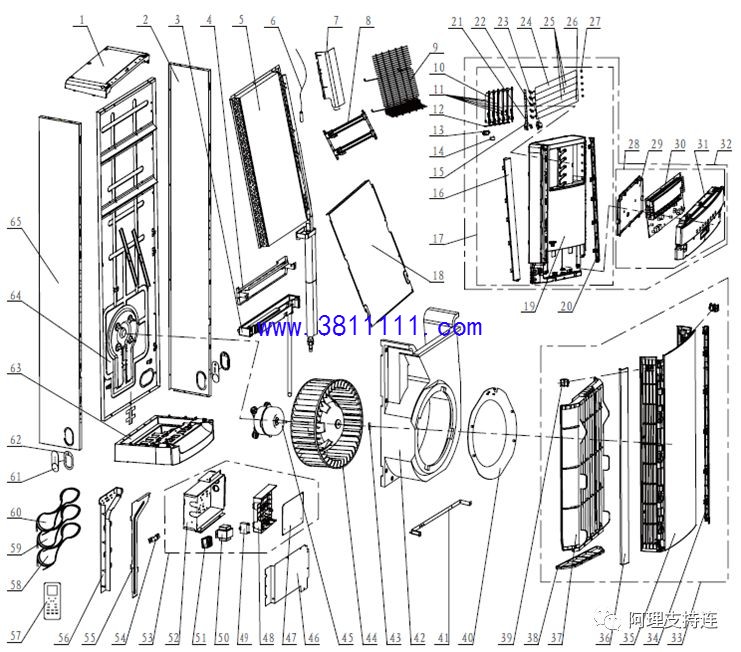

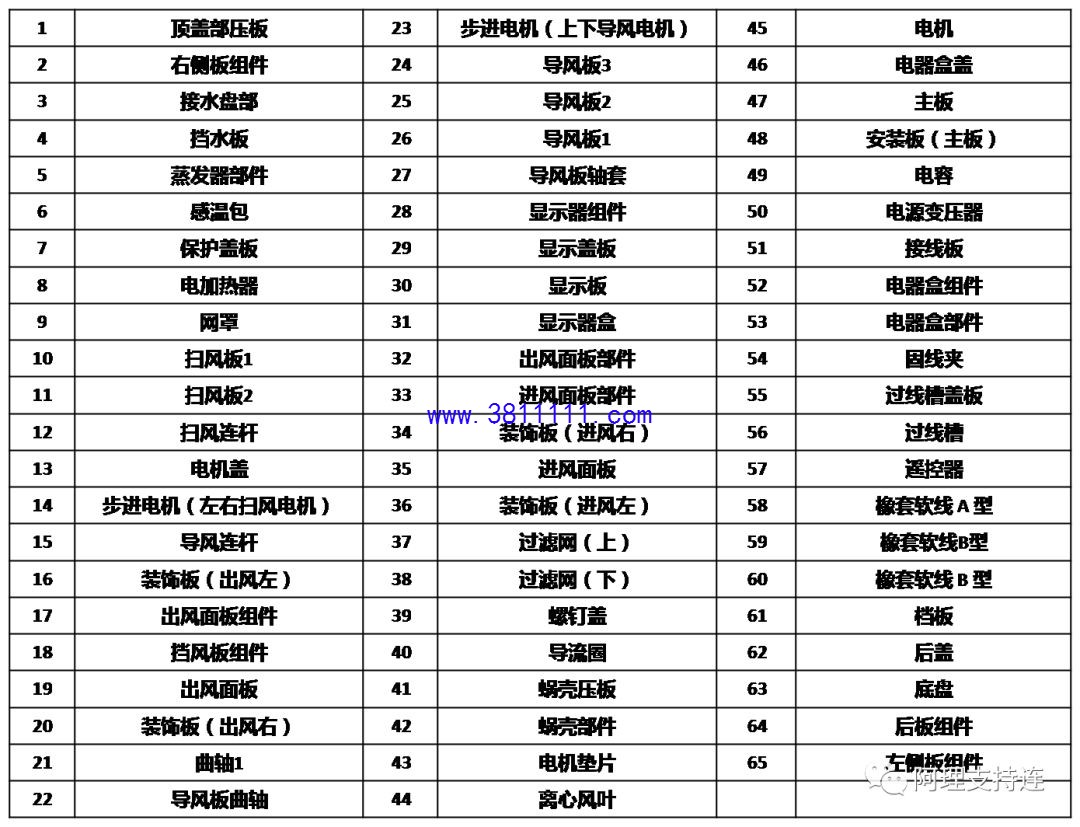

一、方形机内机的结构

       无论是多大空调，方形柜机主体结构基本相同，如上图所示。主要差异在于，面板有些是有动力机构的，滑动门板、外观等差异。

二、拆机步骤简述

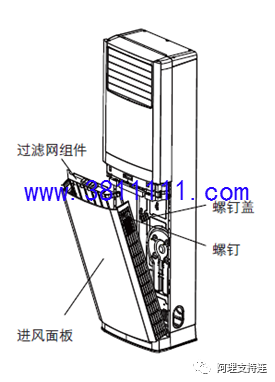

1、拆进风面板：卸去螺钉盖，拆除进风面板固定螺钉后，将进风面板往外拉，向上拉出过滤网组件。注意通常该螺钉为隐藏式。

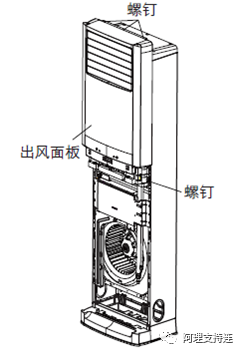

2、拆出风面板：卸去出风面板顶部及下部固定螺钉后，稍微将出风面板往上推，即可拆下出风面板。

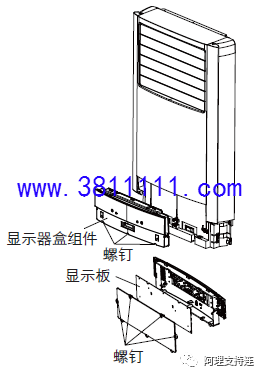

3、卸去显示器盒组件下部固定螺钉后，即可拆下显示器盒组件；卸去显示器盖和显示板上面的固定螺钉， 即可拆下显示板。

4、卸去固定挡风板部件的螺钉，即可拆下挡风板部件。

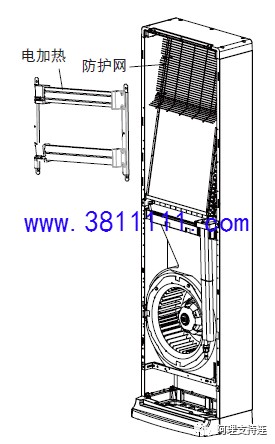

5、

卸去固定防护网的螺钉，取下防护网，并卸去固定电加热的螺钉，即可拆下电加热。

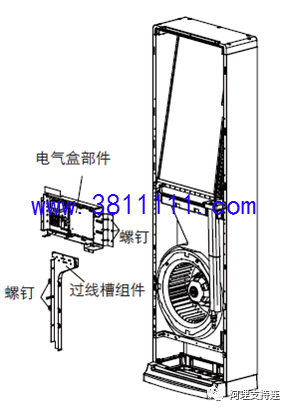

6、拆电器盒部件和过线槽组件：卸去电器盒盖固定螺钉，拆下电器盒盖；拔下里面各元器件的接线端子，此时可根据需要拆卸相关电气元器件；卸下电器盒部件的固定螺钉，向外提拉，即可拆下整个电器盒部件；卸去过线槽盖上的固定螺钉， 取下过线槽盖，卸去过线槽的固定螺钉，即可拆下过线槽组件。

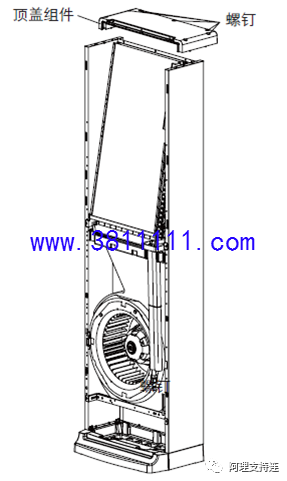

7、拆顶盖组件：卸去顶盖组件的固定螺钉，向上拉，即可拆下顶盖组件。

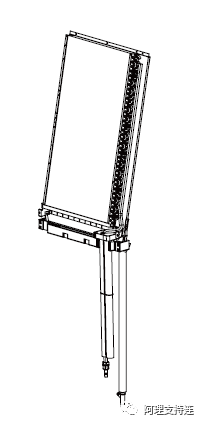

8、拆蒸发器部件：卸去蒸发器顶部连接板及下部连接板的固定螺钉， 将左右侧板稍微往外拉，将蒸发器与挡水板、接水盘一并取出；蒸发器取出后，可拆除蒸发器上面左右挡风板及挡水板。

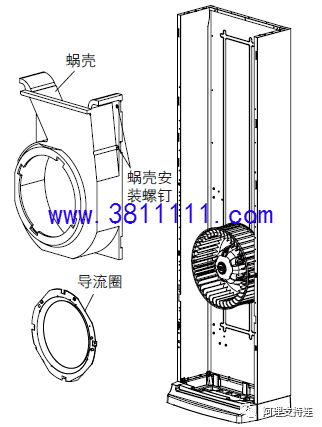

9、拆蜗壳：卸去蜗壳压板固定螺钉，将蜗壳压板往外拉，卸去蜗壳固定螺钉，将蜗壳往外拉。旋转导流圈对准凹槽时向上提可拆下导流圈。

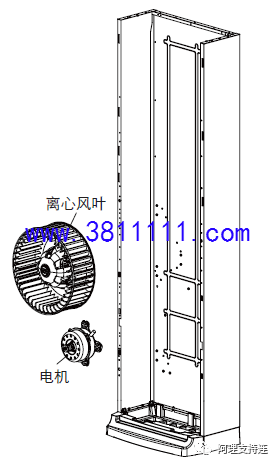

10、拆离心风叶和电机：卸去固定离心风叶的螺帽，将离心风叶往外拉，即可取出离心风叶；卸除后板上面的压线板，取出电机线， 拆除电机固定螺帽后，将电机往外拉，即可取出电机。

注意：在售后更换电机时，只要把进风面板、导流圈拆下就可以更换风叶及电机。
