手把手教你修空调 系列培训课件

西安周涛

制热时，外风机不转或者是时转时不转是咋了？
制热时，外风机是帮助外热交吸热用的，如果室外的环境温度太高，或者是外热交的温度太高，还有室内环境温度或者内热交的温度过高都可能造成室内机的塑料件变形而带来可能的火灾，因此有必要让外热交吸热差一点，如果可以就保持外风机时转时不转或干脆停掉，如果还是不行，就有可能连压机都会停掉！
在实际的维修过程中，现在制热，有不少的机器都是正常的，原因是内管温采集到的温度过高所致，还有一些是室内机的过滤网太脏，还有一些是内热交的迎风面太脏造成热量带不走所致。
而冬天较多的却是内管温的阻值漂移或采样电路的滤波电容漏电所致
当然有些高档的机器室外机也会有板子，上面也会有温度采集，如果探头或者采样电路出了问题也会给MCU提供一个错误的信息..
一般来讲用万用表去测各个探头的直流电压应该是能够快速的找到问题所在点


下面是海尔Z1系列机的防高温的软件设置
高温保护及高温截止保护：
高温保护：当内盘管温度大于65℃外风停止，当盘管温度降至60℃，外风机重新启动，风速转换频率大于45秒
高温截止保护：当盘管温度大于72℃，2秒后压机，外风停止，内风机按感温器OFF运转，压机待机3分钟及盘管温度小于64℃后可开机。

各个厂家的设置大同小异

西安周涛

一般来讲制热的时候，室内风机会有一个“防冷风”的功能；意思是讲；室内温度太低，这个时候室内风机吹风，人会很不舒服，等内热交热起来后再吹风就没有问题了。
可要是内管温阻值变小或这个温度采样电路出了问题（比如说滤波电容漏电）那给MCU的信息则是内热交太热了，这样就没有必要“防冷风”而且是需要风机高速运转（室外机不工作）
往往冬天开制热（室温较低）没有防冷风，而室外机又不工作，第一个想到的就是内管温！
当然这样的故障也是最好检查的，测一下他们的直流电压就成了！

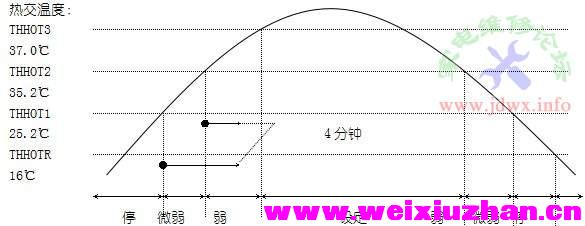

根据热交温度,如上图进行室内风机控制.
热交温度上升时依据热交温度判别风速：
　　热交温度低于35.2℃,风机微弱（首次上电进入制热或除霜结束时，热交温度低于25.2℃时风机停；高于25.2℃且低于35.2℃,风机微弱）；
　　热交温度在35.2℃和37℃之间风机弱；
　　热交温度于高于37℃, 风机按设定运行。
热交温度下降时依据热交温度判别风速：
　　热交温度低于35.2℃且高于25.2℃风机弱；
    热交温度低于25.2℃风机微弱，且保持。（首次上电进入制热或除霜结束时，热交温度低于25.2℃但高于16℃，风机微弱；热交温度下降到16℃以下，风机停。）
热交温度上升过程中，风速在微弱、弱阶段，如果4分钟后热交温度未能进到上一个阶段，风速提高到上一个阶段风速，风速上升到设定风速后，需保持4分钟设定风速后再依据热交温度调节风速；
热交温度下降过程中，若在风速弱期间保持4分钟以上则回升到设定风速。
3-1-2.压缩机停机,3分钟待机时
1.压缩机停机后（感温器OFF）,20秒风量弱(静音运转时为SSLO),然后为微弱；
2.在制热运转的待机时间内（模式转换压机停机），风量保持微弱。
3．遥控关机，内风机停
3-1-3.压缩机再启动中
热启动后,为遥控设定的风量.
自动风量时,根据温度决定风量.
参照温度区段控制功能
3-1-4.除霜运转中
在20秒弱后,风机停止.
制热低温除霜中接受室外机通讯I21=11的指示时,根据热交温度传感器进行热启动风量控制（3-1-1）同样的控制.
除霜运转结束后，若压缩机开，则开始热启动风量控制，若压缩机关，则风量为微弱。
3-2制冷运转
风量设定为强,中,弱时,为分别的风量.
自动风量时根据温度决定风量.    参照温度调节功能
（参照2-4-8）
3-3.除湿运转
3-3-1.压缩机OFF,3分钟待机中
.压缩机停止则风机停止.
.若3分钟待机结束则为微弱.
.3分钟待机后,变为压缩机开领域,为压缩机开控制.
3-3-2.压缩机ON
风量强,中,弱设定时, 则按设定的风量运行.
自动风量时根据温度调节决定风量.

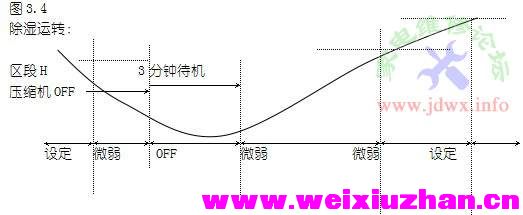

图3.4

西安周涛

空调的压力，这一会是高压；跟环境温度，还有强制风带走的热量有着直接的关系，你比如还是这台空调，在没有调整氟的前提下，室内风机没有开，它的压力最大，可风机一开，压力就小了一大截，再到高风，这压力就没有多少了
还有；现在你房间的温度二十几度，好像压力高的不得了，可你到冬天，比如说室外温度0度，你那压力还会高吗？想要它高，他都高不起来，想要他热，他都热不起来，为什么？还是这一台机器，压根什么都没有动！
是的，原因就是环境温度（也就是我们常说的工况）改变了！
所以说；压力它不是常数，而是一个变量。而电流也不是什么不变的，而是跟着高压一起动的，高压高了，电流也跟着大了，太冷了，高压没有那么高了，这电流也就跟着低了下来....
那又有人讲了，那么复杂，听着都晕，那么这氟怎么加算标准呢？
答案很简单；
蒸发器最冷切均匀
不管是什么制冷的东西都是这样的！
比如冰箱冷柜冷库都是这样
电流压力都是相对的，而这个却是绝对的！
你刚才讲外热交下面都结霜了，那本来就是一个病态！
什么叫病态？我刚才讲均匀，你是尽底下冷（超冷）上面呢，常温。这就不符合我的均匀吗。

当然还有一种状态就是冷度都是挺均匀的，就是不冷，那也是不对的。
而病症是蒸发压力过高，原因不外乎就是氟加多了，串气了，氟不纯等等

西安周涛

冬天北方地区比较干燥，外热交不容易结霜，你可以检查一下它的冷度，或者是用水在外热交的上面浇点水试试（正常的会从上往下结成冰）
没有结冰表示不冷

中三

老师傅您辛苦了

西安周涛

中三 发表于 2014-12-23 11:54
老师傅您辛苦了

辛苦到也不辛苦，可惜没有人看.......
是不是人都到QQ群里扯闲蛋了
这可是办论坛的大忌讳

西安周涛

通用板；分柜机用板和挂机用板。而挂机用板又分PG电机型和抽头电机型。
显然你要是不知道或拿错了肯定是麻烦大了，用不成。
扫风电机（步进电机）的接法
不管是那一种通用板都有扫风电机（步进电机）插座，它一般都是6个头，两边是公共头，有人把它叫COM（两条线是相通的），电源，VCC....甭管他叫啥，它都有一个特点；就是都接到+12V上去了，也就是说，接到2003反相驱动器上的右上角（第九脚上去了，第八脚是GND）
而另四条腿都一顺顺（非常整齐的）的接到2003反相驱动器的输出脚上去了....
步进电机一般都是5条腿，偶见6条腿的；其实这六条腿里面有两条腿是相通的（也就是说电阻值是0）那么这一条腿就是公共端，COM.它有一个特点就是用它去测另外四条腿的阻值比较低（比方说只有100Ω）。而另外四条腿相互之间的电阻就要200Ω，那么这四条腿我们就把它叫它做相线。
现在我们暂且把公共线叫0号线，而把相线分别叫做1.2.3.4号线（无所谓左边还是右边）
伸出你的手，假如大拇指是O,那么其他的四个手指头就是1.2.3.4......
左右手都一样
我们把公共线接到电源+12V上（这根线绝对不允许接错，否则就麻烦大了）
把另外四根线随便先接到相线上去
如果再次开机，风门打开正常就是线接对了。
步进电机光抖动，不转动；就是相序接反了，只需要把2 3号线（相邻的两根相线）对倒一下就成了。
如果是风门打不开，相反风门还拼命的朝里挤，（如果你人为地把风门钣开，风门摇摆正常）这是起始位搞错了，尽需要把2 4号线（相隔的两根相线）对倒一下就成了。
如果电机只有一个方向转动，请检查步进电机齿轮盘是否有问题，2003反相驱动器或电机本身有一根相序断了........
如果原来的电机不是12V而是5v，只需要把原来的板子上的插座到12V的连线割断，重新在插座上接一条飞线连到+5V上去就行了

经常听到有些白脖是步进电机在通用版上左插插右插插就好了，其实根本就不是那么回事。

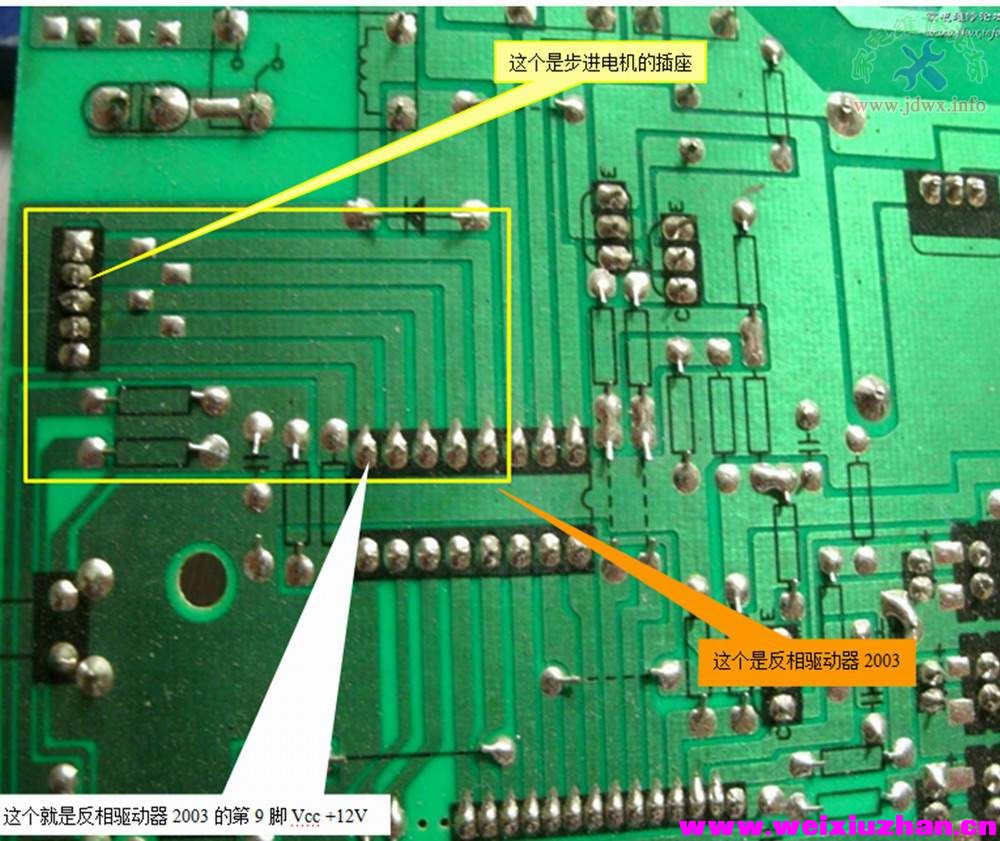

从这张照片上就可以看出，黄颜色的方框内就是步进电机的控制区
左面五芯的那个插头就是步进电机的插头，下面的那条腿是COM去右面的那个反相驱动器（16条腿，上下各8条）的左上腿，也就是两个电阻的右上，那是反相驱动器的电源腿，也叫+12V。
步进电机的另四条腿去反相驱动器的12V右四条腿，也有人把它叫做相线。
如果开机不动光抖动的话把相线的相邻的两条线对倒一下就行了。如果是；开机扫风叶片反向的话，那就把相线的隔线对倒一下就成了
2,3线叫做相邻线    2,4号线叫做隔线
那么谁是扫风电机的公共线和相线呢？
简单呀，阻值较小的两根线里面的一根线就是COM，相线与相线的阻值比较大，切一致。
如果电机是5V的，而通用版是12V的怎么办呀，简单呀 ，原来去12V的那个线头，中间割断，一根飞线接到+5V线上就成了别的地方不要动。

原因不外乎就是这么三个
1是起始位不对！
2是某一相的相线或相驱动不工作
3是齿轮盘已经拧成单向了

所谓的是起始位不对！
是指不正常的关机，例如没有正常关机，而是拔掉电源，那么开机后只能是在关闭的某一段区域内摆动
某一相的相线或这一项驱动不工作
扫风电机有四根相线，两根管往上走，两根管往下走，不管是某一个相线或启动开路或不工作，都会导致电机只有一个方向走，而另一个方向不动作。
最常有的就是那一个相线断了，而某一组反相驱动器坏的有但较少见。
扫风电机里面的齿轮盘很娇气，如果手野蛮扳动叶片，会导致齿轮盘锯齿状；也就是说，原来是两个方向走现在只能是单相走了。

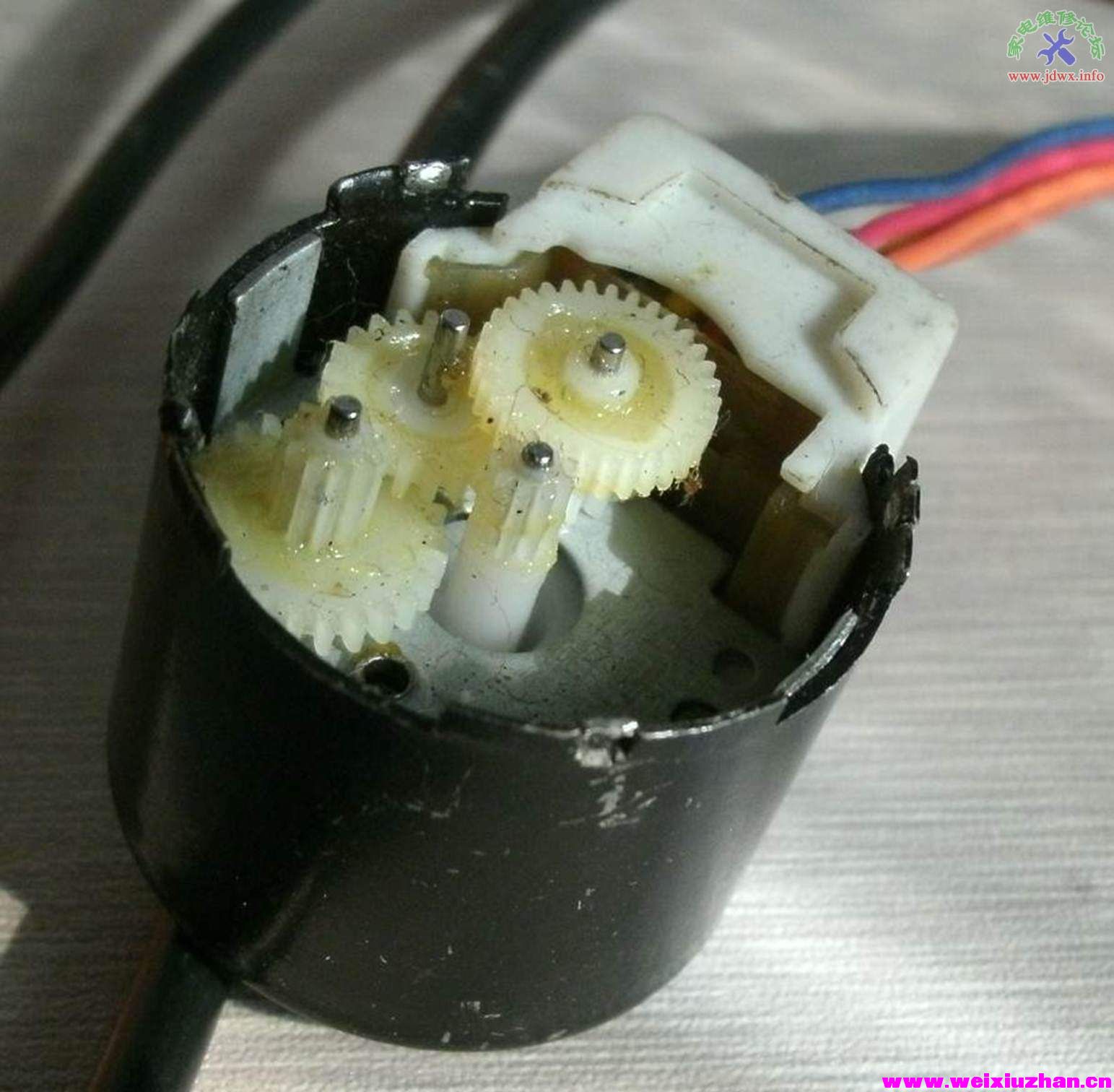

这就是扫风电机里面的齿轮盘，这是这几年的齿轮盘，过去的齿轮盘还要薄，特别容易“打齿”也就是说把齿轮盘掰成了锯齿状

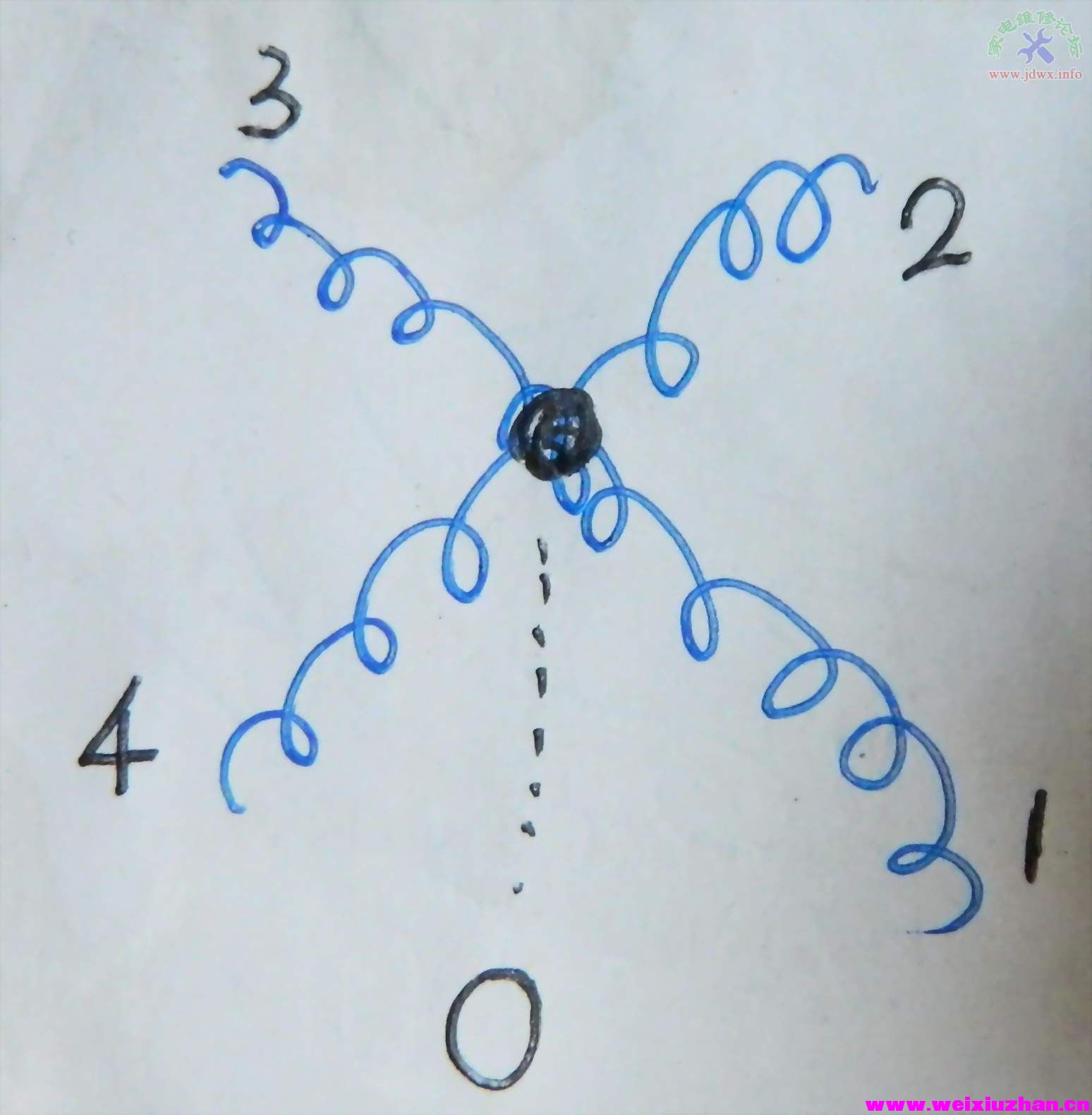

不知道打这张照片（或者是叫示意图吧）您可以看出来了吧，为什么相线与相线之间的阻值较大，而O线与相线之间的阻值要小一半了吧...
还有所谓的123号线他们都是相对的，如果你现在把2号线来当1号线也是可以的，那么原来的3号线现在就成了2号线了是不是...
如果你把O线作为公共线，施加于正电源，那么给1号线和3号线来回施加于负电压，那么电机就是向上走，而给二四号线施加负电压那就是向下走....
通用版PG电机的接法；
公共C接到风机驱动的控制端，也就是交流的火线
运行R接到电源总进线的交流零线上，在板子上又把它叫做公共端...
最后一个是启动S线就接到风机电容线上（这是一个独独的接线）。因为风机电容的另一端既要接风机运行线；还要接电源的总进线，交流零线。
所谓的接火还是接零线都是相对的！因为对于单相电来讲，不是正半周就是副半周（正半周是正走向负，而副半周是负走向正，两个的走动方向刚好相反）！
这样就可以解释得通为什么双向可控硅中的一个可控硅坏了，电机就会抖动..
这个你必需搞清楚了，否则你无论如何也搞不清楚风机驱动为什么不可以用单向可控硅，而必需使用双向可控硅。
电容接零线的地方必需搞清楚了，有一次，一个朋友就是给人家换通用版，把这个地方给搞错了，造成风机反转，他看着直纳闷，风机明明是转着，可风口就是不出风，他猛吸一口烟喷向风口，可那烟愣是不动......
也就是说电源零线接到电容的这头是正传，接到那一头，电机就反转了......
电机如果有热保护你可以把它串接到电机的公共端，也可以串接到变压器的线上......
PG电机的三条腿；
阻值最大的那两条腿接电容，剩下的那条腿就是公共端C,记好了，千万别搞错！
再用这条腿（C）去测另两条腿；阻值小的那条腿是运行R，阻值大一些的那条腿就是启动S。
也就是说S尽接电容的一头，而C和R接电源，比如C接风机驱动控制端（acL)，R接COM 也就是（acN）
原厂板改通用版一般都是先把原来的电容和电机接好，再把R接到acN,最后尽C留着接到风机驱动控制端...
起打有PG电机开始一直到现在，驱动PG电机的都是双向可控硅（没有第二种东西）。
双向可控硅一共三条腿，他们分别的意义是；
T1 交流220进来，一般都来自于电源总进线滤波后。
T2 交流220出去，到PG电机的控制端。
G   双向可控硅的控制触发端（它又来至于光耦的输出的）
双向可控硅T2供给PG电机的的始终都是 220V 50周的交流电，控制电机转速快慢的是可控硅导通角的改变，说的直白，通俗一点的话就是;在相对的时间段里；是导通的时间长一点，还是关闭的时间长一点。
如果是导通的时间长一点的话，电机的转速快一点，万用表测到的电压高一点..........
而控制双向可控硅的是光耦，控制光耦的是占空比，说的通俗一点的话就是在相对的一段时间内，是点亮的时间长一点，还是熄灭的时间长一点....
控制光耦的是MCU，输出的是高电平还是低电平.....
双向可控硅里面装了两只方向相反但特性一样的单向可控硅，一个半波走一个方向的单向可控硅。
PG电机通用版就是为了适应有些电机的霍尔出问题而无法修理而应生的一种应急产品,所以大多数是没有霍尔插头的,所以你就不要非找出来这个插头为什么就没有,它要不要有什么关系,你不管他就行了!
还有通用版一般都是没有电机移相电容的,一般都是把原来板子上的电容取下来先接到电机上,然后接运行R到板子上的acN（一般来讲；这个acN和INacN是相通共用的）,最后把公共C接到电机驱动端就成了
不知道你现在明白了没有，以前人家告诉你直流电有正负，而交流电没有正负，现在你还相信这一句话是真的吗？这不是和PG电机的驱动双向可控硅的走向有矛盾了吗，不要那么盲从，而是要想为什么？？
以前还有些白脖说PG电机是改变了电压和频率;电机才会变速的,这下子你还信吗,明白了吗,没有一个地方可以改变频率和电压,改变的就是"占空比和导通角"如果还是不明白不要紧,要紧的是要明白在一个相对的时间段里面;是高电平时间长一点;还是低电平的时间相对长一点就行了!换一句话来讲就是在这个时间段里面是点亮的时间相对长一点还是熄灭的时间长一点。
而万用表显示的是模拟量;是一个加权平均值,不是真值.所以并不能以万用表显示的数字为依据;认为就是PG电机的控制电压变化了这样的例子在空调里面还有不少,例如步进电机的电压,晶振的电压,遥控接收的电压....

西安周涛

这两天是一年里面最冷的几天，空调制热的效果远不如前几天，那都是正常的现象
理由是这几天室外的环境温度远不如前几天，吸取的热量小多了，所以效果就不如前几天

空调铭牌上面的制热量是在标准工况下能力，当环境温度下降很多的时候，它的实际制热量也就远没有那么多了
这是一个常识
例如当室内温度为7度，室外温度是0度的话，实际的制热能力大约是标准制热量的百分之六七十吧.....

西安周涛

换有人说，制热不好；想多加点氟，可怎么加氟放氟，这压力就是不见涨，问这是咋了...............
你用压力表测的不光是压力，同时还有温度，你看看你的压力表是不是同时压着压力和对应氟的温度呢
当然了；温度不改变，这个压力怎么改 ，它两是绑在一起的

西安周涛

王老五觉得最近这空调制热太差了，于是照二师父的说法加了大约一公斤的氟
插上四通阀线，咋压力没上涨反而下降了，制热的效果更差了
他找二师父讨说法，二师父说是不是阀片坏了，压机没劲了..........
他把室外机能换的差不多都换了，就差换一套新机器了

氟加多了，蒸发压力更高了，蒸发的温度与室外的温差更小了，吸来的热更小了，制热的效果怎么会好...........
制热不好，压力自然是更小了
