手把手教你修空调 系列培训课件

西安周涛

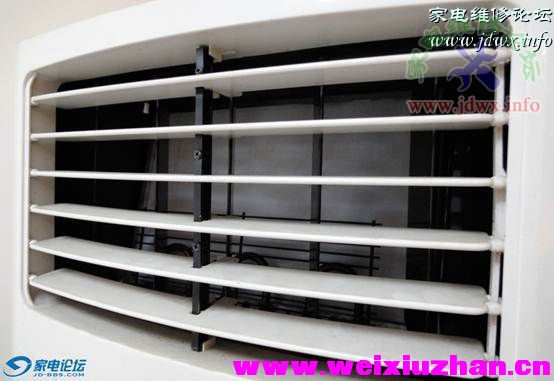

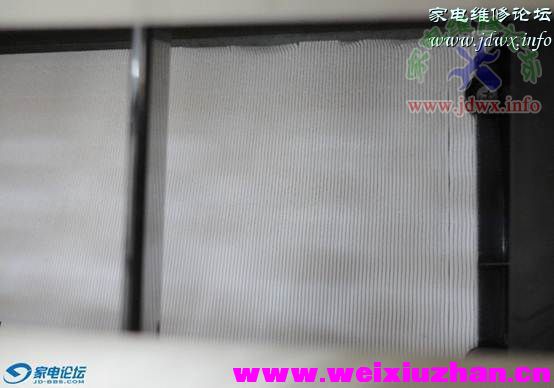

这是化霜的时候在室内机看到的内热交的表现，结霜均匀饱满
应该是氟正常无大碍！

西安周涛

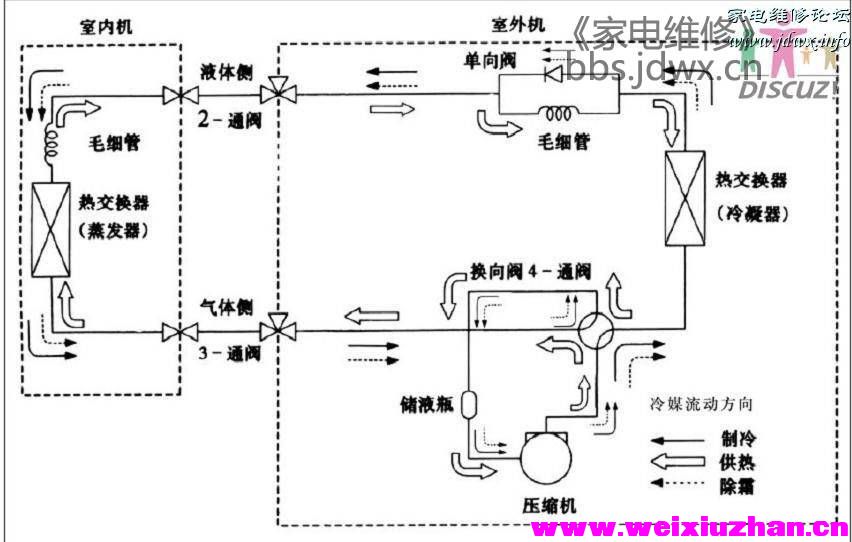

制冷循环系统走向图

西安周涛

刚才工人回来讲这么一个有意思的故事，说是挺好玩的；现在把它分享给大家听听...
说是奥克斯某用户买了一台32的挂机，叫某网点安装，这一个网点不知道是怎么回事竟让一个老工人去安装(我估么着恐怕是冬天活少，把人都辞退了，尽把这个老奴才给留下来了），老把式把室内机的管道线接完，抱起管道和室内机从穿墙洞过，当马上要挂室内机的时候，墙外空调配管打墙洞那折了下去........这个时候用户也看到了，安装工说没事，继续安装.
空调安装完毕，试机效果不好，把用户冷的...安装工说你懂不懂，空调刚启动都是这样......
用户都用了一个多小时了，还是冷，打电话投诉。
那个网点情愿被罚也不去，办事处逼我们去。

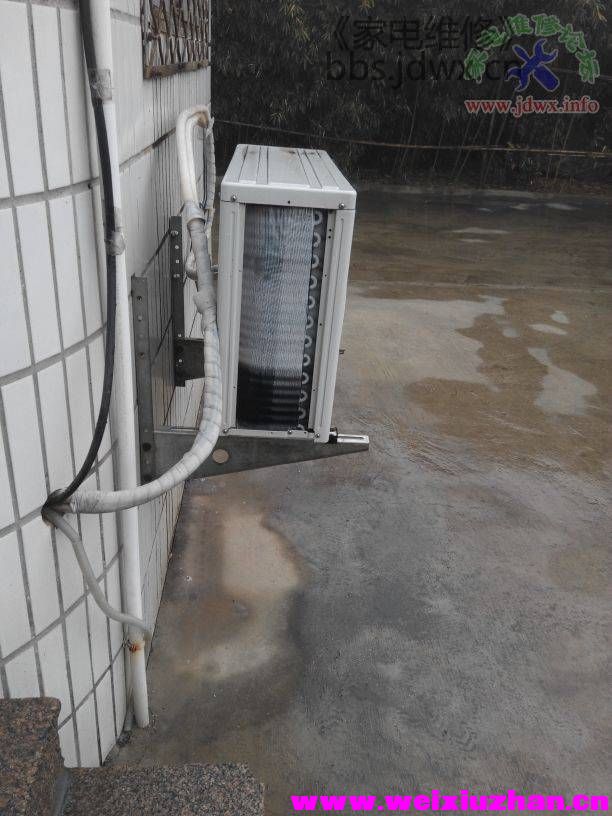

看室外机挺好玩“外热交的上面结霜，而下面却没有霜，也不冷”我叫他把照片拍回来，他说他的手机没有拍照功能“我说是粗管子折瘪了！
检查结果果然如此！

你想；
空调高压高温的气态通过粗管阀粗管子输入到室内机去，可到了粗管子折瘪了的地方，通行受阻，而且还有一点节流，你想还能制热吗？？？不制冷就好了。
系统里的氟并没有少，只是基本都跑到外热交里面去了，而且在外热交的下部基本上还都是液体，液体是无法蒸发，不吸热的，所以就没有什么温差，只能是一个常温了。
压缩机的吸入与排出应该是同比例的，由于排出不充分那么吸入也不会充分，只能是吸外热交上面一部分的氟，这一部分氟被吸走，所以这一部分就会气化吸热，因此这一部分是个冷的襂的...

也就是说氟在内外机的比例已经严重失衡

外热交的上部去压机，只有这些地方能蒸发，所以才会结霜

区别于缺氟的是；
缺氟了是外热交的进口冷，出口不冷
也就是说下面结霜，上面不结霜..

而这个却是刚好相反；
上面结霜而下面却没有霜

而原因不外乎就是；
粗管子握扁
氟加多了

西安周涛

氟从室内机的细管子到室外机的细管阀再到毛细管组；去外热交的底部，盘旋上升到外热交的上部，再到四通阀压机吸入......

缺氟了是外热交的底部超常结霜，而后去外热交的上部，但上面却常温（也叫蒸发无力）不结霜

它这个却是相反；说明外热交的上面蒸发好，而下面却无法蒸发............

这是密度和比容的不同所造成的，外热交的上面比容小，氟能伸开手脚拧动身子，所以能膨胀蒸发，可下面却被挤的紧紧的；想挪挪脚都没有地，只能是憋屈着.......
等挪到外热交的上面就好了...

压机首先抽到的是外热交的上部，而室内机回到室外机到毛细管组后首先来到的就是外热交的底部，即使它到了外热交底部仍旧还是液体

西安周涛

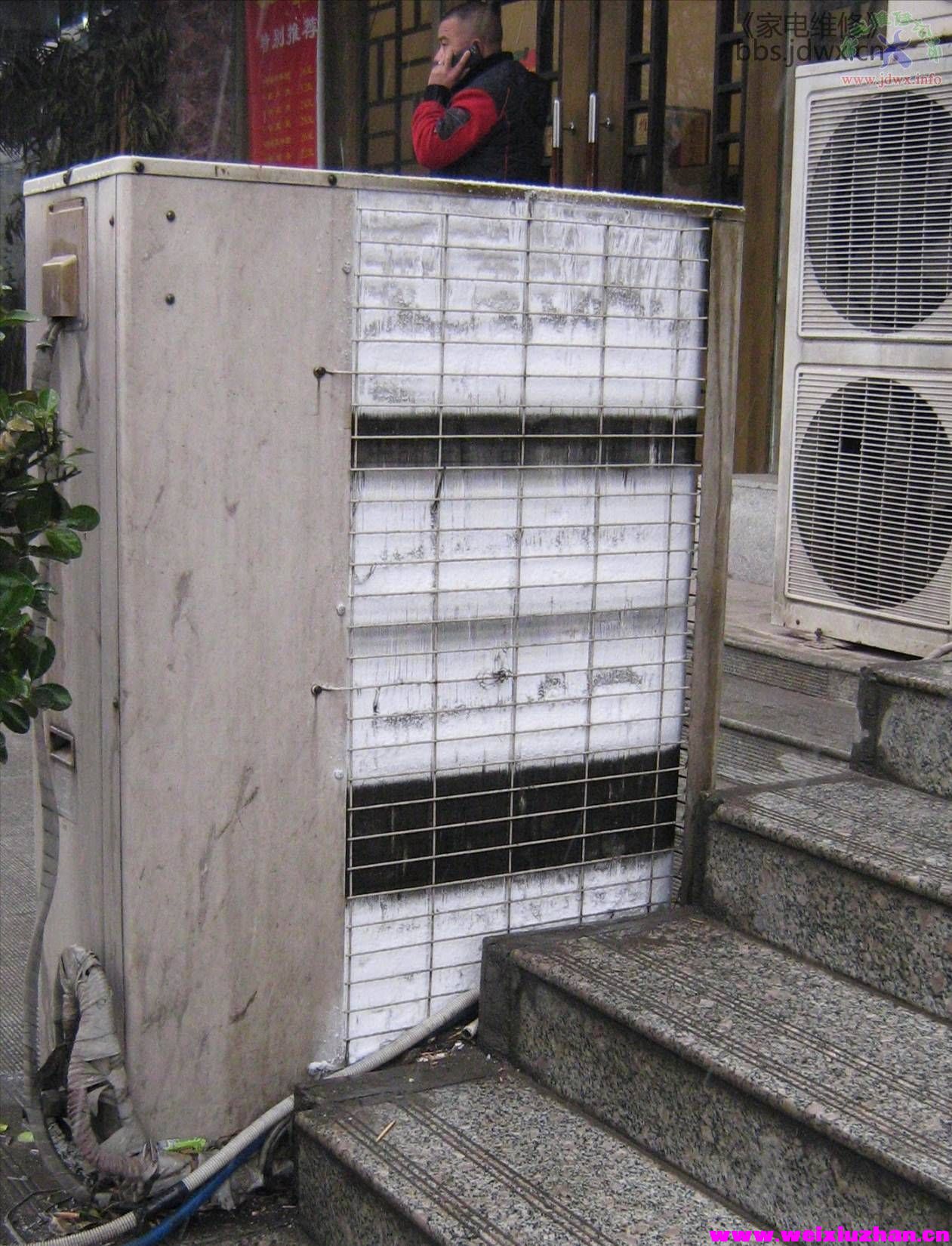

这是分支毛细管堵了！
为什么说它不是缺氟了，而是分支堵了呢？理由很简单，你看正常的分支（某一个热交换器从上到下结霜都很均匀饱满）而他这一支结霜就不好....

西安周涛

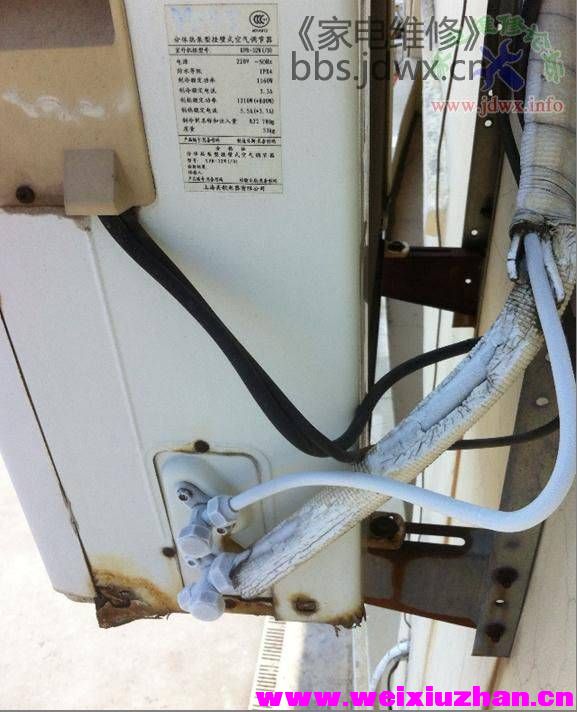

这台空调现在的模式是制热，但粗细管阀和配管都结霜了（你想想室内机肯定的也是制冷了）
压机和外风机都工作
室内风机没有动，原因是防冷风。
检查四通阀已经供上了电，但线圈无阻值（线圈断了）
这种现象在冬天还是比较常见的，有的时候是四通阀没有给上电，有的是四通阀电给上了，线圈也是好的，但是四通阀不换向，有些确实是四通阀有问题，而有些时候却是系统有水分，把四通阀的制动管给冻住了，试试给四通阀制动管加加热试一试

西安周涛

所谓的制动管就是有些网友说的四通阀上面的“毛细管”
这些毛细管在这里不是降压节流的而是相对的高低压来控制主阀体倒向的
主阀体就是有些网友说的尼龙块

西安周涛

所以说你光听到先导阀有没有叮当的声音不见的四通阀就倒向了，而是要听到“气流”的倒向的声音和配管的冷热转换才算！

西安周涛

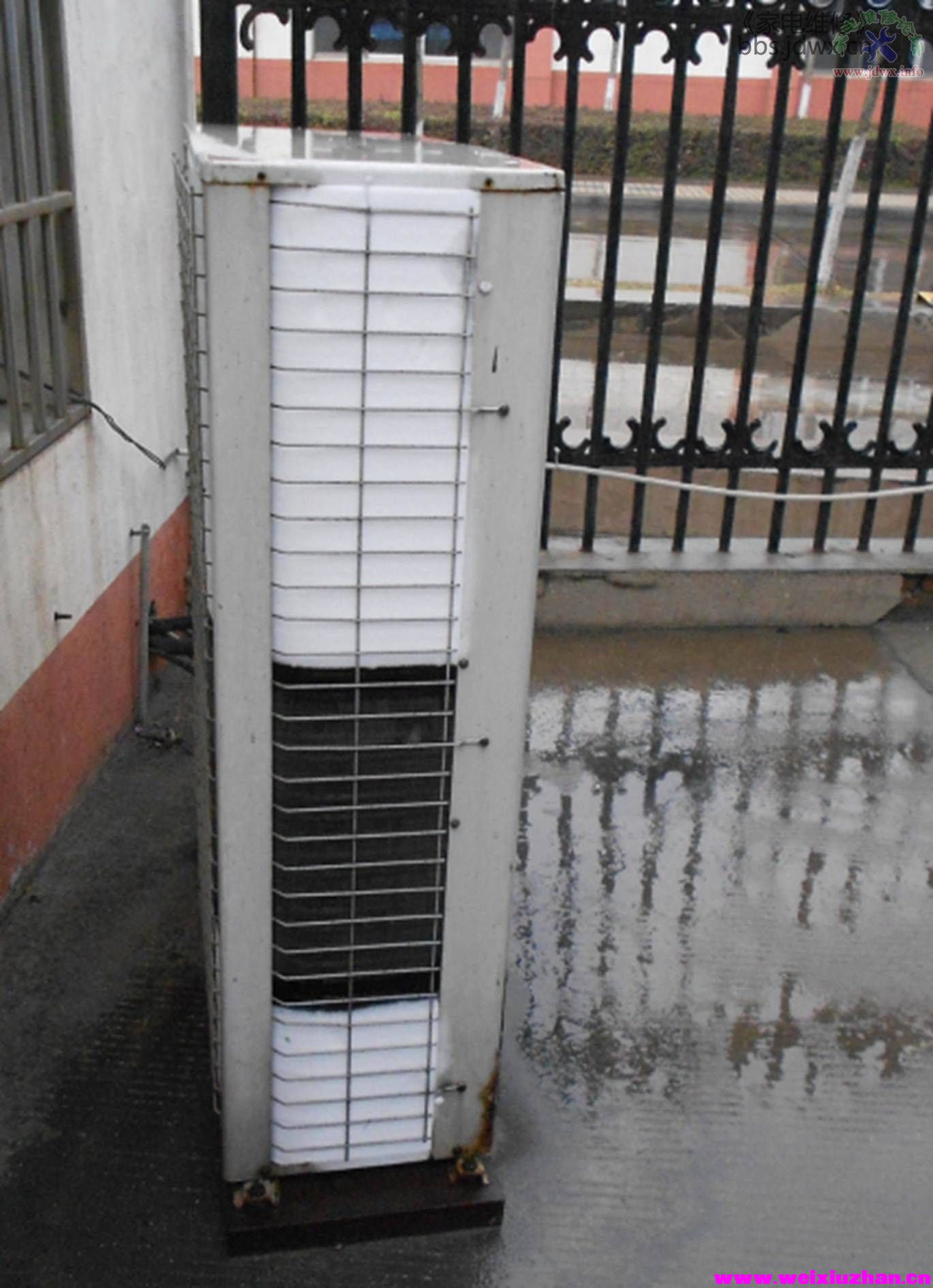

这张图是缺氟了
理由是；
它是由四个小热交换器组成的一个大外热交
每一个小热交换器都有一个进出口
制热时，由下面进去吸热，盘旋上去，由上面的那根管子进总管
缺氟后，闪发点超前，冷气刚进热交换器会超冷（比正常的还要冷，理由是压力低蒸发的温度更低），但由于没有到饱和点，因此氟在前面用力过猛，走到后面就没有了力气，因此热交换器的上面就没有了温度（无法吸热）
因此下面就特别的冷，结冰就非常的容易。
同理化霜的时候，高压高温的气体从热交换器的上面进入，温度挺好（应该是超好，比正常的温度还要热）化霜的效果非常的好水往下流....
可缺氟后；越往下面走就越是没有温度，到了下面就无法化霜，由于冰块的温度较低，还会把上面溜下来的水滞留在这个地方（冰块）
当然加点氟就好了！

西安周涛

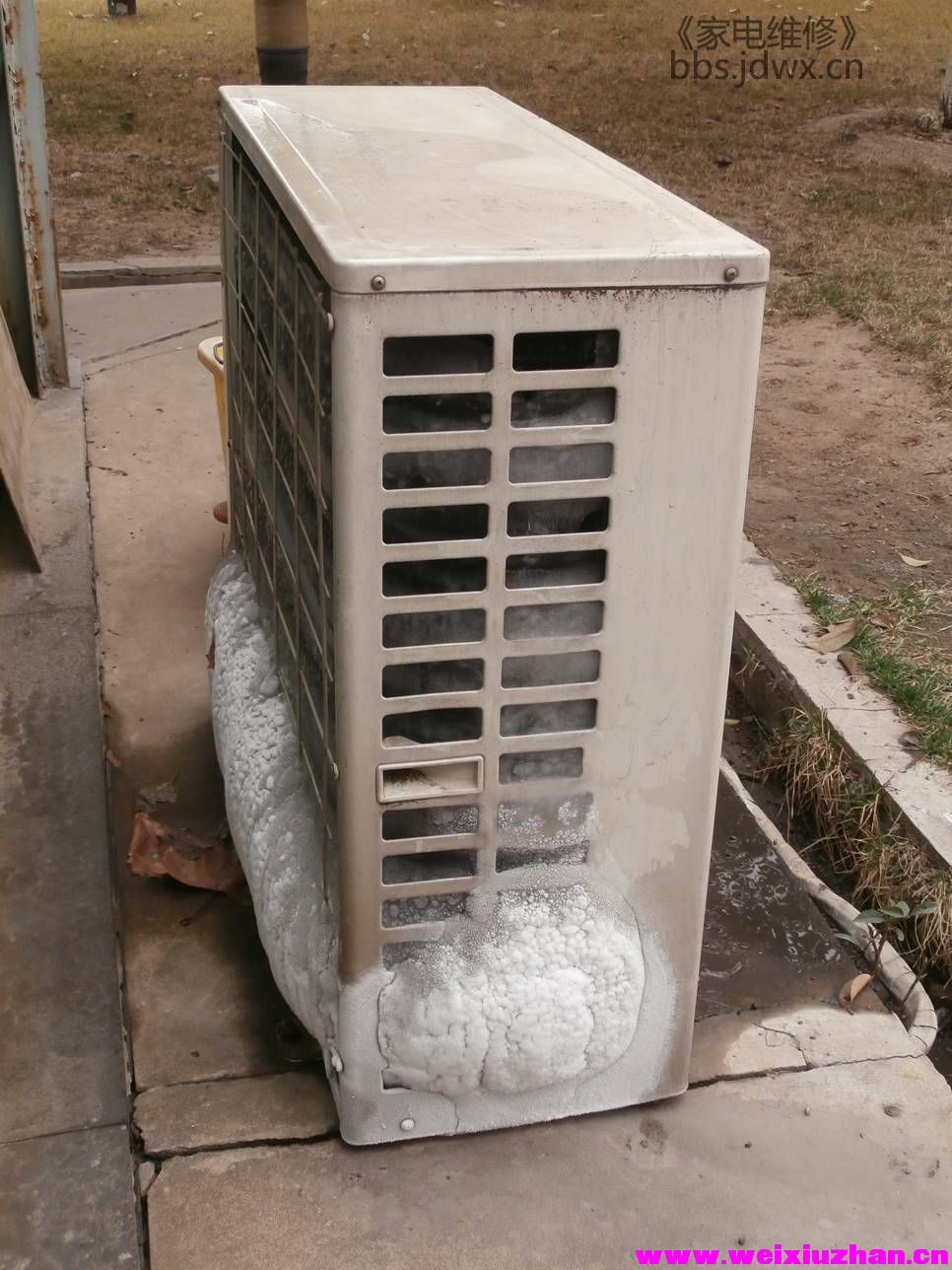

你看，这是咋了，绝不是缺氟！！！！
提示，室外机有分支毛细管
