美的 数码变频空调 显示 E1 请 xia-meng-hua 师傅帮忙指导

我是鸿达

学习了。感谢老师不厌烦///

青荣家电

路过学习了。。。。。谢谢！

骑着野猪撞墙

都烂成那样了，估计是不中用了，这个E1的问题 我经常碰到 启动电路你看看，通病

温情制冷

电脑板坏了  直接换了哦 ..

为你失眠

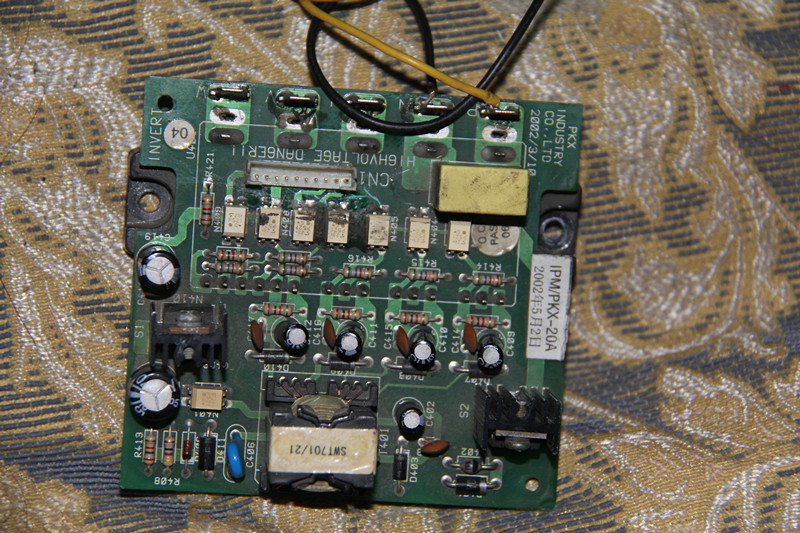

ｘｉａ－ｍｅｎｇ－ｈｕａ老师您好：我有块美的35变频空调模块，空调故障显示E1，经检查直流305V电压有，黄线5V和黑线5V电压没有，P N 与U V W之间正反向都没短路，7805稳压管没有电压，请问老师这模块能修吗？

xia_meng_hua

为你失眠 发表于 2011-12-28 18:03
ｘｉａ－ｍｅｎｇ－ｈｕａ老师您好：我有块美的35变频空调模块，空调故障显示E1，经检查直流305V电压有，黄 ...

看了你所说的，我想问你一个问题，你懂弱电吗，如果你懂的话，那么这就不是一个问题，因为这个模块上面是一个很简单的开关电源电路，其核心模块V401，它的型号是TOP222Y，另外还有几只二极管，D401，D402，D403，我想这个应该不难检查。开关变压器T401次级的稳压电路D406和N401，D406是一个稳压二极管，N401是一个光电耦合器这都是易损件，我的抽屉中那块和你的是一样的模块，我那个是那个25V/470UF电容坏了，你也应该注意下，在维修过程中，你可以脱开7805输入端，判断一下是不是7805以及后级损害造成。当然说了这么多，前提是你得懂弱电维修才行啊。若实在不行了，去电子市场买一个模块算了，现在模块也不贵了，才一百来块钱吧。

为你失眠

ｘｉａ－ｍｅｎｇ－ｈｕａ老师您好：经检查没发现以上管子有什么问题，我换了个TOP222Y后输出各项电压都有了，现在出现了新的问题，这个TOP222Y管子需用火机烧下加点热，整个电路启动输出电压正常，若断电再启动，就启动不起来，用热风枪吹下V401加热后电路立即启动。请教老师问题出在哪里？

为你失眠

ｘｉａ－ｍｅｎｇ－ｈｕａ老师您好：以前没给您说清楚是12V和5v都没有，换过V401后12V  5V及模块供电15V都有，可是断电后再接通以上各项输出电压又没了，给V401加热后各项电压正常输出，现在是不能断电，只要接通就要给V401加热，不然无输出以上几个电压。

xia_meng_hua

为你失眠 发表于 2012-1-1 00:48
ｘｉａ－ｍｅｎｇ－ｈｕａ老师您好：以前没给您说清楚是12V和5v都没有，换过V401后12V  5V及模块供电15V都 ...

看来这个电路中还有隐患，如果你能确保你换的V401 TOP222Y没有问题，那就是电路中还有原件热稳定性不良，在低温下，不能启动，也许你这个在夏天换或许可以使用，这个时候你可以采用代换法直接换掉C402\C403看看结果。以及D401 D402 D403 你在烘烤V401的时候，实际上这几个元件也在加热，这个开关电源没几个，元件，沉下心来检查，应该不难的吧。

玉兴

学习了上面的师傅太牛了。学习了
