松下TC-34P200G的故障

zmj

金蛇 发表于 2013-7-1 13:14
好你像偏转坏了

谢谢您的参与！好像偏转坏了，这倒是有点像，看照片左右两边有一点腰型失真！

zmj

屏幕熄灭后，指示灯不断的连闪三下！这是什么意思？请指导，谢谢！！！

金蛇

zmj 发表于 2013-7-1 21:08
屏幕熄灭后，指示灯不断的连闪三下！这是什么意思？请指导，谢谢！！！

保护关机就会有这种现像，先从保护电路下手，看是哪部分引起，就可着手排徐故障了

zmj

按照上面的情况，能否先判断：1.显象管没有坏！
                            2.高压包没有坏！
                            3.偏转线圈没有坏！
                            4.电源IC没有坏！     ？？？？？
            请发表您的意见，谢谢您的指导！！！

zmj

高魏高 发表于 2013-7-1 13:04
视放管处于截止状态吧，看数字版

谢谢您的参与！数字版拆下来看，也没有发现什么哦。

zmj

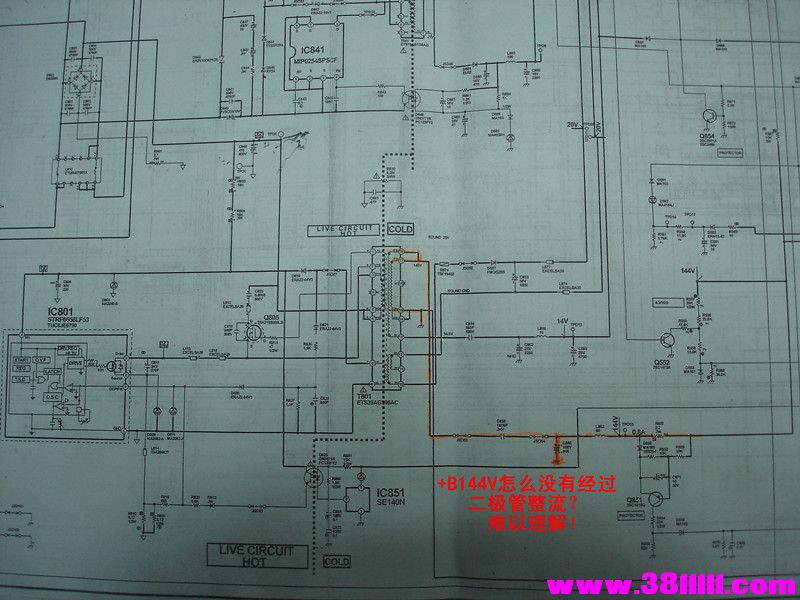

最近查看了该机的图纸，有些地方难以理解！+B电源竟然没有经过整流就进行滤波！行推动变压器的次级竟然可以短接！请看该机的图纸！

zmj

大底板拆回家，在路检查行管，没有坏！该机的图纸多处错漏！只好看实物拉！
1.        把拆回的原装偏转插上》
2.        在+B144V处并上220V100W的灯泡和电压表。
3.        在行管的C-E 接上一只3KV470P的高压电容。
4.        在显象管板的灯丝脚上并上6V灯泡。
5.        把两只消磁电阻临时拆下（修完要装回）
6.        插上电源试机！
测量C840上的电压290V（正常）！
220V100W灯泡亮 +B146V 比图纸高2V。
显象管板上的6V灯很亮，一闪就烧断了！再换一个，一开机，又烧了，于是用2只6V灯泡串联，一开机又烧断了！断就断了，先别管，把电压表接到显象管板224V处，
开机瞬间测量：还是150V（不正常）。
测量D851处15V（比图纸高1V）
开机瞬间测量：D857（即C853正极，正常20V）16V慢慢下降到12V（5秒内）。
              C853负极（正常-20V）     -20V慢慢上升到-23V然后又降回-20V。

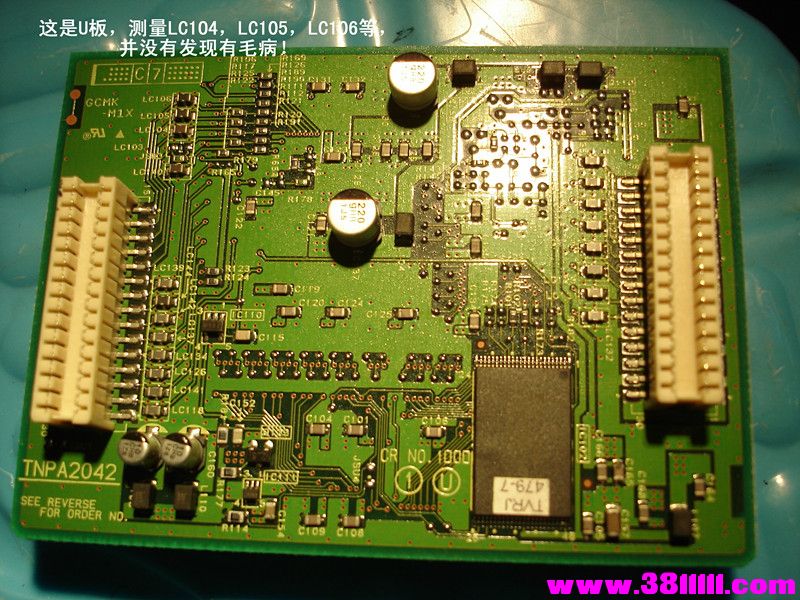

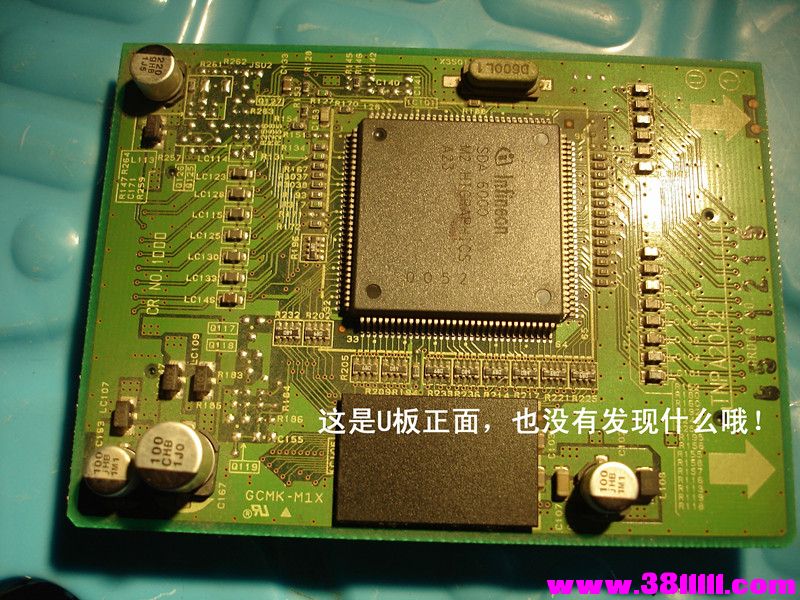

开机瞬间测量：U板上：9V   5V  3.3V  2.5V 基本上都正常！
按照上面所测量的数据，是否高压包是最大的嫌疑犯？请您也帮忙判断一下，发表您的意见，以便更快找到故障点，谢谢！！

想学维修

zmj 发表于 2013-7-18 20:32
大底板拆回家，在路检查行管，没有坏！该机的图纸多处错漏！只好看实物拉！
1.        把拆回的原装偏转插上》
2 ...

有可能是高压包坏了,我以前换过这机的高压包！！

zmj

谢谢想学维修的参与！及发表的意见！

zmj

今天把高压包拆下进行测量：请看图片。邀请大家帮助进行分析，发表您的意见，以便尽快找到故障点，谢谢！！！
