松下TC-34P200G的故障

zmj · 发表于 2013-6-30 21:50:01

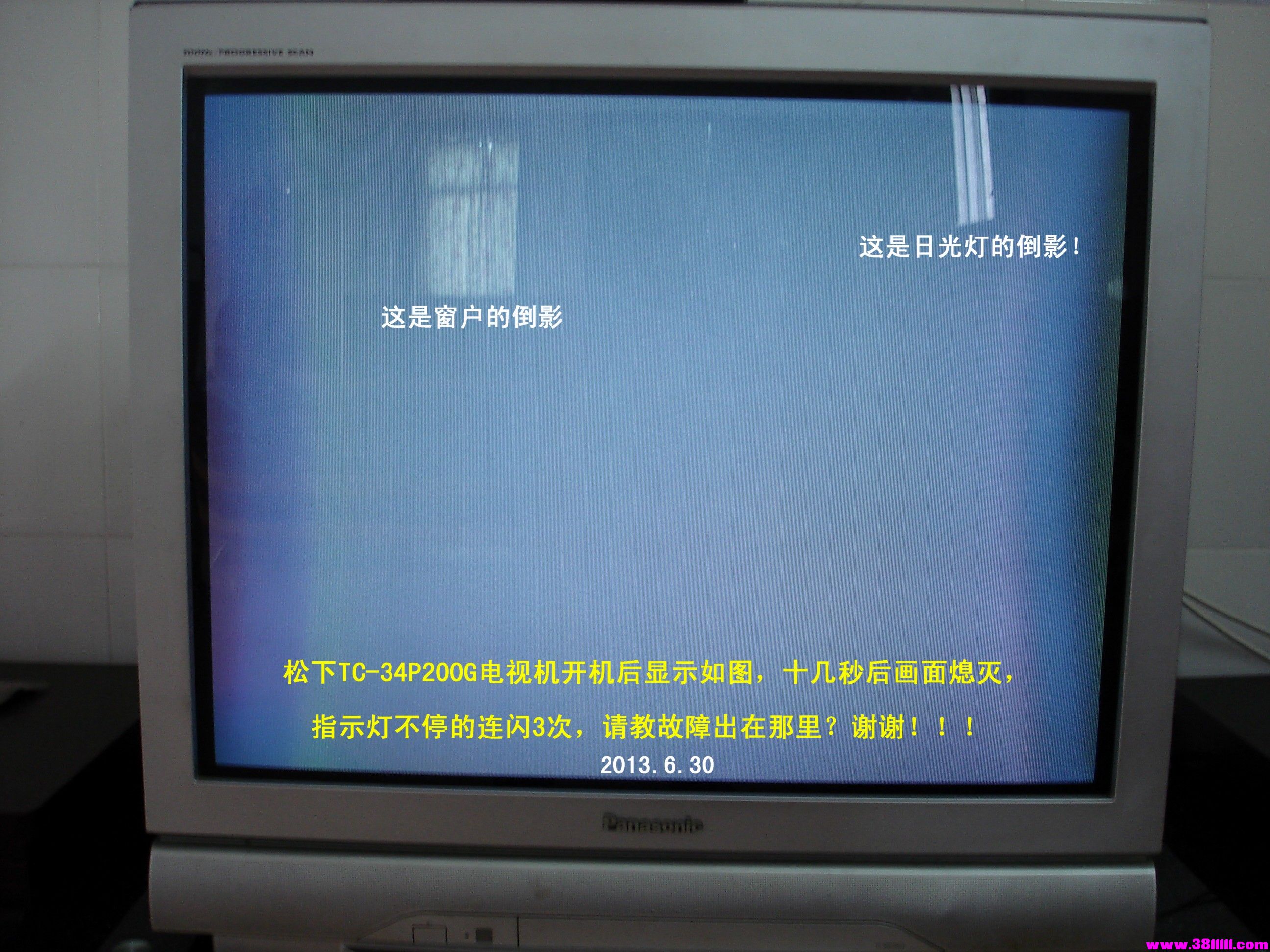

有一台松下TC-34P200G 故障：开机后，有白光栅，无声无画，十几秒后画面熄灭，指示灯不停的连闪三下！不知道是那里坏？请指导，谢谢！！！

天涯浪子 · 发表于 2013-7-1 00:28:20

先补焊电源、扫描相关电路元件。

zmj · 发表于 2013-7-1 06:32:14

谢谢天涯浪子！电源部分没有发现明显的假焊，但也补焊过了，故障不变！
昨天由于时间关系，在朋友家只测量了显象管板L3插头的1脚150V，（正常224V），2脚140V（正常144V），把224V通向三只视放IC（TDA6111Q）处都切断，开机后画面不变，1脚150V也没有升高到224V！不知道故障在那里，还请指导，谢谢！！！

黄德义 · 发表于 2013-7-1 08:01:15

看看滤波电容。

中建维修 · 发表于 2013-7-1 08:23:50

视放滤波电容，整流二极管。看一下。

创远电器电脑 · 发表于 2013-7-1 09:00:04

路过

唐德文 · 发表于 2013-7-1 09:10:06

如果＋B正常　视放电压正常　　建议短时间去掉保护电路看下

高魏高 · 发表于 2013-7-1 13:04:41

视放管处于截止状态吧，看数字版

金蛇 · 发表于 2013-7-1 13:14:20

好你像偏转坏了

zmj · 发表于 2013-7-1 13:24:05

中建维修发表于 2013-7-1 08:23
视放滤波电容，整流二极管。看一下。

谢谢您的参与：在视放224V处，再并上一只250V10UF的，该处还是150V！电压并没有升高！整流二极管，还没有检查！下次去再查！谢谢！还请指导。
