[讨论交流]你能计算或估算电源的输出电压吗（TL431篇）

周凯乐 · 发表于 2013-3-17 19:53:44

探索维修发表于 2013-3-17 08:06
肯定有专业的公式，你在网上搜搜，可能有结果

对的，前面的几个根据电阻在电路中的串联并联关系的分压值就可以算出来了。后面双控的用基尔霍夫电流定律
计算。

春法维修 · 发表于 2013-3-18 09:14:46

本帖最后由春法维修于 2013-3-18 09:16 编辑

这些电源都是较常见的液晶电源或者其他一些小功率电子产品的供电，用双整流管的一般要求输出电流比较大，单整流管的电流小，输出电压一般看滤波电容的耐压估算，用8脚电源芯片直接做电源的一般都是小功率待机电源。

谢岗家禽 · 发表于 2013-3-18 11:10:55

学习学习！！

黄祺益 · 发表于 2014-1-5 20:56:12

本帖最后由黄祺益于 2014-1-5 20:58 编辑

公式有431 组成的知道REF =2.5 就秒玩了 1084 1117 REF =1.25

易田富 · 发表于 2014-1-5 22:05:20

这个利用TL431在正常工作是参考脚的电压是2.5V,也就是说上拉电阻和下拉电阻的接点是2.5V,知道了上下拉电阻的阻值，这还不好计算，最基本的电阻、电流、电压之间的换算了。第一图的计算步骤是2.5/R9（7.8k）=0.32mA,然后0.32*R8（30K)=9.6V，再将9.6+2.5=12.1V就是输出电压了。其他类推，有可调的就取可调的中间值，真正学好了电路基础这个没有难度。

黄祺益 · 发表于 2014-1-6 10:45:05

易田富发表于 2014-1-5 22:05
这个利用TL431在正常工作是参考脚的电压是2.5V,也就是说上拉电阻和下拉电阻的接点是2.5V,知道了上下拉电阻 ...

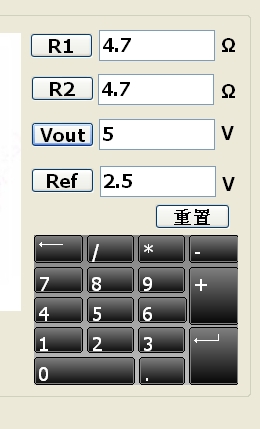

这个很简单用一款软件就搞定了

大邓维修 · 发表于 2014-1-13 19:40:44

会一点维修知识的都会看的问题，回复要扣分。

电视扒手 · 发表于 2014-1-17 22:04:05

431的参考端已知是2.5v，计算电阻值即可知道电源电压了～

天河兔 · 发表于 2014-1-19 14:31:54

很支持楼主的做法，不只是简单计算，实际上这也是一个学习的过程啊！

与你同行（） · 发表于 2014-1-22 20:03:49

学习了，有用处的，谢谢楼主分享
