[讨论交流]你能计算或估算电源的输出电压吗（TL431篇）

莺莺

部分电源图纸没有标出它的输出电压，还有某些机型同属一个机芯，但图纸只有一张，输出电压未必都相同，还有些机器根本就找不到图纸，导致会员修电源时无所适从。如能自己计算或估算，对于维修意义很大，本贴就来讨论电源电压的计算或估算问题。
  一个电源的输出电压与它的稳压控制元件和控制方式有关，常见的控制元件有TL431，晶体管，SEXXX。
另外还有LDO，DC/DC这样的电源，其电压也是可以计算或估算的。
本帖就以TL431为控制核心的电源为例来讨论它的输出电压问题。主要分三种控制方式，单控固定型，单控可调性，双控固定型。请计算或估算下列电源的输出电压。最好说出理由或方法。

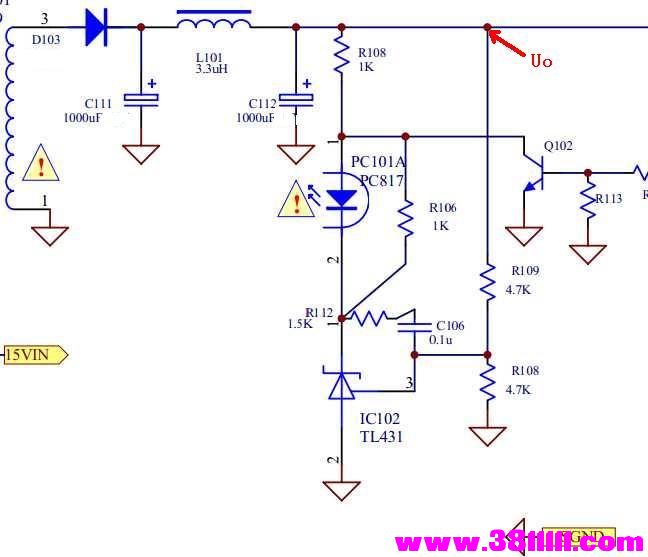

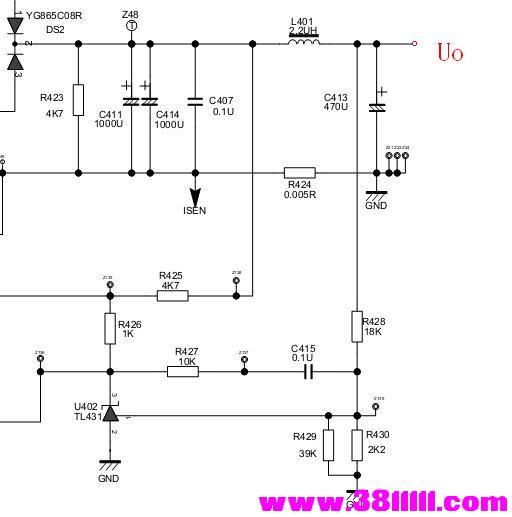

一、单控固定型

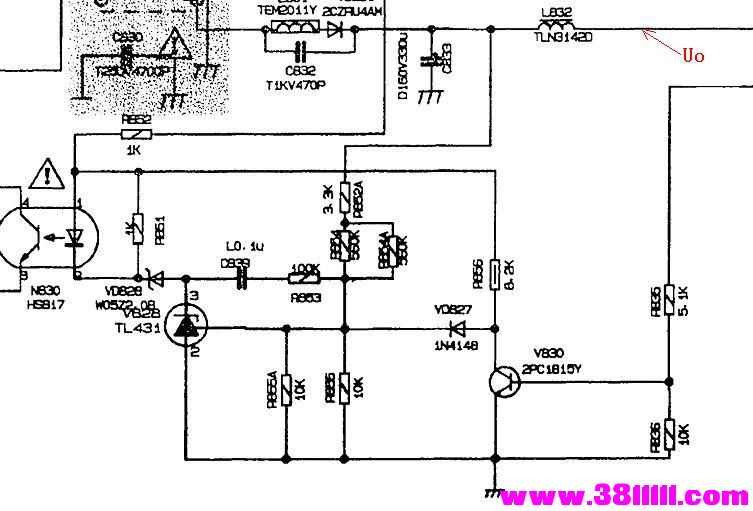

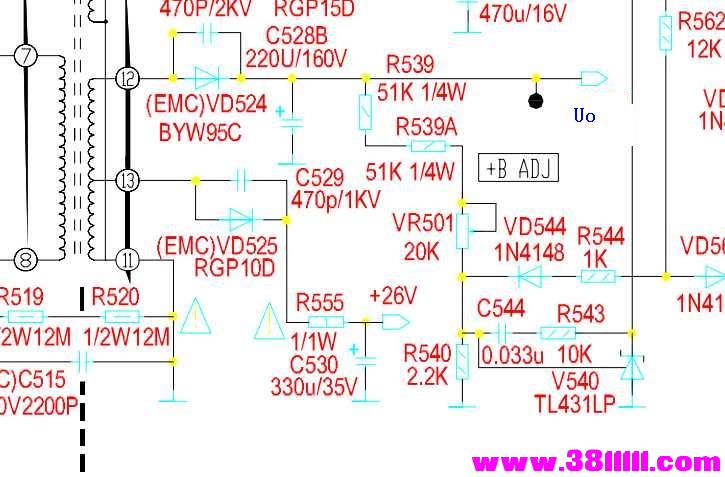

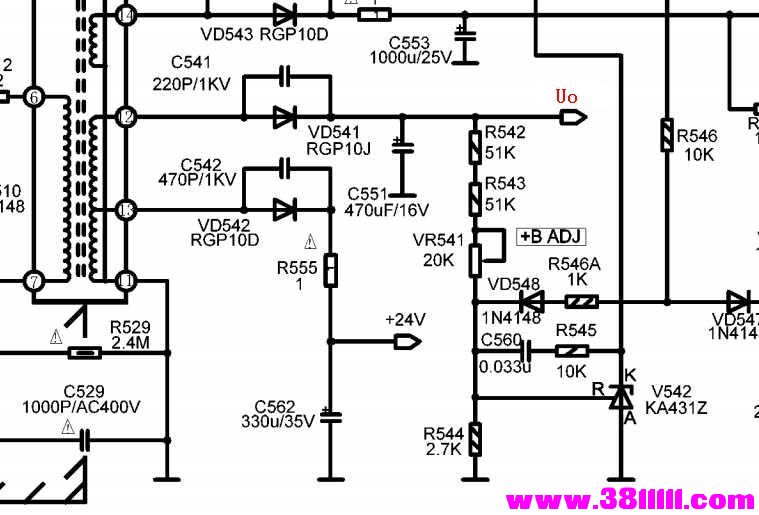

二、单控可调型

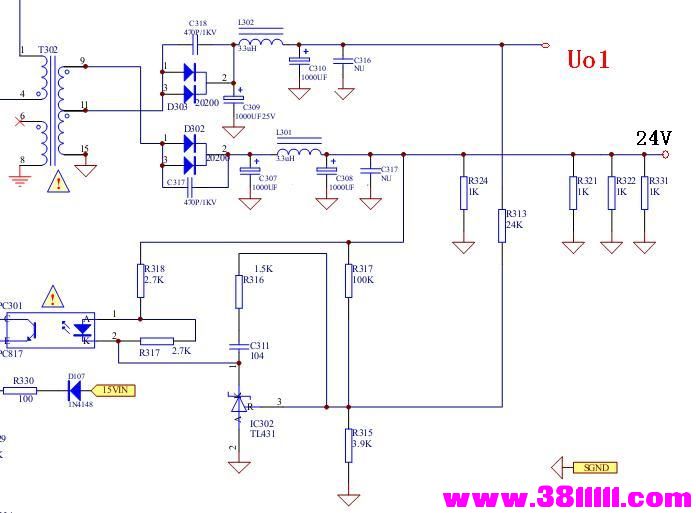

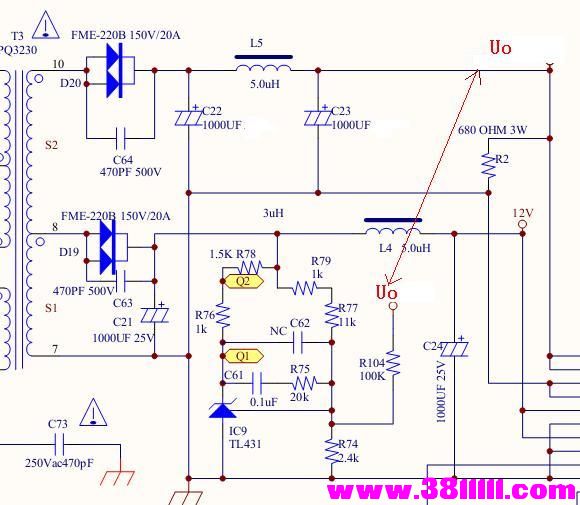

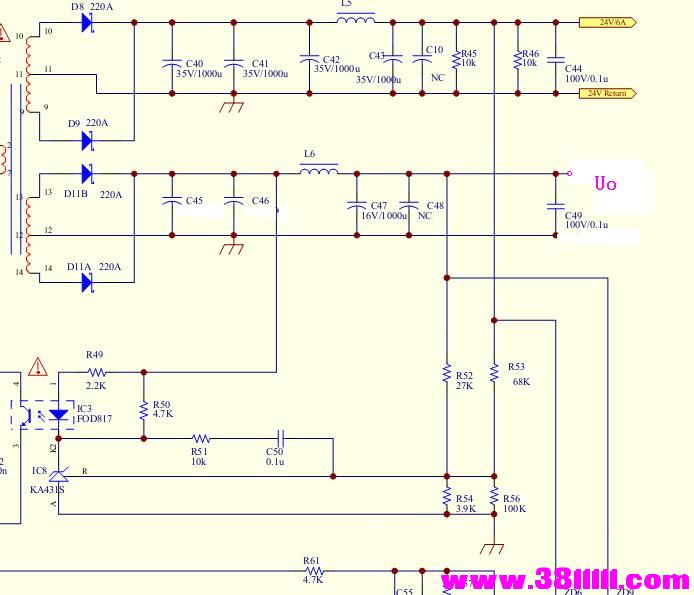

三、双控固定型

酉水钓翁

俺不会计算这些东西，只看电源输出滤波电容的耐压也可估出其输出电压的大致范围。{:soso_e113:}

修到报废

       不知道你所谓的呵呵是什么意思，但是在论坛里面，绝大多数是做维修的，不是做设计的，我们仅仅能够通过电容容量以及耐压，大致估算出电压输出范围，这个题目在实际维修中没有多大实际参考价值，比如后级供电滤波电容在16v的，额定电压不会超过12v，开关电源这个玩意，怎么说呢，仅仅一个431说明不了多大问题，常见开关电源输出电压都是标准的。一般精确估量不需要，仅仅看开关电源设计和选材就可估算了，至于电路图的，通过看开关管以及后级电容，整流等直流稳压技术等，大致可以估算出来，我想电路图关于关键性器件还是标示的非常明确吧！


其他开关管电源，都是这个道理，无非就是3.3v 5v 12v  18v 26v  80v   120v等标准，根据电容耐压基本估计的差不多！
TL431取样仅仅是作为可控稳压电路的一个取样点，应用在不同电路，相同取样电路，输出电压是不一样的。稳压电源输出电压高低不仅仅取决于取样，研究这个没有多大意思，简单的例子，你随便找几个取样的电路，你更改热端（依你画的为参考）的稳压或者震荡工作点，我保证输出电压完全不一致！甚至会有更大差别！


彩电常见110-145V 个别的高清是150v，创维有一款是200v

TL431的，凭电源大小计算，仅仅通过431是看不出什么名堂的。
只要你没有调整过，21的板在105v-115v 25的在120-135v之间。29的和34的基本在135-145v之间。
无法看出你接修的电视+B是多少v的，直接看图像幅度基本看的出来。
顺便看300v电容大小，容量也就八九不离十！话说即使电压高一点和低一点对于行起振是没有多大影响的！
其实还可以通过CPU5v电压看出电压正常与否！+b差不多，5v差不多，电压基本就正常了，行起振看幅度。无差距即可！
这个没有必要追求绝对精确！

双鹰电子

路过

莺莺

修到报废 发表于 2013-3-16 12:32
彩电常见110-145V 个别的高清是150v，创维有一款是200v
TL431的，凭电源大小计算，仅仅通过431是看不出什 ...

呵呵！

周凯乐

根据电阻的分压比可以算出来，第一个电路应该是12v的。R8加R9除以R8乘2.49。后面的电路可以根据串联并联的关系计算。

莺莺

周凯乐 发表于 2013-3-16 13:30
根据电阻的分压比可以算出来，第一个电路应该是12v的。R8加R9除以R8乘2.49。后面的电路可以根据串联并联的关 ...

（30/7.8）*2.49=9.5769    不等于12V呀！感谢参与！

精艺电脑晴雨天

修到报废 发表于 2013-3-16 12:32
彩电常见110-145V 个别的高清是150v，创维有一款是200v
TL431的，凭电源大小计算，仅仅通过431是看不出什 ...

说的精辟，学习了！

周凯乐

莺莺 发表于 2013-3-16 13:38
（30/7.8）*2.49=9.5769    不等于12V呀！感谢参与！

（30+7.8）/7.8*2.49=12.0669  R8和R9的总电阻与电阻R9的比值再乘控制电压2.49=12.0669
也可以反过来验证12v除以37.8等于0.32毫安，再用0.32毫安乘以R9的电阻值7.8K等于2.49

莺莺

周凯乐 发表于 2013-3-16 14:02
（30+7.8）/7.8*2.49=12.0669  R8和R9的总电阻与电阻R9的比值再乘控制电压2.49=12.0669
也可以反过来验证 ...

呵呵，看错了:    高手     下面的几个不妨说一下！
