图文详解电气控制柜元件安装接线配线规范

2. 为电柜低压单元，继电器，接触器使用熔断器以保护。当对主电源电网的情况不了解时，建议最好加进线电抗器。

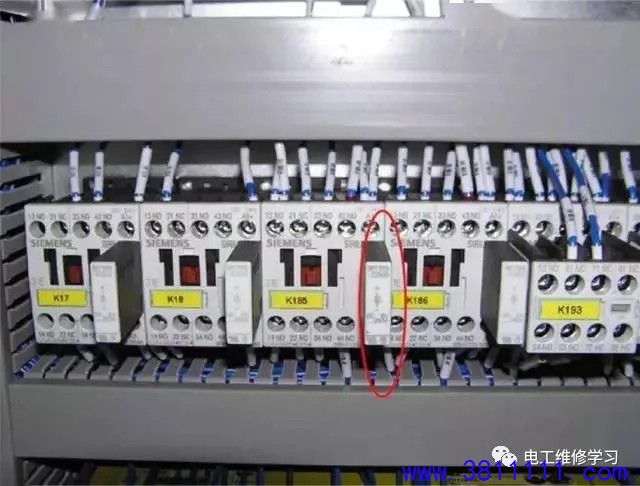

3. 确保传导柜中的接触器有灭弧功能，交流接触器采用R－C抑制器，直流接触器采用“飞轮”二极管，装入绕组中。压敏电阻抑制器也是很有效的。下图便为接触器上面的反向二极管。

4. 如果设备运行在一个对噪声敏感的环境中，可以采用EMC滤波器减小辐射干扰。同时为达到最优的效果，确保滤波器与安装板之间应有良好的接触。

5. 信号线最好只从一侧进入电柜，信号电缆的屏蔽层双端接地。如果非必要，避免使用长电缆。控制电缆最好使用屏蔽电缆。模拟信号的传输线应使用双屏蔽的双绞线。低压数字信号线最好使用双屏蔽的双绞线，也可以使用单屏蔽的双绞线。模拟信号和数字信号的传输电缆应该分别屏蔽和走线。不要将24VDC和115/230VAC信号共用同一条电缆槽！在屏蔽电缆进入电柜的位置，其外部屏蔽部分与电柜嵌板都要接到一个大的金属台面上。

6. 电机电缆应独立于其它电缆走线，其最小距离为500mm。同时应避免电机电缆与其它电缆长距离平行走线。如果控制电缆和电源电缆交叉，应尽可能使它们按90度角交叉。同时必须用合适的夹子将电机电缆和控制电缆的屏蔽层固定到安装板上。

7. 为有效的抑制电磁波的辐射和传导，变频器的电机电缆必须采用屏蔽电缆，屏蔽层的电导必须至少为每相导线芯的电导的1/10。

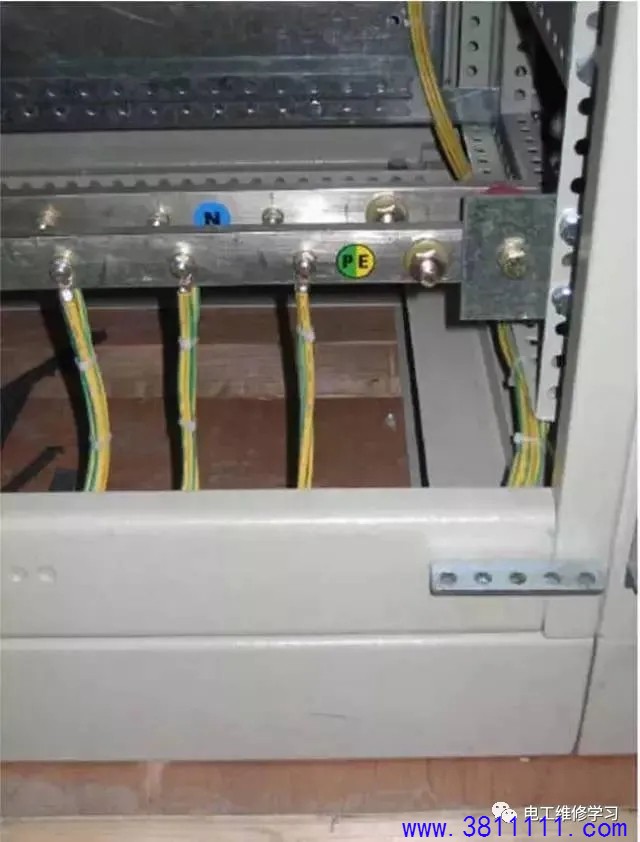

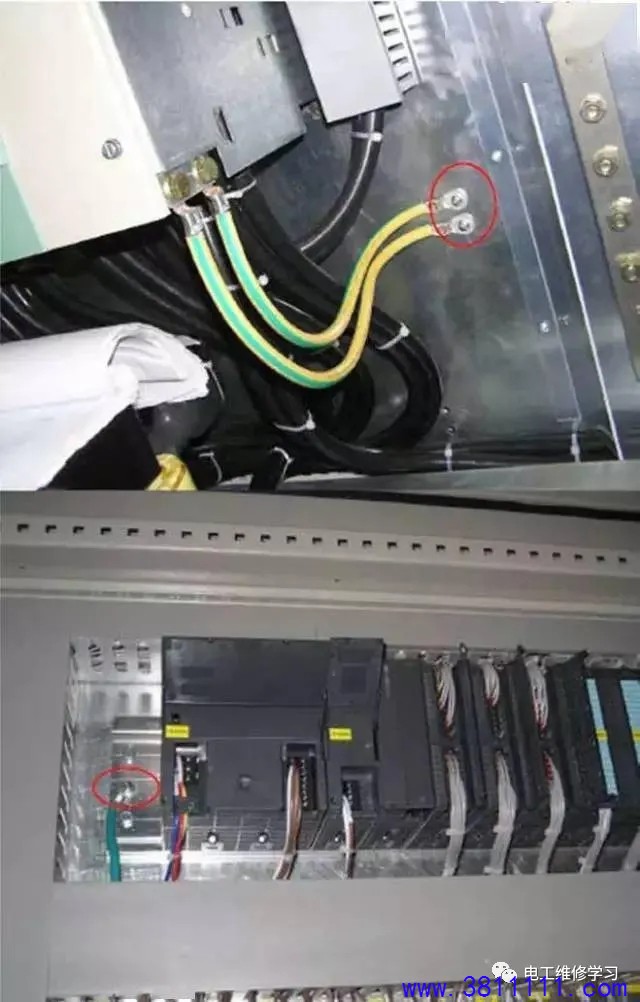

8. 中央接地排组和PE导电排必须接到横梁上(金属到金属联接) 。它们必须在电缆压盖处正对的附近位置。中央接地排额外还要通过另外的电缆与保护电路(接地电极) 连接。屏蔽总线用于确保各个电缆的屏蔽连接可靠，它通过一个横梁实现大面积的金属到金属联接。

9. 不能将装有显示器的操作面板安装在靠近电缆和带有线圈的设备旁边，例如电源电缆，接触器，继电器，螺线管阀，变压器等等，因为它们可以产生很强的磁场。

10. 功率部件 (变压器，驱动部件，负载功率电源等)与控制部件(继电器控制部分，可编程控制器) 必须要分开安装。但是并不适用于功率部件与控制部件设计为一体的产品，变频器和相关的滤波器的金属外壳，都应该用低电阻与电柜连接，以减少高频瞬间电流的冲击。理想的情况是将模块安装到一个导电良好，黑色的金属板上，并将金属板安装到一个大的金属台面上。喷过漆的电柜面板，DINN导轨或其他只有小的支撑表面的设备都不能满足这一要求。

下图便为一个电柜的基本布局：

11. 设计控制柜体时要注意EMC的区域原则，把不同的设备规划在不同的区域中。每个区域对噪声的发射和抗扰度有不同的要求。区域在空间上最好用金属壳或在柜体内用接地隔板隔离。并且考虑发热量，进风风扇与出风风扇的安装，一般发热量大的设备安装在靠近出风口处。进风风扇一般安装在下部，出风风扇安装在柜体的上部。

12. 根据电柜内设备的防护等级，需要考虑电柜防尘以及防潮功能，一般使用的设备主要为：空调，风扇，热交换器，抗冷凝加热器。同时根据柜体的大小合适的选择不同功率的的设备。关于风扇的选择，主要考虑柜内正常工作温度，柜外最高环境温度，求得一个温差，风扇的换气速率，估算出柜内空气容量。已知三个数据：温差，换气速率，空气容量后，求得柜内空气更换一次的时间，然后通过温差计算求得实际需要的换气速率。从而选择实际需要的风扇。因为一般夜间，温度下降，故会产生冷凝水，依附在柜内电路板上，所以需要选择相应的抗冷凝加热器以保持柜内温度。

电气柜日常维护和检修：

检查电柜周围环境，利用温度计，湿度计，记录仪检查周围温度-10℃~+50℃，周围湿度90%以下，是否冻结。

检查全部装置是否有异常振动，异常声音。

检查电源电压主回路电压是否正常。

拆下变频器接线，将端子R, S, T, U, V, W一齐短路，用DC500V级兆欧表测量它们与接地端子间的绝缘电阻。应在5M欧以上，加强紧固件，利用观察观察元件是否有发热的迹象。

检查端子排是否损伤，导体是否歪斜，导线外层是否破损。

检查滤波电容器是否泄漏液体，是否膨涨，用容量测定器测量静电容应在定额容量的85%以上；检查继电器动作时是否有“Be，Be”声音，触点是否粗糙、断裂；检查电阻器电阻器绝缘物是否有裂痕，确认是否有断线。

检查变频器运行时，各相间输出电压是否平衡；进行顺序保护动作试验、显示、保护回路是否异常。

检查冷却系统是否有异常振动、异常声音，连接部件是否有松脱。
