图文详解电气控制柜元件安装接线配线规范

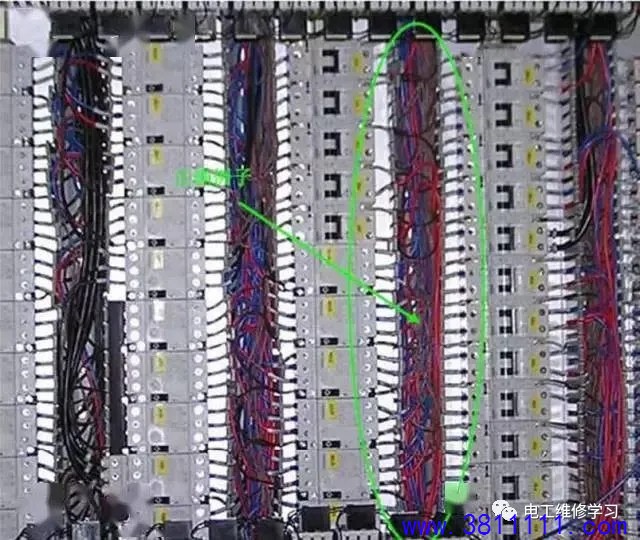

以下为错误接法：

4. 母线应避开飞弧区域。

5. 当交流主电路穿越形成闭合磁路的金属框架时，三相母线应在同一框孔中穿过。接线不规范，必须把进入线槽的大电缆外层都剥开，把所有导线压进线槽。

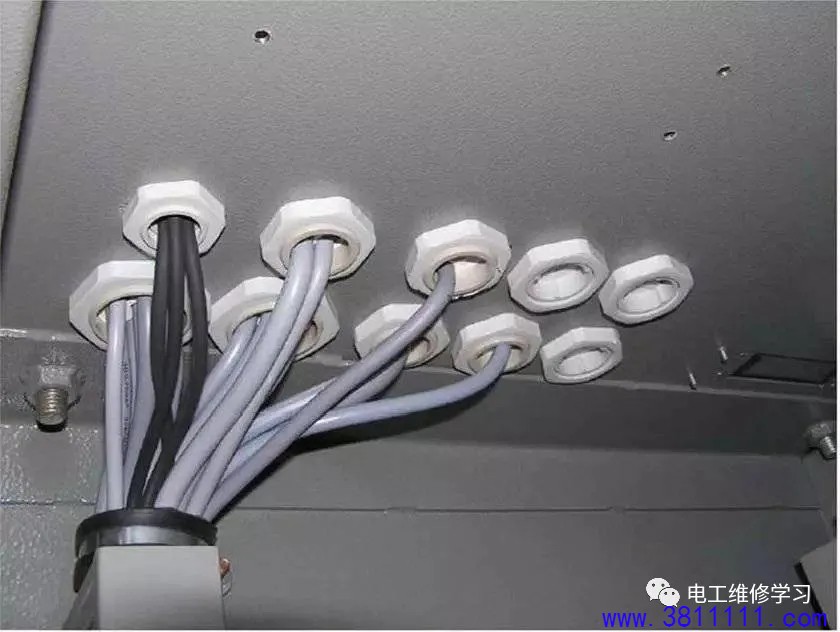

6. 电缆与柜体金属有摩擦时，需加橡胶垫圈以保护电缆。

以下为错误接接法。

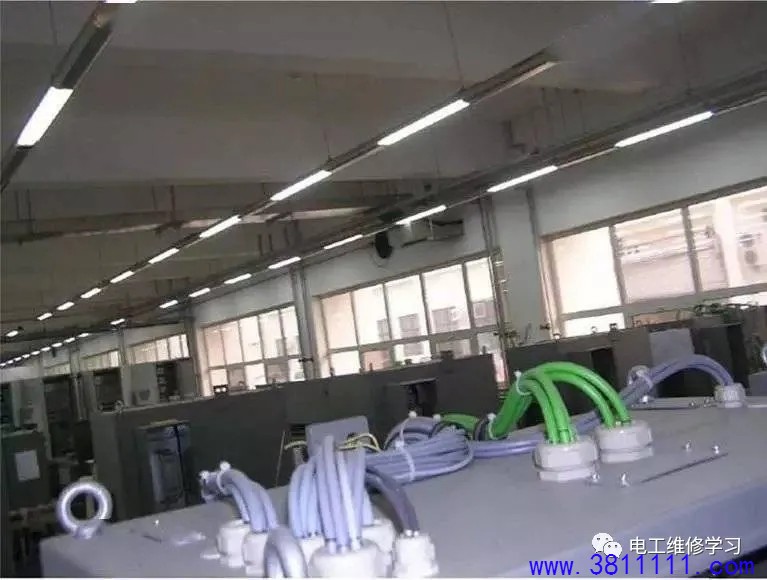

7. 电缆连接在面板和门板上时，需要加塑料管和安装线槽。柜体出线部分为防止锋利的边缘割伤绝缘层，必须加塑料护套。

8. 柜体内任意两个金属零部件通过螺钉连接时，如有绝缘层均应采用相应规格的接地垫圈, 并注意将垫圈齿面接触零件表面，以保证保护电路的连续性。

9. 当需要外部接线时，其接线端子及元件接点距结构底部距离不得小于200mm，且应为连接电缆提供必要的空间。

10. 提高柜体屏蔽功能，如需要外部接线，出线时，需加电磁屏蔽衬垫，柜体孔缝要求为求缝长或孔径小于λ //(10~100）。如果需要在电柜内开通风窗口，交错排列的孔或高频率分布的网格比狭缝好，因为狭缝会在电柜中传导高频信号。

11. 螺栓紧固标识

生产中紧固的螺栓应标识蓝色

检测后的紧固的螺栓应标识红色

12. 注意装配配铜排时应应戴手套。

附注:

1、抽屉单元（尤其是1000mm 模高）中联接到二次接插件的二次线长度上应留有裕量。

2、铜排冲孔应注意去毛刺，尤其是方孔时。

3、绝缘支撑厚度应不大于10mm，要注意检查。

4、装元器件之前要看看说明书，否则装完后不易查出。

5、抽屉机械连锁，尤其是IP42时，要考虑密封条的厚度，或磨成尖角。

6、抽屉单元按钮弹簧的强度要提高。

7、大截面积铜排联接后要用塞尺复检，注意平垫的使用。

8、不同电压等级的端子要分开。

9、标牌的粘贴，要用3M胶，可用502点一下。

10、门内线槽不能用双面胶贴，可以502，注意别留缝隙。

11、用于外部接线端子的线槽应加大。

12、线槽不要与主回路输出端太近。

13、零序互感器要用自身所带铜排联接。

14、成柜要做出厂检验。

15、导线经过隔板时要加护套。

16、导线中间不要有接头。

17、电缆支架要合理。

18、考虑安装维护的安全。

四、电柜布局

1. 确保传动柜中的所有设备接地良好，使用短和粗的接地线连接到公共接地点或接地母排上。连接到变频器的任何控制设备(比如一台PLC)要与其共地，同样也要使用短和粗的导线接地。最好采用扁平导体（例如金属网），因其在高频时阻抗较低。
