图文详解电气控制柜元件安装接线配线规范

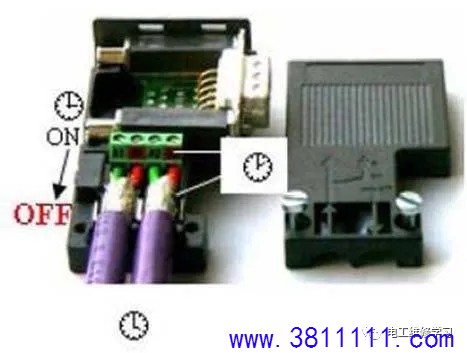

12. 带电阻的 ProfiBus 插头的连接（适用于二根电缆的连接）

连接的两根导线是在插头之内的串联

推动开关置“OFF”位置

编织的屏蔽带准确的放置在金属导向装置上

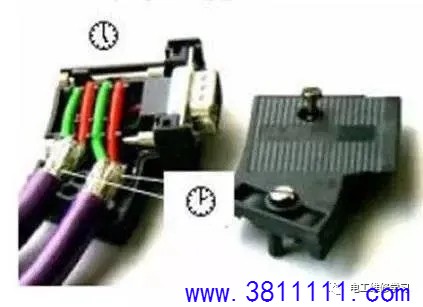

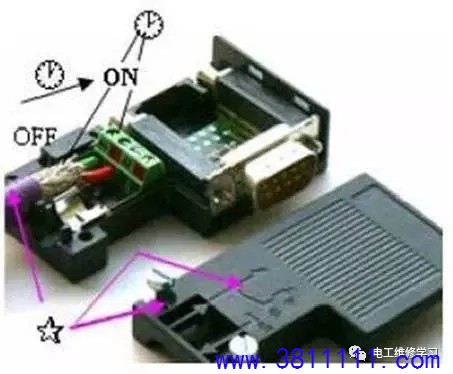

13. 不带电阻的ProfiBus插头的连接

编织的屏蔽带准确的平放在金属导向装置上。

导向装置中的两根红绿线放置在刀口式端子上。

绿导线：连接点A

红导线：连接接点B

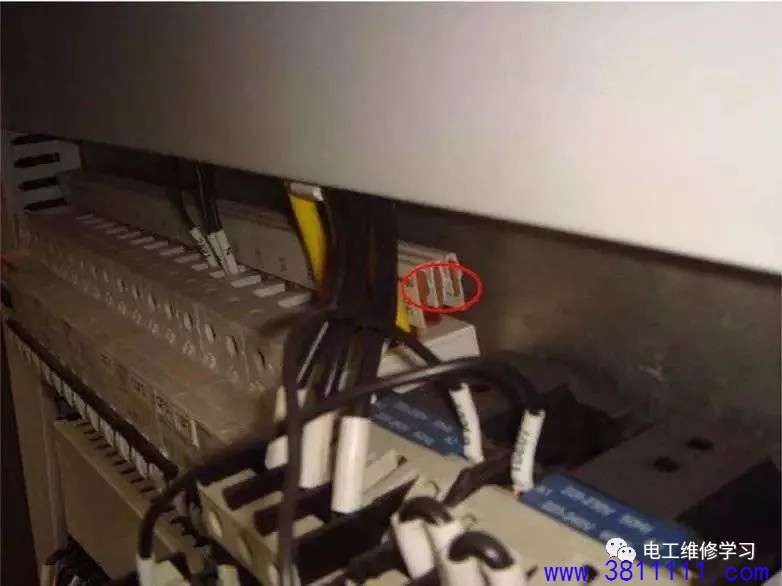

14. 回拉式弹簧端子的联接

导线的剥线长度：10mm

导线插入端子口中，直到感觉到导线已插到底部。

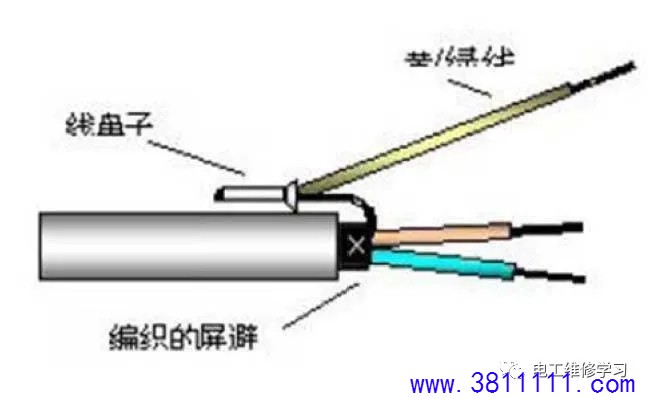

15. 抽屉中Profibus屏蔽电缆的连接

拧紧屏蔽线至约15mm长为上；

用线鼻子把导线与屏蔽压在一起；

压过的线回折在绝缘导线外层上。

用热缩管固固定导线连连接的部分

三、一次回路布线

1. 一次配线应尽量选用矩形铜母线，当用矩形母线难以加工时或电流小于等于100A可选用绝缘导线。接地铜母排的截面面积=电柜进线母排单相截面积×1/2 。

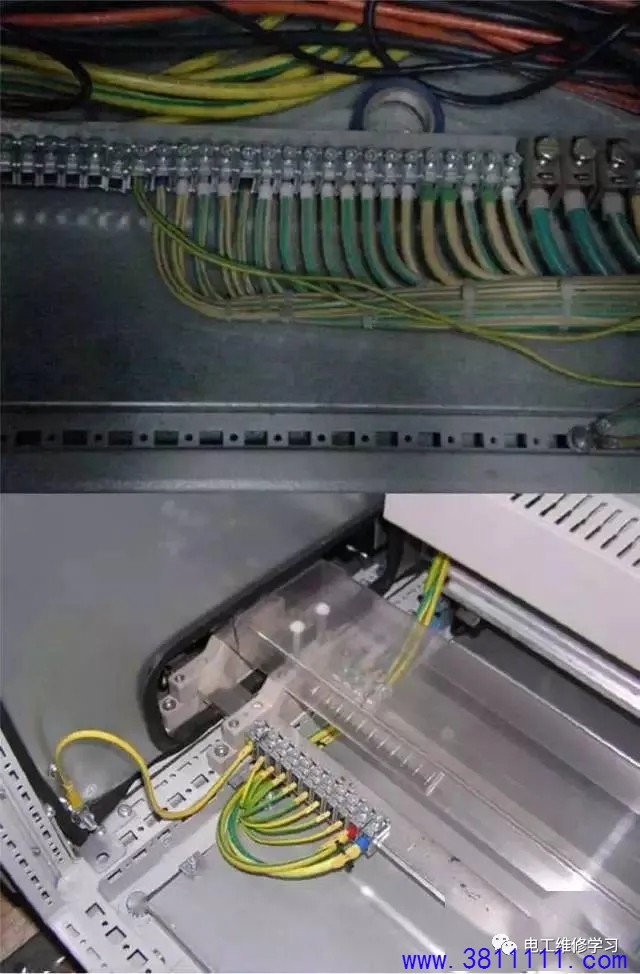

接地母排与接接地端子：

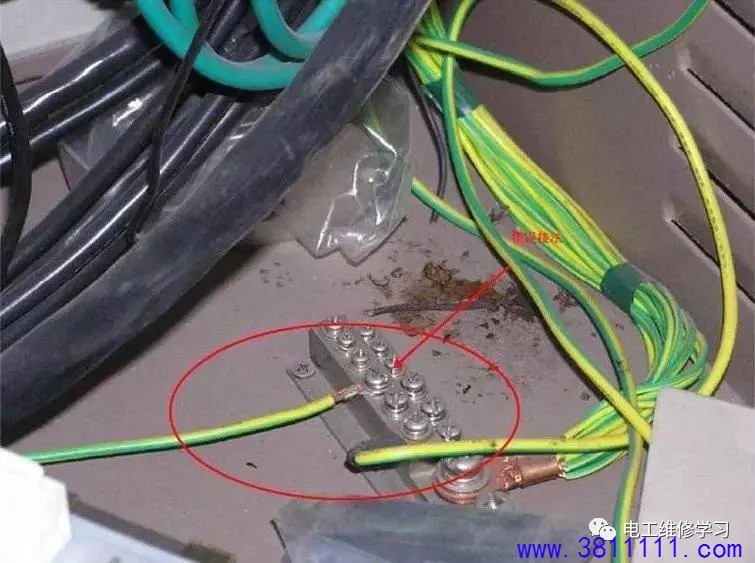

以下为错误接接法：

2. 汇流母线应按设计要求选取，主进线柜和联络柜母线按汇流选取，分支母线的选择应以自动空气开关的脱扣器额定工作电流为准，如自动空气开关不带脱扣器，则以其开关的额定电流值为准。对自动空气开关以下有数个分支回路的，如分支回路也装有自动空气开关，仍按上述原则选择分支母线截面。如没有自动空气开关，比如只有刀开关、熔断器、低压电流互感器等则以低压电流互感器的一侧额定电流值选取分支母线截面。如果这些都没有，还可按接触器额定电流选取，如接触器也没有，最后才是按熔断器熔芯额定电流值选取。

主回路的走线：

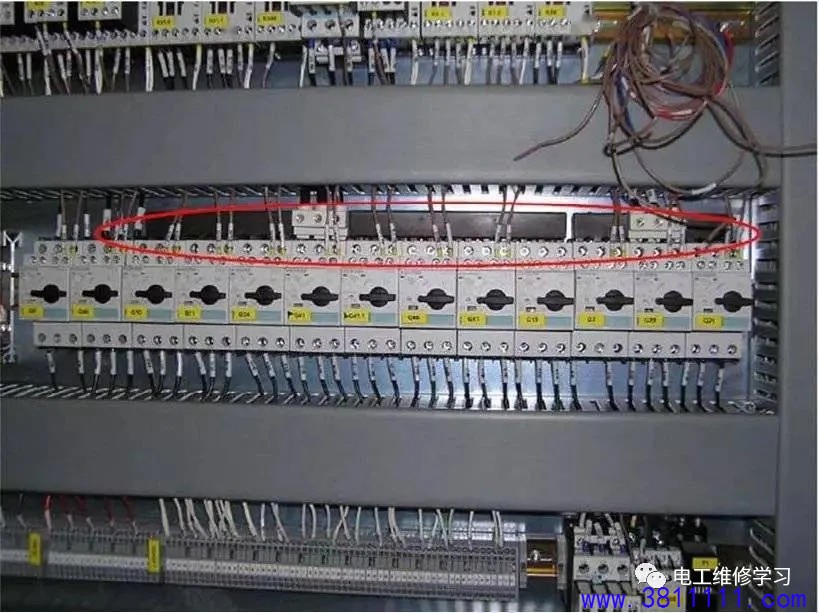

分支回路汇流排的正确接法（红圈处）：

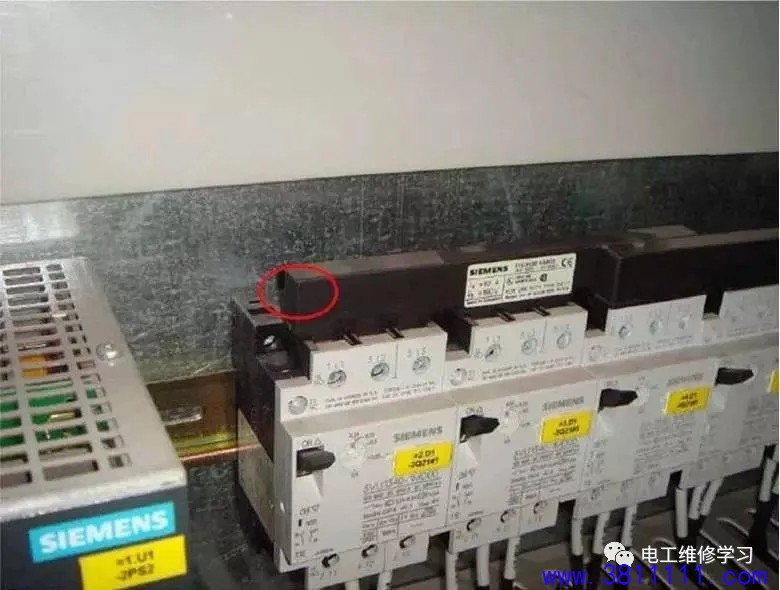

分支回路的汇流排的错误接法（红圈处）：

3. 铜母线载流量选择需查询有关文档，聚氯乙烯绝缘导线在线槽中，或导线成束状走行时，或防护等级较高时应适当考虑裕量。
