5、取样反馈电路

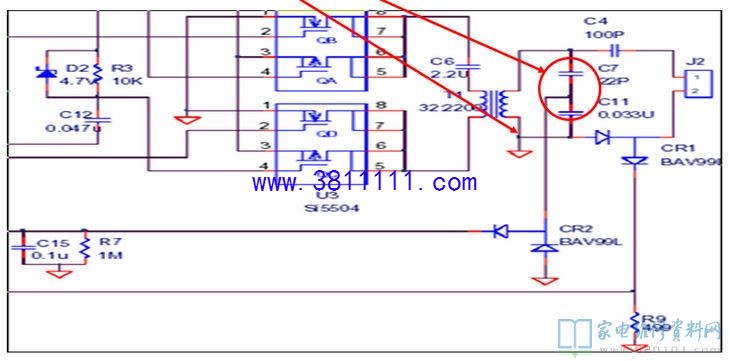

取样电路分过压保护取样和电流保护取样两种。在升压变压器的次级高压输出端并联有两个电容，将两个电容之间的电位作为电压取样点，经二极管整流滤波后产生的电压作为过压保护反馈电压，加到PWM控制IC的过压保护输入脚。将升压变压器次级接地的一端作为电流保护的取样端，经二极管整流滤波后产生的电压作为电流保护反馈电压，加到PWM控制IC的电流反馈输入脚。

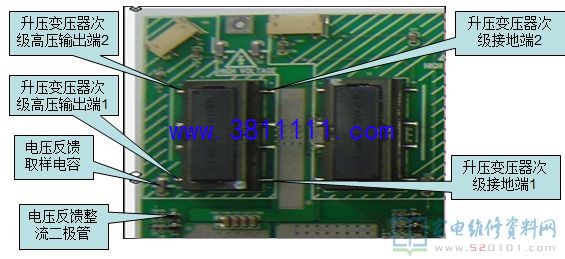

取样反馈电路识别
灯管插座的每一端与升压变压器的一个次级高压输出端相连，该脚所连的电容（贴片或瓷片）即为过压保护取样电容，电容的另一端接一个整流二极管，二极管正端的电压即为电压反馈取样电压。有的电路在升压变压器的次级接地端会接一个二极管，则该二极管即为电流取样二极管。

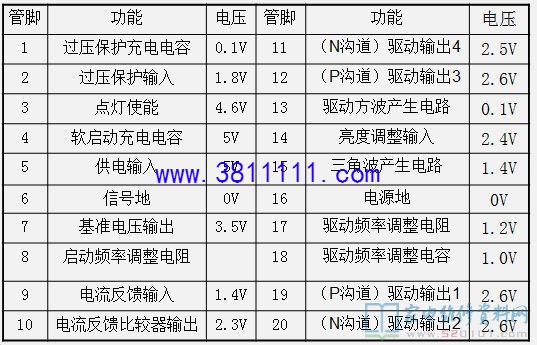

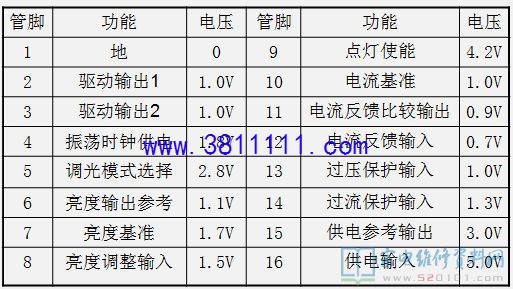

五、部分背光板主控IC管脚介绍 1、OZ960、OZ964各脚功能（26寸奇美、37寸友达屏使用）

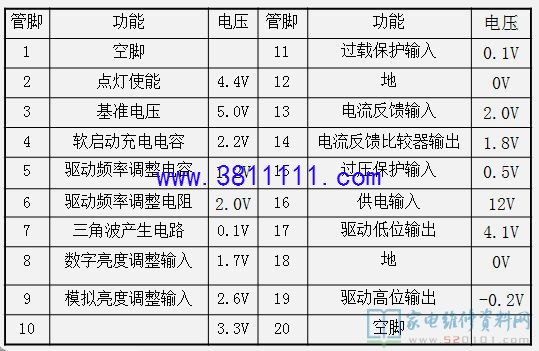

2、 DMB8110D各脚功能（40寸三星屏使用）
3、MSC1691AI各脚功能（46寸三星屏使用）

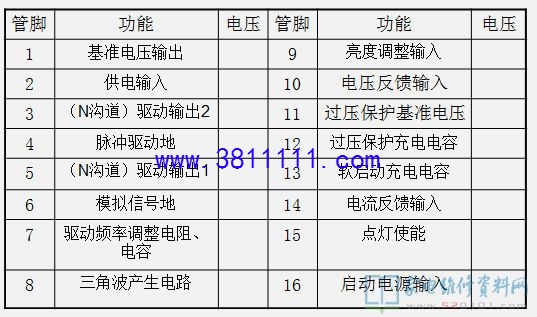

4、OZ9925各脚功能

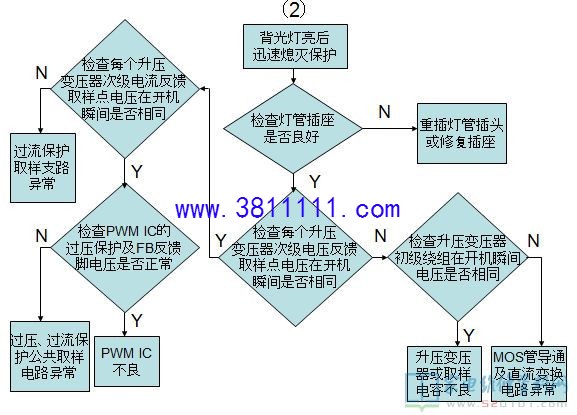

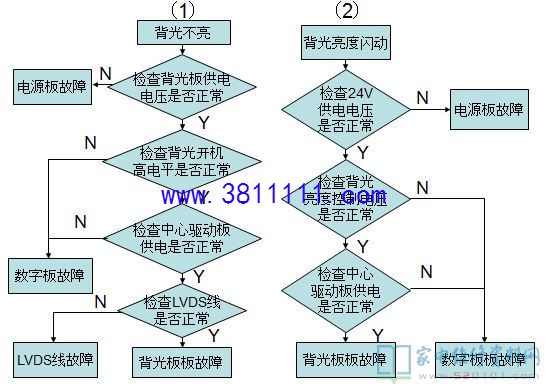

六、LCD组件板故障判断方法

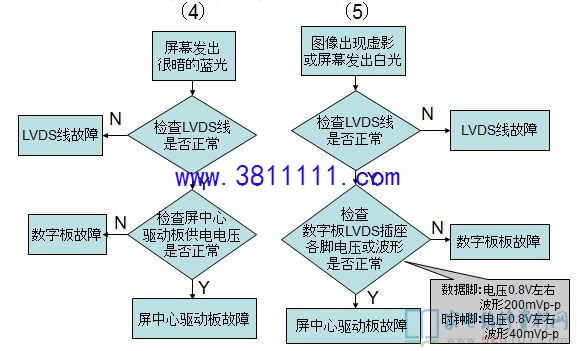

说明：流程（4）、（5）非背光板故障

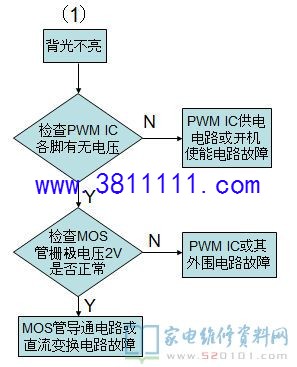

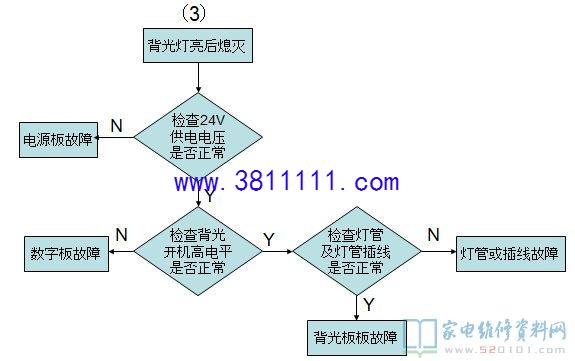

七、背光板故障维修流程

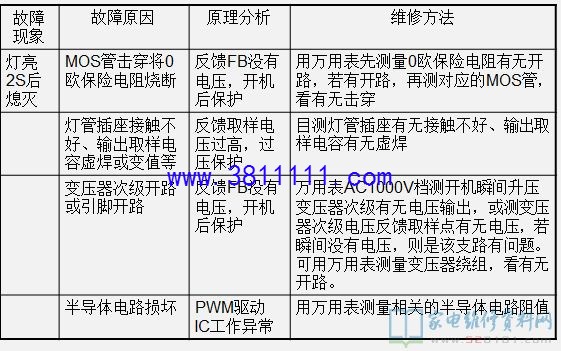

八、背光板常见故障统计

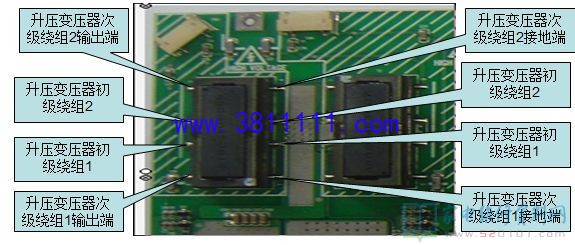

九、背光板易损器件的测量 1、升压变压器
升压变压器初级绕组阻值为0.5欧姆左右（X1欧档），两个绕组串起来阻值为1欧姆左右（有些机器设计时直接将两个初级绕组串起来，初级绕组的另一端悬空）。升压变压器次级绕组阻值约在500-1000欧姆之间（X100欧档）。若出现开机2S后保护时，可对比测量各升压变压器的绕组阻值，将绕组阻值异常的变压器更换（不同型号变压器管脚排列一样，参数略有差异，有的可直接代用，有的代用后灯管亮度有区别。）
2、MOS管电路
背光板上常用的MOS管电路为双MOS管集成电路，有两个N沟道MOS管的如IPL32C二合一电源用的3N06 P726B；有一个N沟道MOS管、一个P沟道MOS管的如奇美小屏幕背光板用的FDS8958A。一般1、3脚为源极，2、4脚为栅极，5、6、7、8脚为漏极。

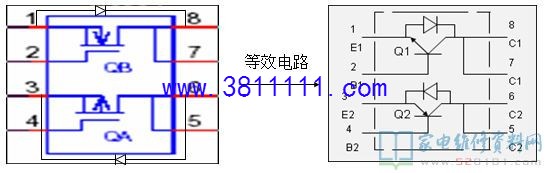

下图为FDS8958A内部电路图，右图为其等效电路图。用万用表单独测量MOS管电路时，5、6脚是相通的，7、8脚是相通的，1、8脚之间及3、6脚之间因有反向保护二极管，因此正向有几K欧姆阻值，其它引脚之间阻值均为无穷大。在板上因为有外围电路影响，测量时各脚之间会有不同的阻值，但除5、6、7、8脚外其它脚之间不应该短路，若出现短路情况则为MOS管损坏。
3、双电压比较器LM393
一般用于电流取样比较，其内部电路如下图，8脚为VCC，4脚为地，2脚和6脚为两个电压比较器的反向输入端，3脚和5脚为两个比较器的正向输入端，1脚和7脚为两个比较器的输出端。
一般使用时比较器的正向输入端接地，反向输入端接取样整流电压，其工作原理如右图。正常工作时反向输入端为高电平，比较器输出低电平；当出现过流情况时，反向输入端为负压，比较器输出高电平。
当电路出现保护时，可测量两个比较器的输出端1脚和7脚是否为高电平，来判断是否因这一路出现保护。若为低电平则与这一路无关，不要随意将IC断开或去掉。
4、四电压比较器LM339

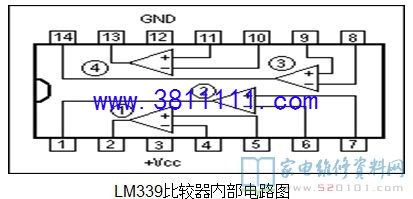

一般用于电流取样比较，其内部电路如下图，3脚为VCC，12脚为地，4脚、6脚、8脚和10脚为四个电压比较器的反向输入端，5脚、7脚、9脚和11脚为四个比较器的正向输入端， 1脚、2脚、13脚和14脚为四个电压比较器的输出端。
一般使用时比较器的正向输入端接地，反向输入端接取样整流电压。正常工作时反向输入端为高电平，比较器输出低电平；当出现过流情况时，反向输入端为负压，比较器输出高电平。
当电路出现保护时，可测量四个比较器的输出端1脚、2脚、13脚和14脚是否为高电平，来判断是否因这一路出现保护。若为低电平则与这一路无关，不要随意将IC断开或去掉。

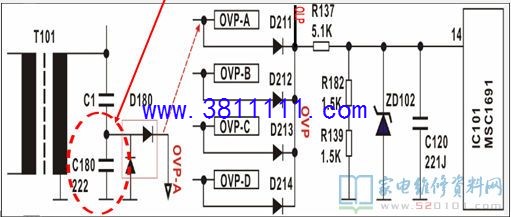

十、背光板典型案例 1、 46寸三星屏黑屏故障技改
故障现象：第一批46寸三星屏（采用0.0版背光板）使用一段时间后会出现不定时地背光熄灭故障，冷开机正常。
原因分析：过压保护下取样电容选用的是负温度系数较大的电容，开机后随着机内温度的升高，下取样电容的容量减小，阻抗增大，分压升高，这样取样反馈电压较高，造成过压保护。 解决方法：改用受温度影响较小的磁片电容2200PF/50V（C1为高压电容）。
2、遥控不灵敏
故障现象：部分机器出现遥控距离近、遥控不灵敏。
原因分析：背光电源的工作频率一般在20KHz- 100KHz之间，部分背光电源的典型工作频率在50KHz左右，该振荡频率产生高频干扰，通过地线传到数字板上的遥控接收电路。如果该机的遥控发射频率采用56KHZ，则背光干扰信号就可能对遥控接收信号产生干扰，造成遥控不灵敏、距离近。
解决方法：
1）通过调整背光亮度，将背光亮度调大，改变背光电源工作频率或PWM驱动方波波形，远离遥控发射信号，从而解决遥控干扰问题。
2）新设计产品遥控发射及接收头均采用38KHZ，避开背光电源的典型工作频率，从而避免背光电源对遥控接收的影响。 3、喇叭发出异响
故障现象：部分机器如L37E9、LCD32K73、L32M61B等喇叭发出异响，AV、TV信号都有，将音量减到0后消失，音量增加到1就响，声音像吹口哨一样。
原因分析：依据变压器和CCFL的特性，背光电源的工作频率一般在20KHz- 100KHz之间，该振荡频率产生高频干扰，通过地线干扰到数字板上的伴音电路。如果背光电源的工作频率在下限，即频率在人耳的听觉范围之内，就会通过喇叭发出异响。
解决方法：
1、通过调整背光亮度，将背光亮度调大，使背光板电源工作频率偏高，并超过人耳的听觉范围，从而解决伴音干扰问题。
2、部分机器电源板与数字板屏蔽盒之间有连接地线，取消该连接线对减小喇叭异响也会有帮助 |
