随着液晶电视机销量的逐渐增多，需要投入更多的精力来研究液晶电视机的维修，而目前液晶电视机中背光板的维修量占有较大的比例，同时由于背光板是显示屏供应商供屏时自带的，供应商出于对技术的保密性，现在我们还拿不到背光板的电路图和IC资料，这对我们背光板的维修带来了很大的难处。为了改善我们的背光板修理，本文对背光板的通用工作原理及常见故障判断作一介绍，对网络维修具有一定的参考价值。
本文的目的是想帮助网络提高维修技能，但由于我们对背光板的电路和维修了解得还不多，因此其中的一些观点可能有不准确或描述错误的地方，请大家指出来共同讨论，从而共同提高我们的维修水平，谢谢！ 本文目录 一、前言
二、背光板在液晶电视机中的作用
三、背光板工作原理方框图
四、背光板各部分电路介绍
五、部分背光板主控IC管脚介绍
六、 LCD组件板故障判断方法
七、背光板故障维修流程
八、背光板常见故障统计
九、背光板易损器件的测量方法
十、背光板典型案例
二、背光板在液晶电视机中的作用 背光板也称Inverter板即逆变器板，它的作用是将一个直流电压转变为多个交流电压，作为液晶屏灯管的工作电压，它的输入、输出连接框图如下图。
背光板有三个输入信号，分别是供电电压、开机使能信号、亮度控制信号，其中供电电压由电源板提供，一般为直流24V（个别小屏幕为12V）；开机使能信号ENA即开机控制电平由数字板提供，高电平3V时背光板工作，低电平0V时背光板不工作；亮度控制信号DIM由数字板提供，它是一个0-3V的模拟直流电压，改变这它可以改变背光板输出交流电压的高低，从而改变灯管亮度。
背光板有多个交流输出电压，一般为AC800V，每个交流电压供给一个灯管。
三、背光板工作原理方框图
背光板电路由输入接口电路、PWM控制电路、MOS管导通与直流变换电路、LC振荡及高压输出回路、取样反馈电路等几部分组成，其工作原理方框图如下：
四、背光板各部分电路介绍 1、 输入接口电路
1）供电输入电压
输入接口电路中的供电输入电压一路直接加到MOS管导通电路，作为MOS管的供电电压（24V或12V）；另一路经晶体管稳压控制电路加到PWM控制IC，作为PWM控制IC的供电电压（一般为5V）。
2）开机使能信号ENA
输入接口电路中的开机使能信号ENA经过相关的三极管、电阻、电容电路后加到PWM控制IC，作为PWM电路的控制开关。ENA为高电平（3-5V）时PWM电路工作， ENA为低电平（＜2V)时PWM电路不工作。

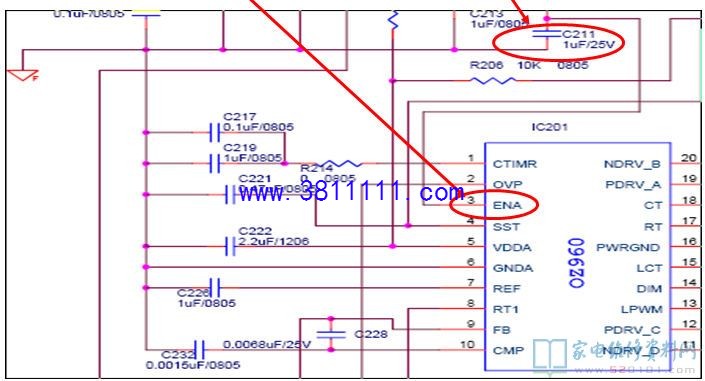

一种典型电路是数字板过来的ENA信号经过电阻、电容电路后直接加到PWM控制IC的ENA脚，如下图：

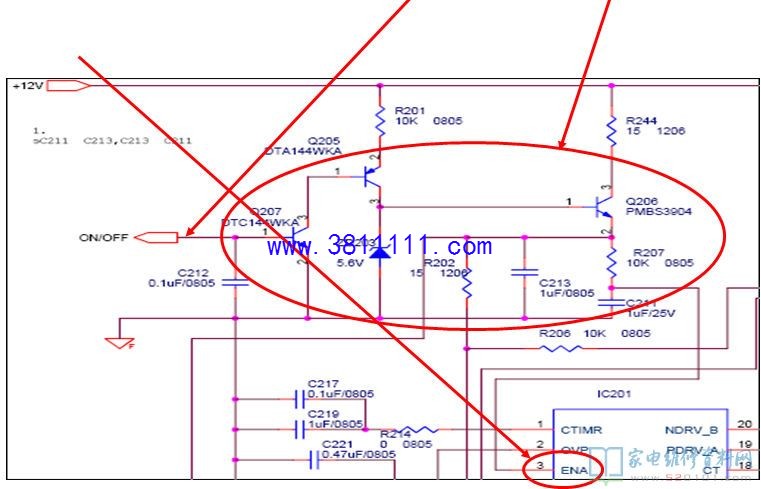

另一种典型电路是数字板过来的ENA信号通过三极管、稳压管控制电路，将电源板过来的供电电压进行降压、稳压，产生ENA电压，加到PWM控制IC的ENA脚，如下图：
3）亮度控制信号
输入接口电路中的亮度控制信号DIM或BRTI ，经过相关的电阻、电容电路后加到PWM控制IC的亮度控制脚DIM或BRTI ，通过控制PWM驱动脉冲宽度控制灯管的亮度。
2、PWM驱动控制电路
PWM驱动控制电路由PWM驱动控制IC及外围电路组成，其核心电路是PWM驱动控制IC。目前不同种类的背光板，所用的PWM驱动控制IC也不同，如奇美26/30寸用OZ960、友达37寸用OZ964、三星40寸用DMB8110D、奇美42寸用OZ9928SN、三星46寸用MSC1691A1等等。不同种类的PWM驱动控制IC管脚数量及功能排序可能不同，但管脚功能大同小异，下面介绍PWM驱动控制IC常见的管脚功能。
PWM驱动控制IC常见的的管脚功能有：
1）CTIMR或TIMR脚
该脚一般外接一个1-2uF的电容到地，当输出电路出现过压时，IC内部的开关被打开，对该电容进行充电。当充电到一定值时，IC启动内部保护功能，IC被关闭，停止驱动脉冲输出。改变电容的大小，可以改变IC启动保护时间的快慢，电容越大，保护越慢；电容越小，保护越快。一般设计保护时间在1-2S。
2）OVP脚
该脚为输出电压过压保护输入。当灯管开路、接触不良或损坏时输出电压就会升高，通过取样电路反馈到该脚，该脚电压也会升高，当升高到一定值时，就会启动IC内部保护电路，IC停止工作。
3）ENA脚
该脚为PWM电路控制开关输入，高电平时IC工作，低电平时IC不工作。该脚一般外接一个1uF左右的电容到地，它的作用是让ENA脚慢慢升到IC开启电压，从0V升到开启电压需1mS左右时间，以保证IC的正常启动。
4)SST脚
该脚为软启动脚，外接一个电容到地。IC加电后对该脚外接电容进行充电，充电到一定电压后IC才会启动工作。这样减少了电源启动时对灯管及其它元器件的电流冲击，保证了电路的可靠性。
5）VDDA或VCC或VIN脚
该脚为IC供电输入脚，电源板过来的供电电压通过晶体管稳压及开关控制电路后加到该脚。
