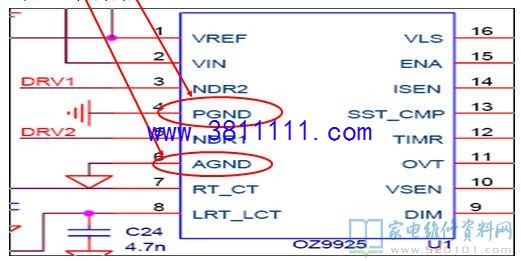

GNDA或AGND脚：该脚为信号地。
7）PWRGND或PGND脚：该脚为电源地。
为了减小灯管与输入供电电路之间的干扰，有的背光板上设计了两个地，即信号地和电源地。信号地与灯管部分地相连，电源地与MOS管导通电路的地相连。信号地与电源地在背光板输入电路部分直接相连或通过跳线线相连。

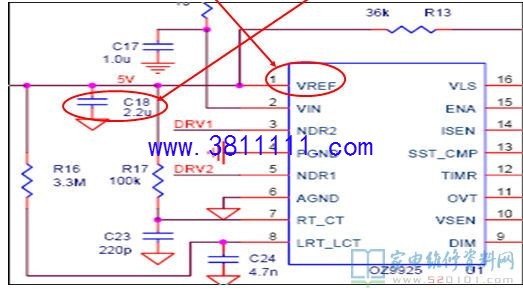

 8）REF或VREF脚
该脚为基准电压输出脚，通过一个1-2uF的电容到地，保持该脚电压的稳定性，同时供给其它电路使用。常见的基准电压有5V和2.5V两种，IC保护时该脚没有电压输出。

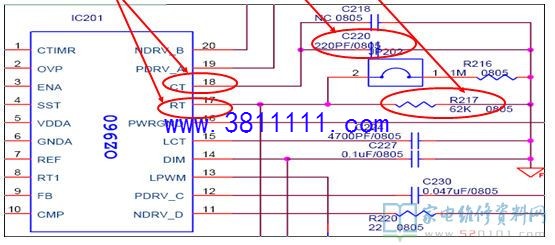

 9）RT脚
该脚为定时电阻脚，一般外接一个电阻到地或到基准电压脚，改变电阻大小，可改变输出驱动脉冲的频率。电阻越大，驱动脉冲频率越低；电阻越小，驱动频率越高。
10）CT脚
该脚为定时电容脚，一般外接一个电容到地，改变电容大小，可改变输出驱动脉冲的频率。电容越大，驱动脉冲频率越低；电容越小，驱动频率越高。

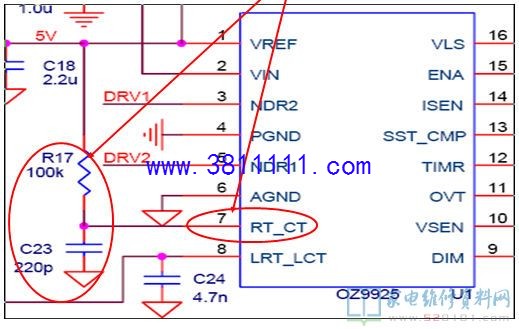

 有的IC将RT和CT设计在一个脚，电路设计更加简单，如下图：

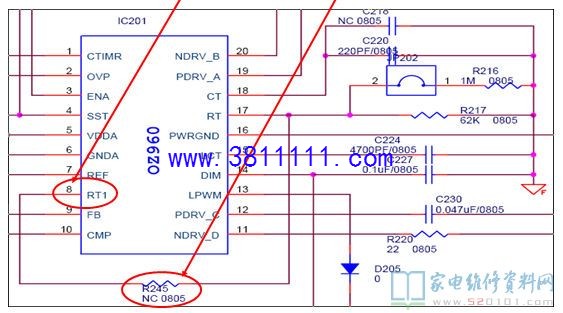

有的IC多设计一个RT1脚，该脚外接一个电阻到RT脚。在电源启动时RT1在IC内部被连接到地，相当于给RT脚并联一个电阻，使得RT电阻减小，从而使启动时的驱动频率更高，以便获得更高的启动电压。

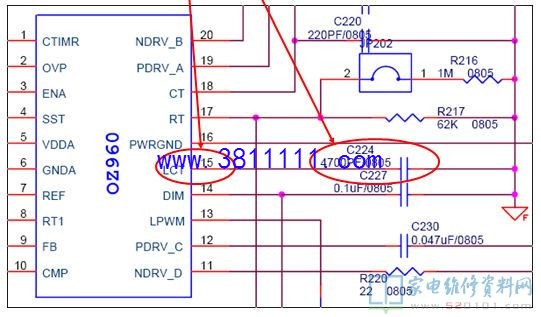

11）LCT或LRT-LCT脚
该脚通过一个4700P左右的电容到地，作用是产生一个最低1V、最高3V的三角波，并通过DIM信号控制变成方波。

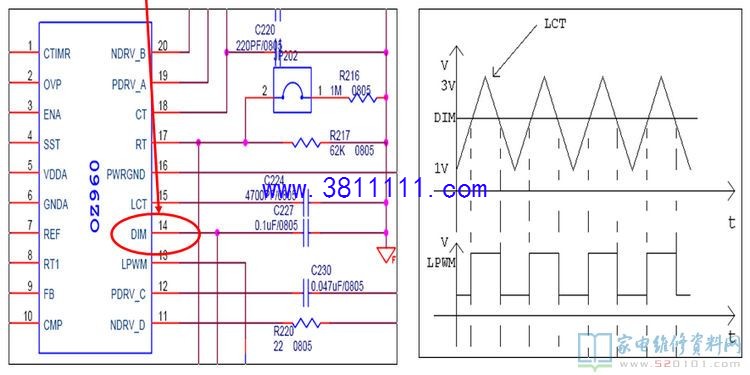

12）DIM脚
该脚为从数字板过来的一个模拟直流控制电压，LCT脚产生的三角波与DIM脚电位进行比较，产生需要的方波。改变DIM电压，可以改变方波的占空比，从而改变MOS管的导通状况，最终改变灯管的亮度。

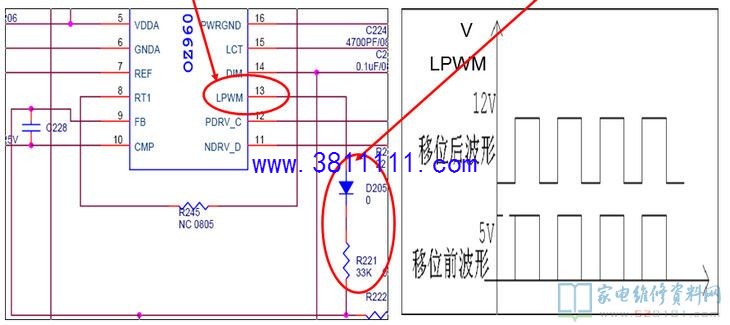

13）LPWM脚
该脚内部接LCT与DIM比较产生的方波，外部通过二极管、电阻等元件接电流取样反馈脚FB。当输出电流变大时FB反馈电压升高，LPWM脚方波电位上移，MOS管导通后产生的方波峰峰值降低，从而使交流输出电压降低，输出电流减小，如此形成了一个电流负反馈，保证了输出电流的稳定性。

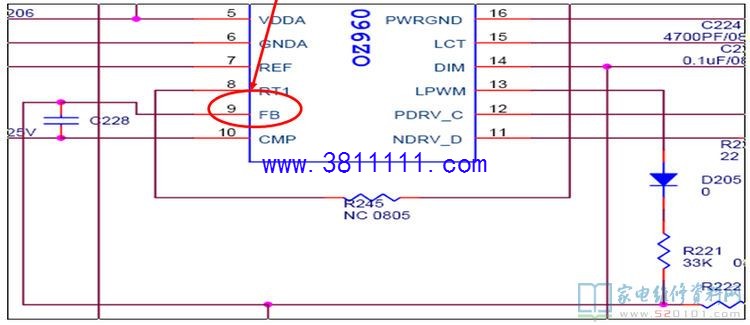

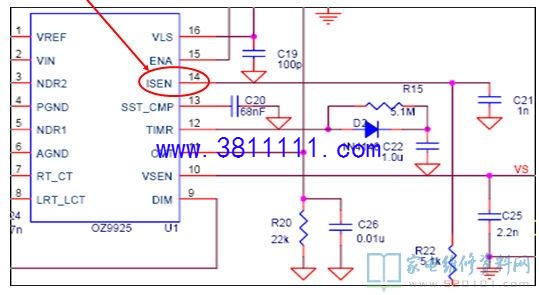

13）FB或ISEN或OC-SNS脚
该脚为从变压器输出级取样过来的一个半波整流电压，输出级电流变化被感应到FB脚，电流越大，FB电压越高， LPWM脚方波电位上移，MOS管导通后产生的方波峰峰值降低，从而使交流输出电压降低，输出电流减小，如此电流负反馈，保证了输出电流的稳定性。
当输出级出现短路等原因造成输出电流很大时FB电压也会急剧上升，从而切断变压器交流电压输出，电源进入保护。
有些IC没有LPWM脚，输出级的电流取样反馈直接加到IC的FB或ISEN脚，通过IC内部电路调整方波的直流电位，改变MOS管导通所产生方波的峰峰值，进而改变输出电压和电流大小，完成负反馈，保证输出电流的稳定性。

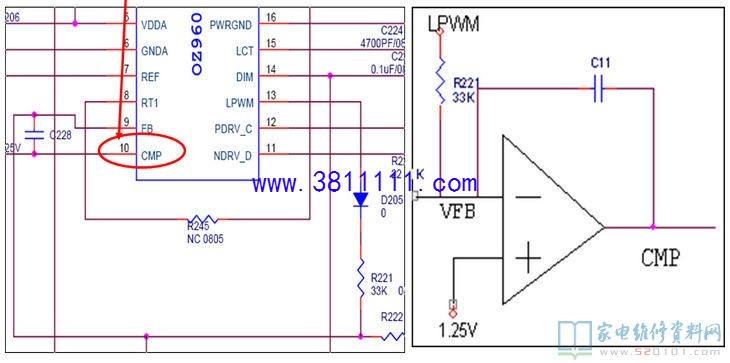

 14）CMP脚
该脚为IC内部电流反馈比较器输出端，当灯管出现开路或损坏时，灯管没有电流，FB电位急剧下降，CMP输出高电平，将IC关闭，电源进入保护。
有的IC没有这个管脚。

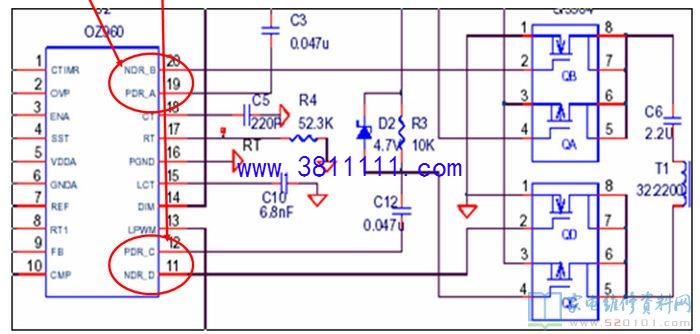

15）PDRA、NDRB、PDRC、NDRD或DRV1、DRV2脚
该脚为IC的驱动脉冲输出，有的IC有四个驱动脚输出，分别为PDRA、NDRB、PDRC、NDRD， 前两个脚与后两个脚轮换着产生高电平和低电平，分别控制着四个MOS管的导通与截止；有的IC只有两个驱动脚输出，分别为DRV1、DRV2或HOUT、LOUT或AOUT、BOUT，这两个脚轮换着产生高电平和低电平，每个脚控制2个MOS管的导通与截止。
3、MOS管导通与直流变换电路

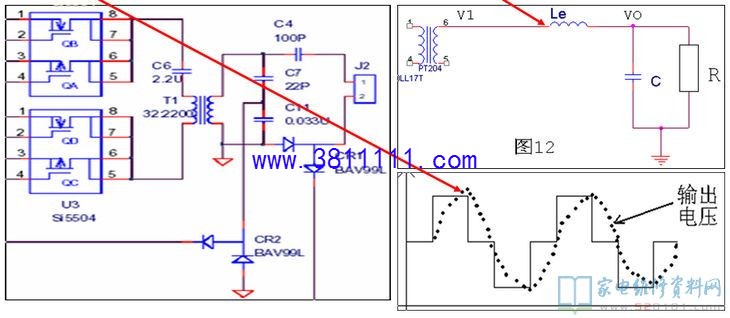

下图为四个MOS管导通电路，其中QA、QC为P沟道MOS管，栅极为高电平时MOS管截止，栅极为低电平时MOS管导通；QB、QD为N沟道MOS管，栅极为高电平时MOS管导通，栅极为低电平时MOS管截止。PWM控制IC的几个驱动脉冲输出脚轮换着输出高电平和低电平，使几个MOS管轮换着导通和截止。当QB、QC导通时，QA、QD截止，变压器T1初级的上端为低电平， 下端为高电平，T1初级中的电流流向为从下到上；当QB、QC截止时，QA、QD导通，T1初级的上端为高电平， 下端为低电平，T1初级中的电流流向为从上到下。如此在T1的初级产生高频方波电压，完成直流到交流的变换。
4、LC振荡及高压输出回路
升压变压器T1的初级在MOS管不断的导通与截止下获得高频方波，再通过变压器耦合在T1的次级感应到电压值更高的高频方波电压，该电压通过变压器漏电感及回路电容组成的LC谐振电路。当方波从低电平跳到高电平时，由于漏电感有抑制作用，使输出波形慢慢升到最大；当方波从高电平跳到低电平时，由于漏电感有抑制作用，使输出波形慢慢降到最小，如此将方波变成正弦波，加到灯管上。这是一个有效值为800V左右的交流电压，在开机瞬间该电压能达到1500V左右。
|
