电管、线盒仍然是通过欧姆卡和机械螺丝进行固定，但固定点只能设置在与管路走向垂直交叉的各个檩条的下表面。由于檩条下表面的接触面积有限，当线盒设置在檩条下方并与檩条进行固定后，进入线盒的管路便没有多余的固定位置。

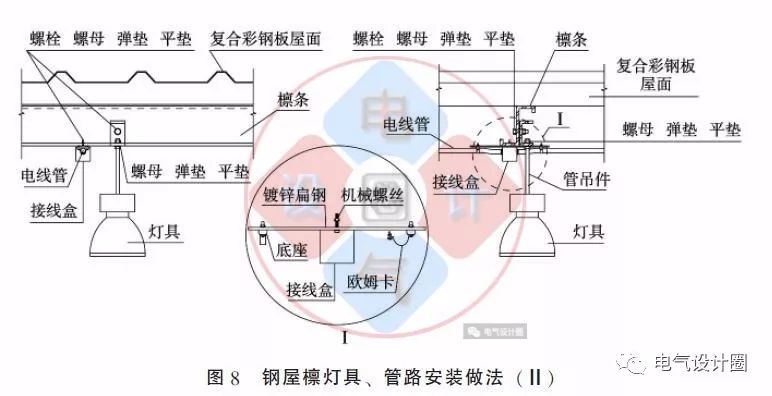

此时需要加设额外的固定措施，可在线盒底部加装一段长约40cm的-25×4镀锌扁钢与线盒一起固定在檩条下，扁钢的两端安装欧姆卡用来固定进入线盒的管路，从而在线盒两端各增加了一个管路固定点，有效解决了JDG管入线盒处无法固定牢靠的问题，同时也满足了施工规范中对于明配管管卡设置位置和间距的要求，如图8所示。

同理，当线盒位于前后两处固定点正中的悬空部位时，通过上述措施将线盒和线管有效地连接成一个整体，也能最大程度地降低管盒脱落和连接处变形的可能，此项做法在进行民用建筑室外雨棚亮化工程的配管施工时也可以得到很好的应用。

3.4 球形网架电气安装

球形网架上的电气安装应从网架在地面上拼装时就开始进行，电线管材质还是优先选用JDG钢管，地面施工阶段应完成全部网架内的桥架安装和照明回路的配管穿线及其他动力、消防管线的安装，待网架升起就位后再与其他部位的线路进行接驳。

3.4.1电气配管、桥架安装

电气配管采用一根长30cm的∟30×30角钢做支架，角钢下端通过U型卡固定在网架下弦，电线管通过欧姆卡固定在角钢上端。

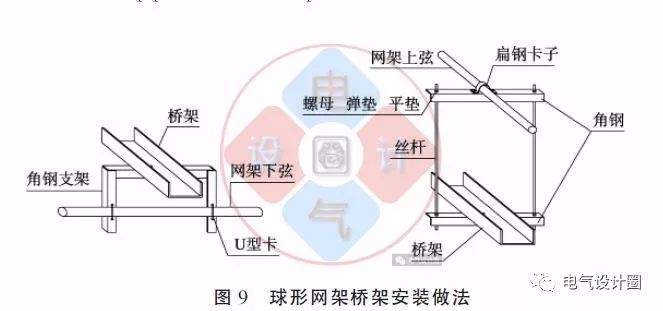

电缆桥架安装首先用角钢制作30cm高的门式支架，支架两条腿通过U型卡抱在网架下弦，桥架通过半圆头螺栓固定在角钢支架的横梁上。当网架下弦的间距不足以满足支架间距的要求时，可补充安装吊架，吊架采用由扁钢制成的欧姆卡将角钢横梁的中部固定在网架上弦，角钢两端固定通丝与下方的另一根角钢横梁相连，桥架则固定在该角钢上，如图9所示。由于网架上弦的吊架只是起到辅助下弦支架承重的作用，桥架安装完成后，下弦支架完全可以满足防晃要求，故吊架不再采取防晃措施。

3.4.2灯具安装

球形网架上的灯具固定采用吊钩的形式。用Φ8的圆钢加工出圆形吊钩，吊钩的根部余出约5cm用来与网架球体焊接。在网架提升前，将圆钢吊钩焊接在网架下弦球体上，圆钢采用双面焊接，以保证有足够的强度。

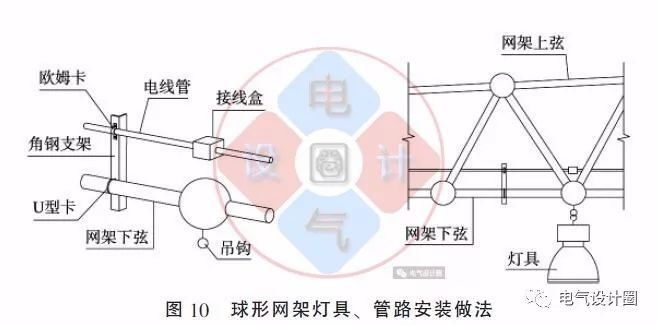

灯具安装时，将灯具的挂钩挂于圆钢吊钩上，灯具的挂钩应带有闭锁装置，以防脱落。接线盒位于下弦球体上方，通过金属软管与灯具连接，如图10所示。由于金卤灯自重较大，所以这样的安装方式在灯具的稳定性上也能够得到保证。树上鸟教育电气设计培训

3.5 屋面避雷装置的安装

作为以钢结构为主的厂房，其本身就是一个大的等电位体，具有很好的连通性。其钢柱可以作为防雷引下线，屋面的钢扶手可以作为接闪带。在这里主要探讨一下屋面明装接闪网的做法。

根据厂房使用功能和重要性的不同，有的厂房完全可以直接利用符合厚度要求的金属屋面作为接闪器，而有的厂房则需要避免雷击屋面造成屋顶结构和防水的破坏，所以这类厂房的屋面接闪网格往往都被设计成了明装。众所周知，屋面明敷接闪网的传统做法是在混凝土墩上埋设支架固定接闪导体。

此种做法在采用岩棉保温的屋顶并不适用，因为混凝土墩自重较大，再加上岩棉容易发生形变的特性，采用此种做法施工，完工后的成品观感非常不好，支墩大部分歪扭倾斜，接闪导体不顺直。此外，后期在屋面上制作混凝土墩，物料的运输也是一个很大的难题。

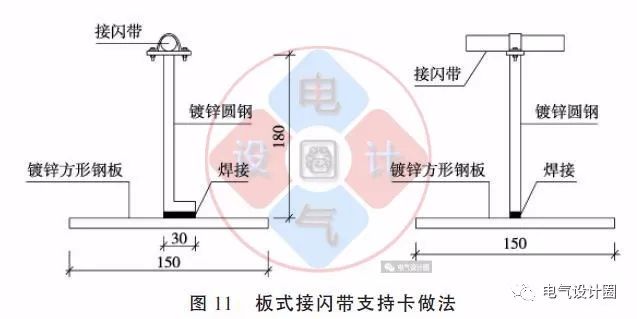

针对上述困难，通过借鉴相关图集，可采用一种板式支持卡作为接闪导体的支架。即利用一块150mm×150mm的镀锌方形钢板做底板，其中心处焊接一根18cm的镀锌圆钢支持卡，如图11所示。

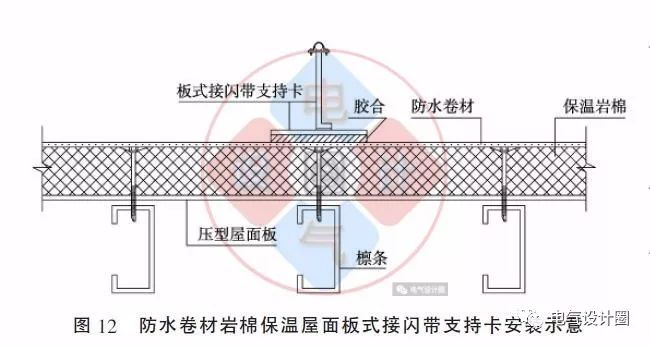

安装时，将方形钢板按间距要求胶合于屋面防水卷材之上，再将明敷的接闪网圆钢固定在卡子上，要求放置板式支持卡的防水卷材与保温层及下方屋面板之间彼此粘结要牢固，如图12所示。此种做法有效避免了因为根基倾斜造成的明敷接闪网变形，同时前期预制好的支持卡在屋面避雷施工时安装和运输也十分便捷，可谓一举两得。
