配电箱在彩钢板上的如何安装？图文详解各种电气施工节点的做法

此类厂房多采用门式钢架结构和钢结构柱网架结构，屋面、墙体构造为压型钢板和夹芯板。对机电安装专业而言，相较于传统的砖混结构或框架结构建筑，无论是在隐蔽阶段还是设备安装阶段，各分项工程的施工工艺都有着很大的不同，探讨并制定出切实可行的施工方案，贯彻并落实工艺标准，无疑对整个电气工程进度、安全和质量目标的实现起着至关重要的作用。

一、施工难点

从选择钢结构建筑形式的目的、建筑的用途、钢结构的特点与施工要求等角度分析，电气工程实施主要有以下难点：

（1）施工作业高度高，厂房工程为满足生产、存储和运输等要求，建筑形式多为单层、大跨度和高层高。对于电气施工而言，配管、桥架与灯具安装皆存在大量的高空作业，会对施工质量造成很大的影响，对安全保障也提出了很高的要求。树上鸟教育电气设计培训

（2）施工工期紧，正如前文所说，钢结构厂房的施工速度快，加上机电专业自身的特点，主要作业面多集中在工程中后期，所以为确保工期，必须制定合理的进度、人员及物资进场计划，并严格执行，及时纠偏。

（3）专业管线复杂，作为以生产为主的工业建筑，厂房内的专业管线也极其复杂，除传统的配电和信息传输线路，物料输送、控制系统、内网甚至涉密通信系统都有可能贯穿其中，再加上缺少可靠的固定位置，这些都给管线的综合排布、支架设置和管线安装作业带来了非常大的困难。

（4）技术要求高，很多在传统结构建筑中惯有的施工方法在这里都无法开展，尤其是设备、管线的固定和敷设方式有着很大的不同，这就要求施工人员和技术人员要积极探索新的安装方式。同时，安装高度的大幅提升对起重技术也提出了很高的要求。

二、技术措施

针对上述难点，应着重采取如下技术措施：

（1）制定切实可行的高空施工方案，密切跟随土建专业进度，把握施工的最佳时机，对于能在地面上进行施工的，应集中力量在地面上完成，以减少高空作业工作量，降低施工作业难度。

（2）通过设计优化和施工深化，缩减工作量，尤其是高空作业工作量，同时优先选用安装简便、安全可靠的设备材料，借鉴相关工程施工经验，确定合理便捷的安装方式，提高工作效率。

（3）制定详尽的劳动力计划，工期紧张时，场内人员应保证能分成多个小班组同时推进。积极创造施工条件，在成品保护能够落实的前提下，可以与土建专业同时或先于其进行施工。

（4）利用既有建筑设备和建筑结构等架设工作面，如利用天车安装灯具，厂房两侧高空作业脚手架生根于下方钢结构梁或直接在钢梁上铺设脚手板，以减少操作平台搭设时间。同时，降低架子的搭设高度，降低意外发生的可能性。树上鸟教育电气设计培训

（5）确保配电室及其他设备用房土建工程的按期完工交接，为后期调试创造先机。对设备的进场时间严格把关，提早进行设备材料的考察、选型和价格确认工作。

三、电气施工节点做法

现针对电气专业各分项工程一些代表性的节点做法进行阐述。

3.1复合彩钢板墙体电气安装

3.1.1电气配管彩钢板墙体配管主要分为暗配和明配。其中，暗配管应在全部钢结构梁及横纵向檩条安装完毕后进行，在外墙板安装之前完成，管穿檩条的部位用开孔器进行开孔。在内墙板安装时，施工人员应与彩钢板安装队伍配合，对盒及管出墙进桥架的部位进行定位，提前在彩钢板上开孔洞，应保证盒的开洞位置在彩钢板的波谷处。进桥架的管路从墙体伸出的长度应保证在10cm左右，在桥架安装时再将其接至桥架。

彩钢板墙体明配管可以直接使用拉铆钉和欧姆卡将导管固定于墙面，固定点的位置应在彩钢板的波峰上，拉铆钉的选用应满足强度要求。

3.1.2桥架安装

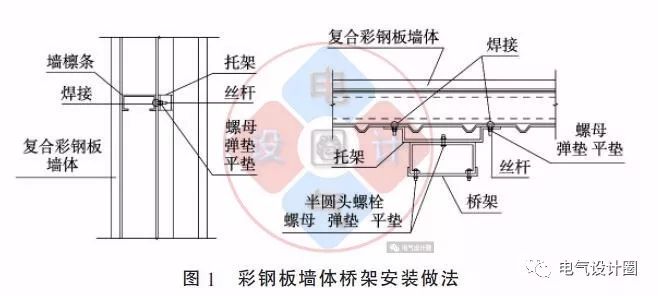

彩钢板墙体竖向桥架的安装应事先根据桥架宽度，在内墙板安装前于墙体横檩上焊接出两根丝杆，内墙板安装时配合开孔将丝杆引出，然后用螺母将桥架托架的两端分别固定在丝杆上，最后将桥架固定在托架上，如图1所示。此处施工应注意托架的间距问题，一般的设计和规范都要求保证在1.5~2m之间。由于墙体的横檩间距基本都在2m左右，所以可以满足此项要求。

3.1.3 配电箱安装

从美观和安装简便的角度出发，彩钢板墙上配电箱的安装应尽量采用明装。在墙体横檩上垂直焊接两根角钢支架，角钢平面贴在内墙板上，根据配电箱高度和尺寸，在两根角钢支架上下各焊接出一根丝杆。
