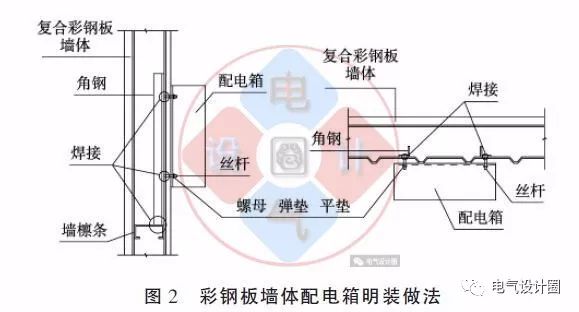

内墙板封闭，安装条件具备后，对正丝杆在配电箱背板上钻孔，用螺母将配电箱固定在丝杆上，如图2所示。配电箱暗装的方法与明装相似，也是采用角钢做支架，用螺栓将箱体侧面与角钢支架固定。角钢支架与横檩之间也可以采用螺栓固定。

彩钢板墙体配电箱明装做法

3.2 结构钢柱和钢梁电气安装

结构钢柱和钢梁作为建筑重要的承重结构，在其上进行电气设备的固定和安装时应首先考虑满足结构要求，以确保结构安全为前提。在经过结构专业允许，对结构影响不大的前提下，通过焊接的方式固定支架无疑是最省时、省力，也是最可靠的安装方式。

当然，如果无法进行焊接，采用抱箍的方式也能有效满足设备安装的需要。树上鸟教育电气设计培训

3.2.1桥架安装在工字钢柱上安装

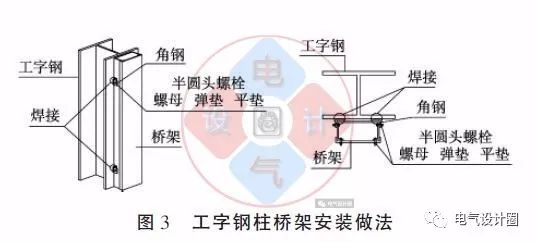

竖向桥架，采用角钢进行固定。在钢柱的同一高度处焊接两段内侧朝里的角钢，角钢之间的距离与桥架宽度相宜。安装时使桥架嵌入在两段角钢内，用半圆头螺栓将桥架的侧面与角钢固定，如图3所示。

厂房墙体四周的横向桥架采用综合支架进行安装，综合支架固定于天车行车梁及厂房的框架梁上，对于没有上述钢结构梁的区域，应通过结构专业在钢结构柱上增设牛腿，架设辅助梁用以固定综合支架。

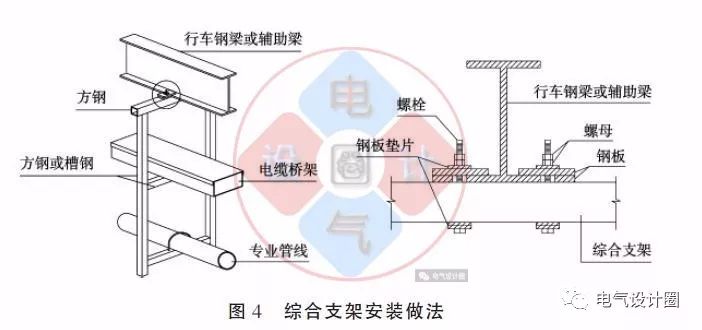

综合支架一般采用方钢加工而成，在荷载允许、挂起后外观不发生形变的情况下，其框架也可以使用槽钢进行制作。安装时，将支架吊起于钢结构梁下方，用螺栓将钢板和支架最上方的方钢横担与钢梁的两侧同时紧固，卡固钢板与方钢之间垫一块与钢梁同等厚度的钢板用于平衡受力，螺栓和钢板的选用都应满足强度要求，如图4所示。桥架及其他专业管线则通过螺栓和U型卡固定于综合支架上。

3.2.2 配电箱安装

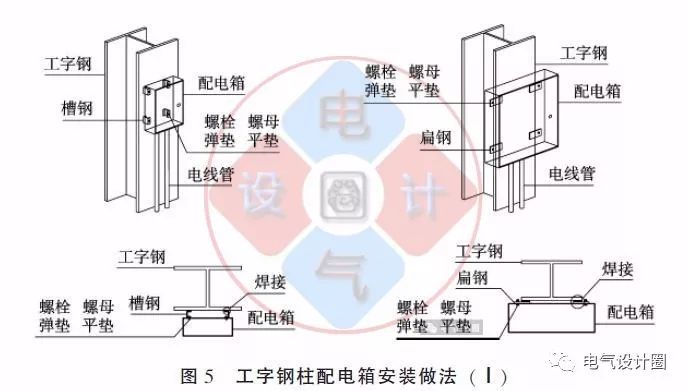

当配电箱的宽度小于钢柱时，根据配电箱的安装高度和尺寸，相对应在钢柱上固定四段槽钢。槽钢底面朝外，一侧焊接在钢柱上，另一侧钻孔通过螺栓与配电箱固定；当配电箱的宽度大于钢柱时，对应配电箱的位置在钢柱上固定四段扁钢，扁钢平面贴在钢柱上，一部分与其焊接，另一部分探出钢柱，钻孔通过螺栓固定配电箱，如图5所示。

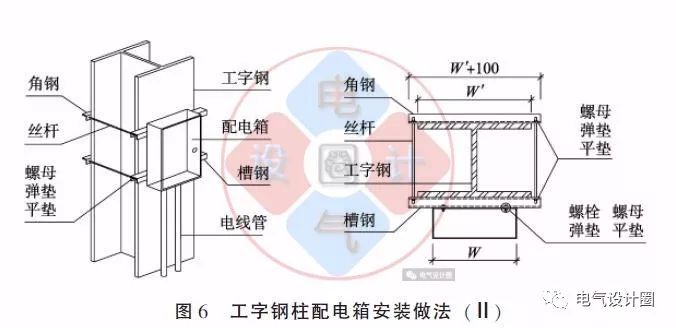

当钢柱上不允许进行焊接时，可以采用槽钢和角钢制作支架（如图6所示）。将槽钢和角钢置于工字钢柱的前后两侧，用通丝螺杆将槽钢和角钢的两端分别连接在一起，根据配电箱的安装高度和尺寸，选择合适的高度在钢柱上进行紧固，然后在槽钢支架上钻孔固定配电箱。

钢柱上配管先用电钻钻孔，然后用拉铆钉和欧姆卡进行管路固定；也可以将管路固定于上述的支架上。

3.3 屋顶檩条上电气安装

3.3.1灯具安装

大跨度钢结构厂房的屋顶檩条多为C型、Z型和工字钢，灯具的固定方式大体相似，安装方式可以采用链吊和管吊。采用管吊进行安装时，将四分管的一端与金卤灯固定，另一端套丝从槽钢的侧面穿入，在槽钢的内外两侧用螺母进行紧固，同时，为防止灯具长期晃动导致螺母松动，还应在内侧加装防松螺丝。树上鸟教育电气设计培训

将槽钢的底面用两道螺栓固定在C型钢和Z型钢的平面处。对于工字钢，采用槽钢的另一侧面与其咬合，再用螺栓进行固定。在荷载允许的情况下，灯具的固定也可以使用角钢进行。

3.3.2电气配管

为了保证施工安全，提高工效，在屋面下方安装的电线管应优先选用JDG钢管。

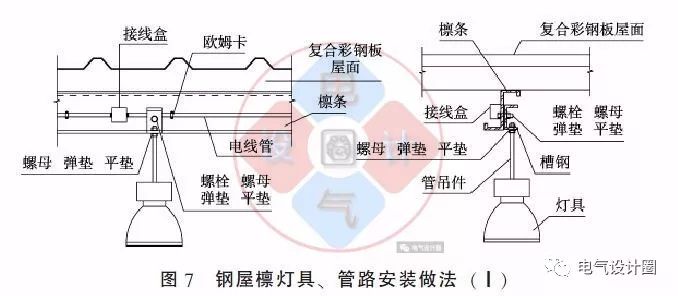

在设计和施工深化管线走向时，应尽量与屋顶檩条安装方向平行，这样就可以将电管、线盒沿着檩条进行安装，直接固定在型钢的侧面或下表面，电管使用欧姆卡、线盒使用机械螺丝进行固定，如图7所示。此种布管方式安装方便，固定点间距可以根据规范要求和现场实际情况自由设置。

出于回路控制和回路划分的需要，无法将全部管线的走向都设置为沿着屋顶檩条安装方向，始终会有部分管线的安装方向与屋顶檩条垂直。此种情况下，
