美的电磁炉通电无反应技改维修VIPer12A代换FSD200

78L05输出端电压5.01V，完全正常。

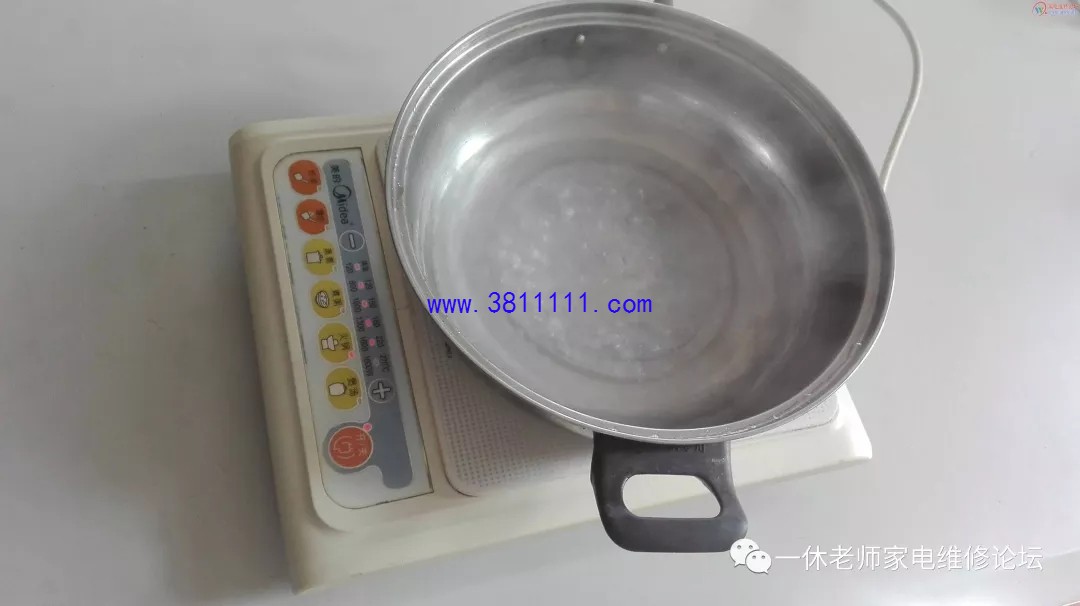

烧水测试，各项功能正常，维修结束。

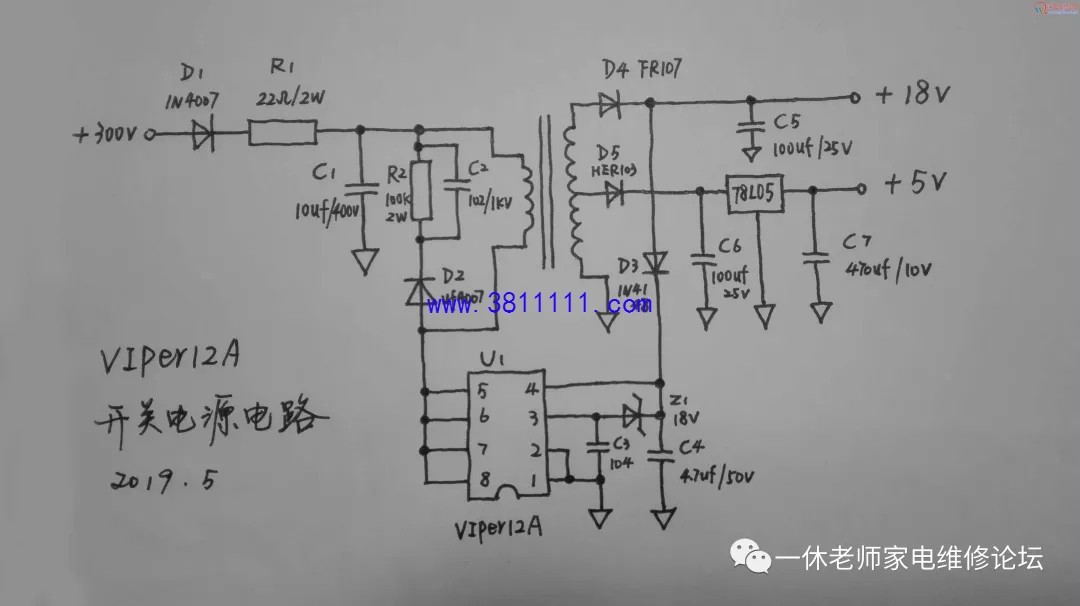

其实，只要对VIPer12A开关电源电路理解比较深刻的话，代换其它芯片还是比较容易的。下面我就结合手绘电路图再跟大家分析一下这部分电路。

市电220V经整流桥和D1整流，形成的300V直流电压经22欧限流电阻限流，400V10UF电容滤波后通过开关变压器的初级加到VIPer12A的5、6、7、8脚，5-8脚是内部场效应管的漏极；同时300V电压经VIPer12A内部高压电流对第4脚外接电容C4充电，当C4两端电压上升到14.5V时，VIPer12A内部开关管导通工作。

如果这个电容开路或性能不良，会使IC不能起振或起振变慢，有时电磁炉通电后过几秒才嘀的一声就是这个电容造成的。开关变压器初级产生电流，次级产生两路感应电压。一路进D4、C5整流滤波后得到18V直流电压，供驱动电路、LM339和风机使用；另一路经D5、C6整流滤波后得到9V左右的直流电压，经78L05稳压后得到5V直流电压供主板、CPU及灯板使用。R2、C2、D2组成尖峰吸收电路，保护VIPer12A内部的开关管在截止期间不被开关变压器产生的峰值脉冲电压击穿损坏。

18V电压经D3整流、C4滤波获得的电压加到VIPer12A的第4脚，为其提供稳定的工作电压。18V电压经稳压管Z1、再经C3平滑后加到VIPer12A的3脚，为其提供反馈稳压取样电压。如果此稳压管损坏，会造成电压不稳等问题。


最后，俺再用一首顺口溜总结一下VIPer12A的代换：
电磁炉爱坏副电源，十八伏五伏全致残。只要有芯片12A，改电路代换并不难。三百伏先要来限流，二二欧电阻看色环。四百伏电解来滤波，此电容损坏烧芯片。二极管阻容三剑客，吸尖峰芯片保安全。

再经过初级变压器，五六七八脚与之连。三四脚反接十八伏，一二脚接地至此完。五至八原是管极漏，一二脚本是管极源。第三脚反馈四供电，稳压负接四正接三。五十伏电解接四脚，没有它起振要免谈。变压器次级先整流，容姑娘滤波跟上前。

78L05出五伏，十八伏要靠稳压管。串灯泡通电嘀声响，成功后心里比蜜甜。换模块简单接线乱，改电路乐趣胜收钱。
