美的电磁炉通电无反应技改维修
VIPer12A的1、2脚是接地的，为内部场效应管的源极，PCB上直接飞线不太美观，所以用电钻钻孔准备从正面用跳线连接。

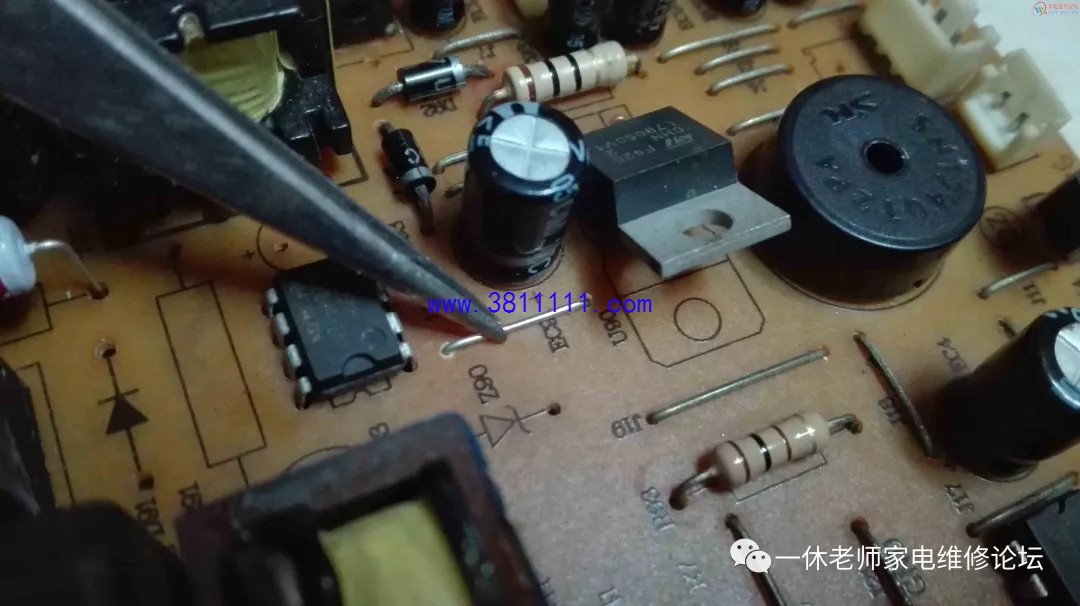

从正面跳线连接就很整齐美观了。

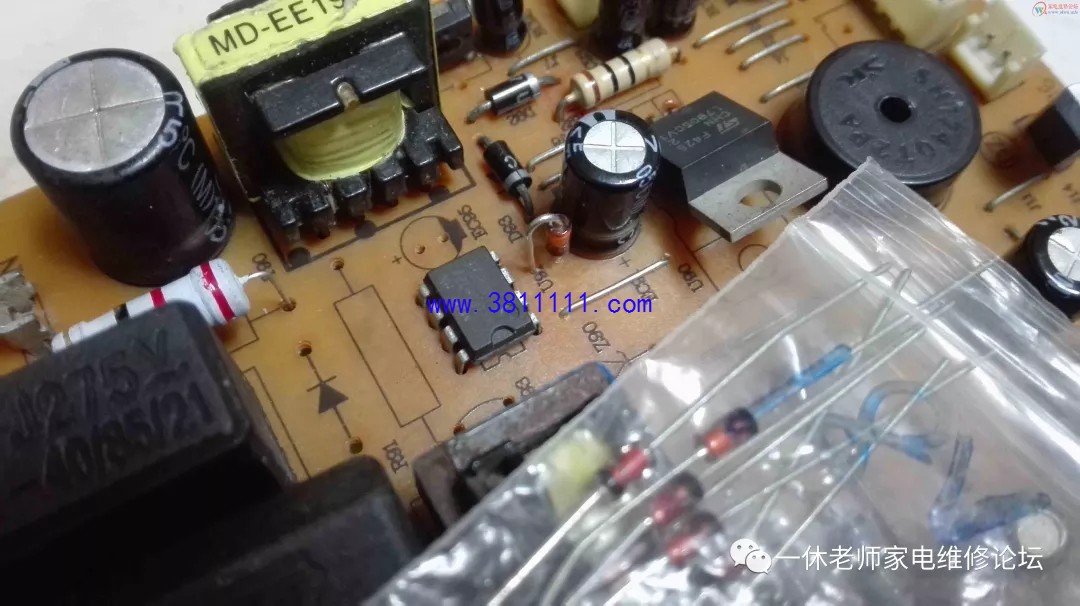

再在第3脚和第4脚之间钻孔焊接18V稳压管，稳压管正极接第3脚，负极接第4脚。

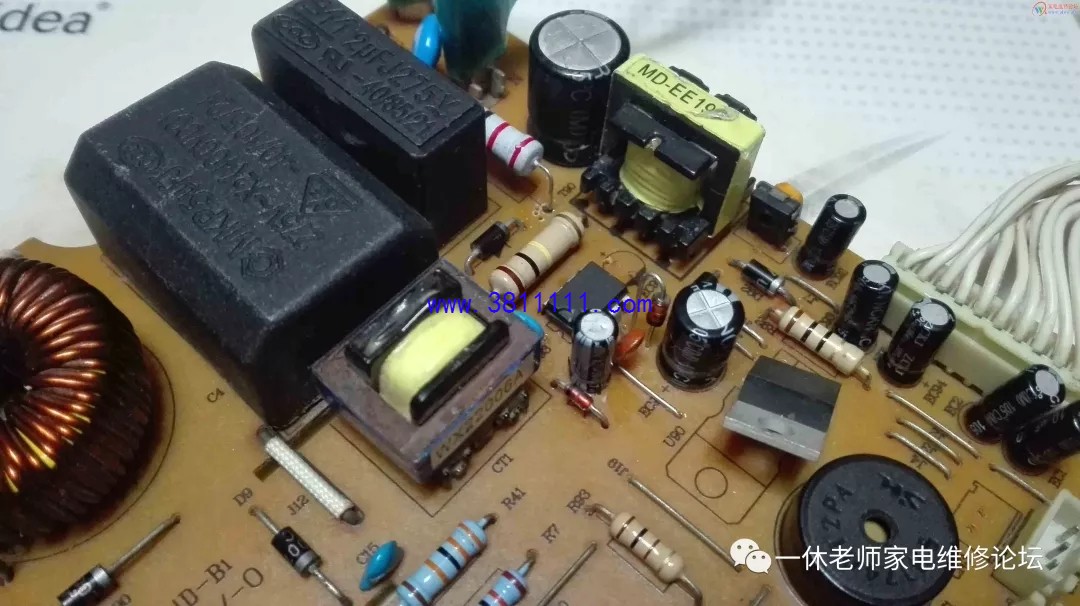

同样装好第4脚的50V、4.7UF电容，第1、2脚和第3脚之间的104电容，18V至第4脚的IN4148二极管，并检查装好尖峰吸收电路的二极管，电容和电阻，电路就算改好了。这样看上去还挺整齐的吧，换模块连线显得乱多了。

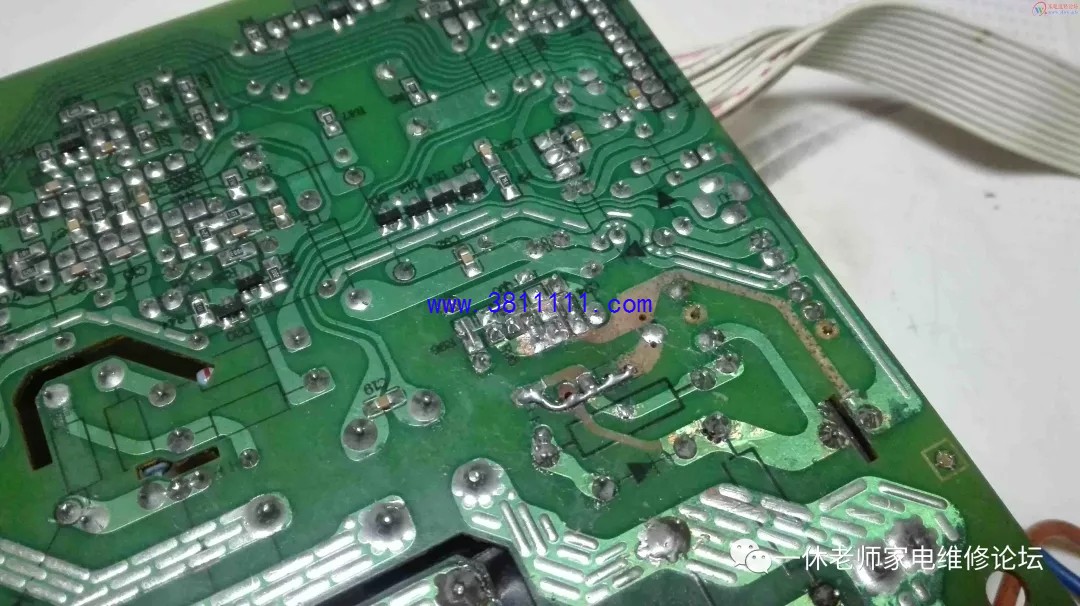

背面成了这个样子，用洗板水洗过之后还算挺干净。
激动人心的时刻到了，串上灯泡测试，滴的一声，成功了。测试风扇针脚18.86V，正常。
|
