美的电磁炉通电无反应技改维修VIPer12A代换FSD200

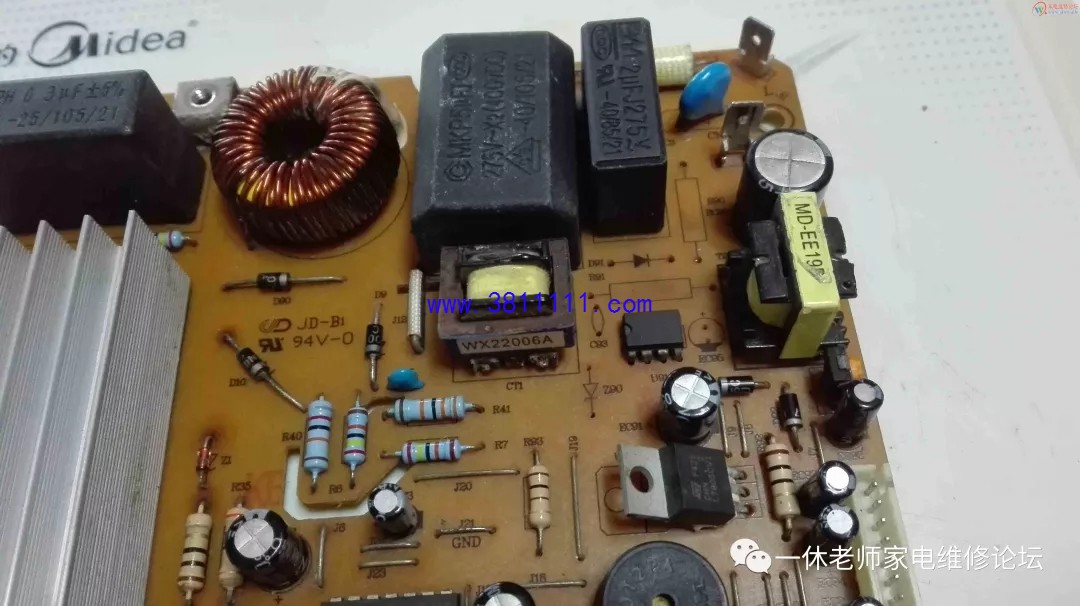

一美的电磁炉通电无反应，经查副电源烧坏。这个副电源采用的是FSD200芯片，不太常用。手头也没这个芯片，打算用常见的VIPer12A来进行代换。但是这两个芯片的引脚功能不太一样，必须改动电路才行。

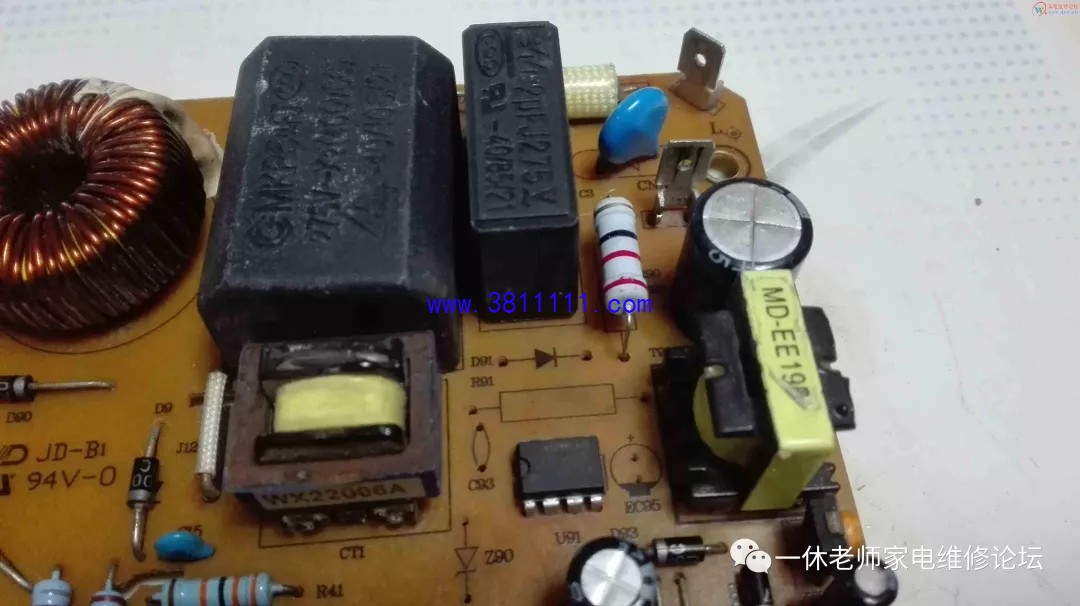

    先拆除FSD200周边原件。

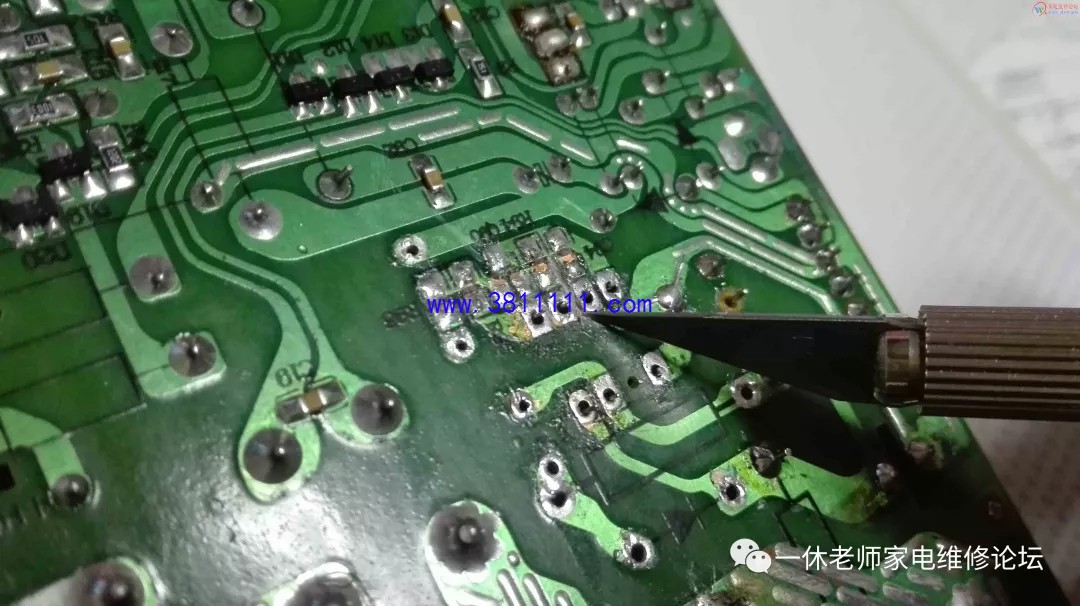

面的贴片原件也都拆掉。

先换上烧坏的22欧限流电阻。

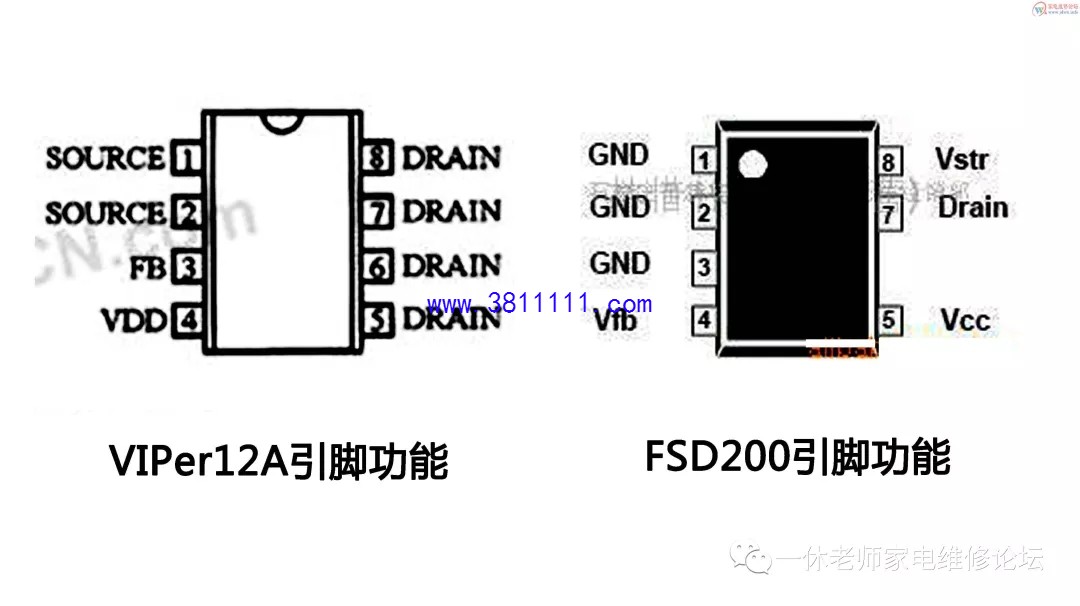

VIPer12A的1、2脚接地，而FSD200的1、2、3脚都接地，所以要把电路中的第3脚和第2脚断开。

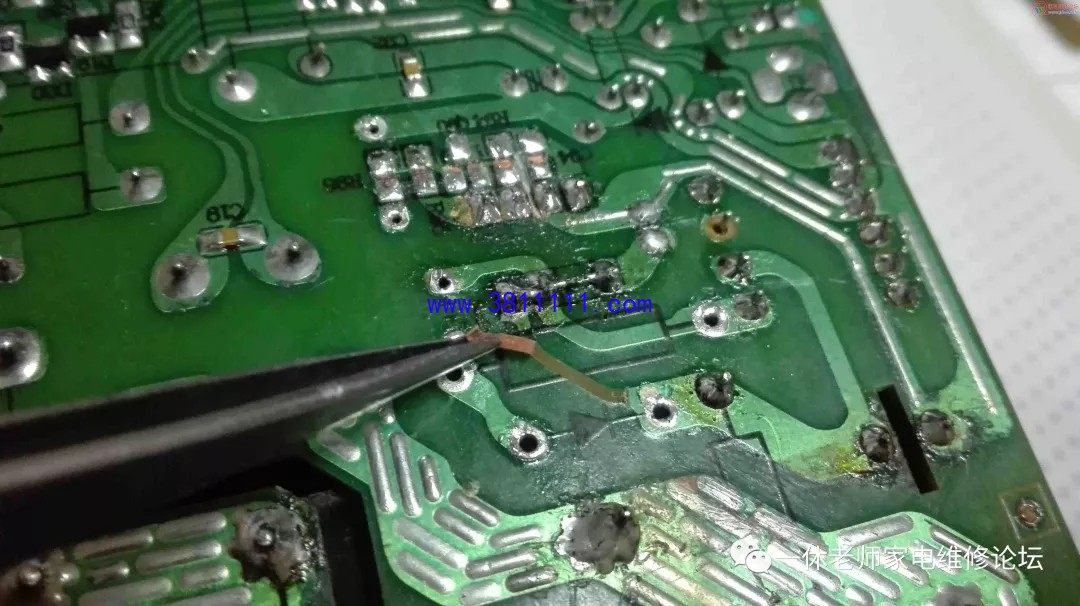

VIPer12A的5、6、7、8脚是相连的，为内部场效应管的漏极，在换上芯片的同时要把这几个针脚用导线焊接在一起，同时把针脚上多余的铜箔撕掉。
