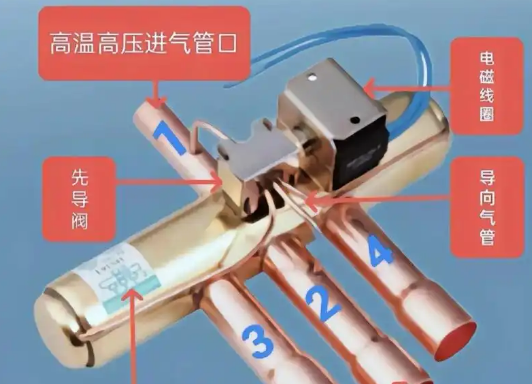

一、电磁四通换向阀（四通阀）

四通阀又称电磁四通换向阀，是空调制冷系统核心零部件，核心作用是切换机组制冷、制热两种运行模式。

（一）故障诊断三步法

1. 串气判断：测温 / 手摸法机组无论制冷、制热运行，若出现吸气管不冰凉、排气管无高温，即为四通阀串气故障。

2.


3. 阀芯卡死判断：听音法设备通电运行，轻微转动四通阀电磁线圈：若能听到细微 “吱吱” 电磁蜂鸣声，说明线圈供电与本体基础工况正常；切换制冷 / 制热模式时，无清晰 “啵啵” 换向吸合声响，代表四通阀阀芯大概率卡死。应急处理：使用木质短棍轻敲阀体，尝试依靠震动复位阀芯。

1. 线圈损坏判断：万用表测量法四通阀电磁线圈标准供电为交流 220V。检修顺序：先测量线圈两端输入电压是否达标，再使用万用表检测线圈绕组电阻，两项任一数值异常，判定线圈故障。

2.


案例：某品牌空调四通阀无法换向、内部串气，典型故障特征如下。

• 管路焊渣杂质卡滞滑块成因：管路焊接残留焊渣进入阀体，阻碍滑块滑动。处理：机组保持通电，反复通断四通阀供电，同时用木锤轻敲阀体，依靠制冷剂循环冲击力推动滑块复位。

• 冷冻油型号错误 / 化学介质腐蚀成因：加注不匹配润滑油、混入其他化学介质，腐蚀阀体内部密封橡胶件。处理：整体更换四通阀，完整清洗制冷管路系统，加注原厂匹配冷冻润滑油。

• 长期卡死造成滑块破损成因：阀芯长期卡滞，系统持续高温高压运行，冲击损毁内部滑块。处理：更换全新四通阀，同步排查阀芯卡死根源，避免二次故障。

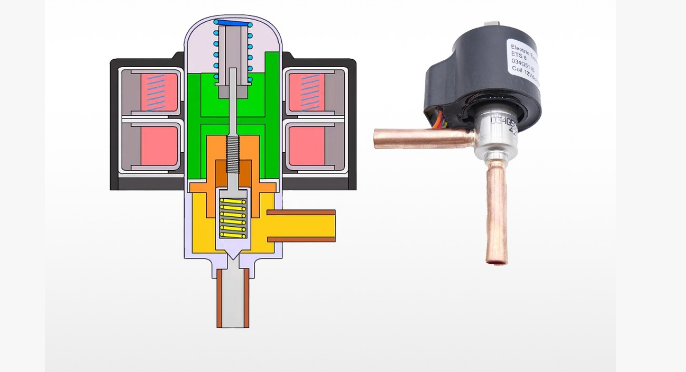

二、电子膨胀阀

电子膨胀阀是空调制冷系统电控节流部件，可根据预设程序精准调节管路制冷剂流量。传统毛细管、热力膨胀阀仅适配工况稳定机组；针对负荷波动大、运行工况区间宽的空调设备，电子膨胀阀搭配变容量压缩机，节能与控温优势突出，现已大范围普及。当下行业对电子膨胀阀的研发主要分为三大方向：实际工况应用、流体流量特性、电控控制策略与运算算法。

基础工况判断参考

• 机组通电瞬间，正常电子膨胀阀会发出清晰 “咯嗒” 复位声响。异常判定：通电无动作声响；压缩机启动制冷后，膨胀阀阀体快速结霜。检修流程：

• 检测线圈供电（标准 12V 脉冲电压）；

• 电压数值正常则代表室内主控板无故障，阀体无声响即为膨胀阀本体故障；

• 先万用表测量线圈直流电阻，阻值正常说明线圈完好，故障原因为阀体内部脏堵，可通入高压气体冲洗阀体管路。

• 断电自检要点：机组断电后电子膨胀阀需自动复位，可通过阀体振动、复位声响判断阀针是否卡滞。关机静置状态下，阀芯默认处于最大开度；断开线圈连接线后开机，制冷剂完全无法流通，可判定阀针卡死。触感判别：正常运行时，阀体进口管路温热，出口管路冰凉，两端存在明显温差。

三、典型故障现象、分析与检修方案

故障 1：阀体全程闭合，制冷剂无法流通

故障分析：阀体出厂预设开度为 480 脉冲，停机断电时针阀保持开启；运输途中持续震动会偏移转子螺纹结构，造成阀针全关。检修操作：机组上电执行电控复位程序，使阀体恢复初始开启状态，步进电机即可正常调节阀针开度，控制冷媒流量。

故障 2：开机后阀体异响

故障分析：轻微 “咔嗒” 声属正常工况 —— 空调上电后电控板输出全开 / 全闭脉冲信号，转子转动至限位位置碰撞产生摩擦音；系统充满冷媒时，转子运转阻力增大，声响会明显变小。异常判定：异响尖锐、音量过大，代表内部零件卡滞，无法维修，需整体更换电子膨胀阀。

故障 3：通电后阀体完全无动作

检修步骤：

• 通电听阀体有无复位 “咔嗒” 声，无声则检查线圈是否完全套接阀体、线圈与主控板接线有无松动；
• 测量供电电压，标准区间 12V±1.2V；
• 接线、电压全部正常，测试阀体能否全开，无法全开直接更换阀体；
• 阀体可正常全开，检测全闭脉冲数值，若脉冲数低于 480pps，检修电控驱动模块。

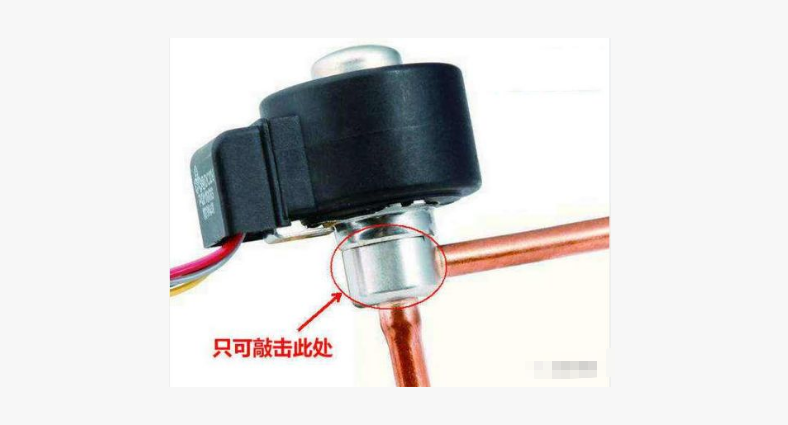

故障 4：阀针卡死

故障成因：管路焊接氧化皮、金属碎屑等杂物随冷媒进入阀体，堆积卡阻转子，增大转动摩擦力，造成卡死。此类故障多由安装、检修操作不规范引发，阀体无法拆解维修，只能整体更换。

预防卡死故障：

• 检修、装机全程保证制冷管路内部洁净；
• 管路焊接采用充氮保护工艺，减少内壁氧化层生成；
• 阀体进出液两端加装过滤装置，滤网规格不低于 100 目。

电子膨胀阀焊接专用要求

焊接作业时，阀体整体浸入水中降温，全程管路持续充氮气防护；氮气需同时从膨胀阀进口、出口双向通入，避免高温氮气冲刷阀芯，造成阀针永久损坏。

典型故障案例

多联机系统单台内机蒸发器持续结霜，其余室内机制冷运行正常。检修过程：拆开故障内机面板，蒸发器内部存在明显水流声响，液管、气管触感温差正常；断开该内机电源重新上电，可听见电子膨胀阀线圈复位声响，再次开启制冷模式机组运行恢复正常。故障判定：室内机电子膨胀阀关闭不严，存在冷媒内漏。.
