二十一、PWL37C电源板维修实例分析 1、故障现象： 12V\24V无输出
分析检修：

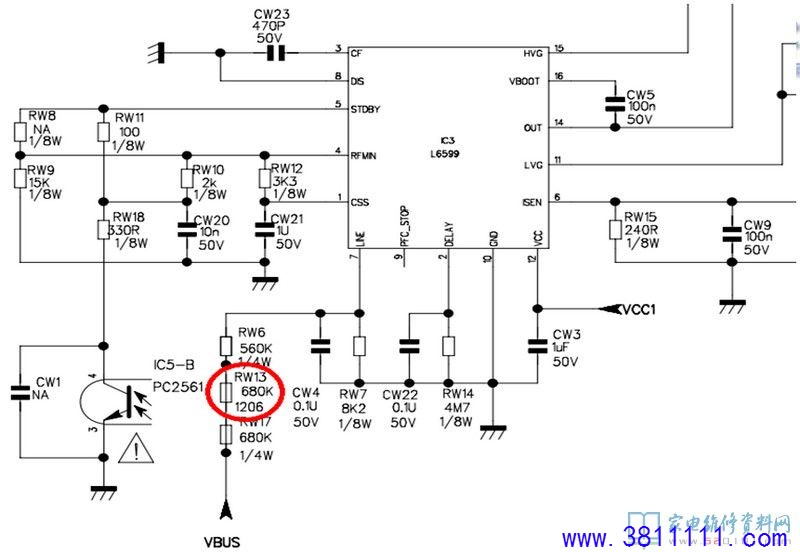

开机测试，发现5V待机电压输出正常。于是断开保护电路中的RS20后强制开机，测试还是没有12V\24V输出。测试PWM IC和PFC IC的供电VCC1、VCC2电压正常，PFC的输出电压400V也正常，问题就在PWM电路。于是检查PWM电路的相关元件，测试QW9和QW10的电阻，没有发现异常。于是测试IC3的各个引脚，发现IC3的P7脚
电压异常。 P7脚是PFC的电压检查输入脚，正常的时候的电压大约在1.8V左右，而这台机器没有电压。于是测试P7脚电阻没有异常短路，检修PFC电压检测中的取样电阻，发现RW13开路。更换后开机测试故障排除。

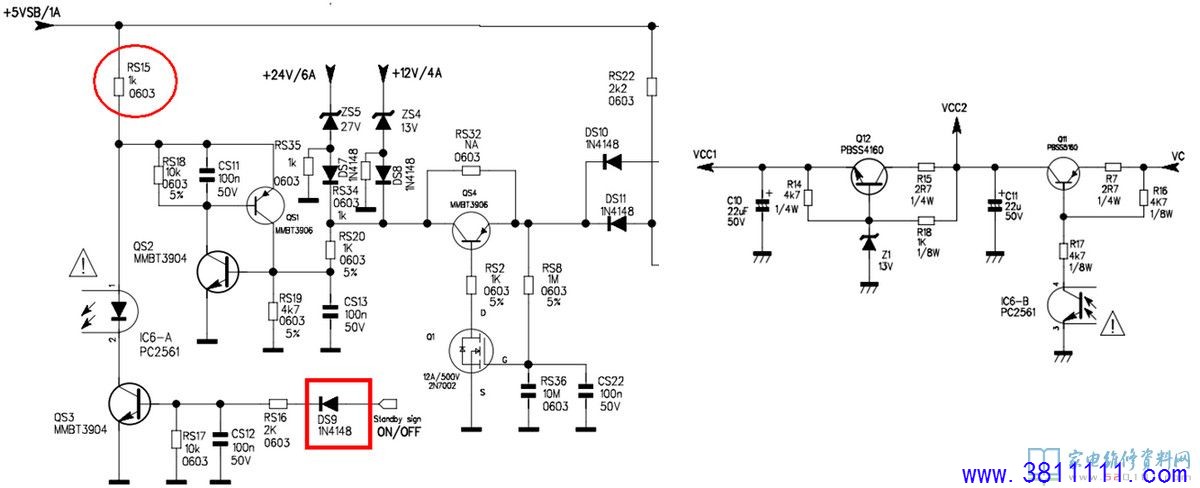

2、故障：无24V,12V
方法：开机5V正常，强行开机加5V到DS9，仍无24V和12V电压。测试PFC输出电路没有380V ，说明问题在PFC、PWM的公共电路部分，测VCCI、VCC2都没有电压，测VC有19V,此时就把问题范围放在IC6、 QS3、RS16、RS15、RS17、DS9上，测QS3 B极有0.75V,C极为0V,检查发现RS15开路，换后正常。
3、故障：不开机

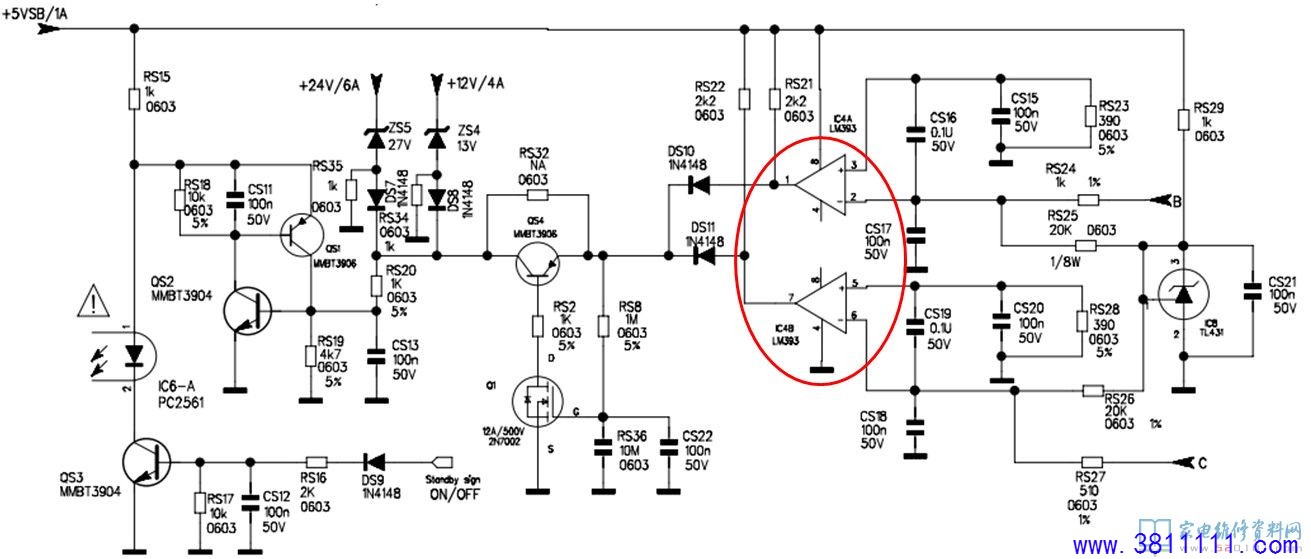

方法：开机瞬间有12V、24V电压，慢慢下降至0V，这种现象有可能是保护或电源带不起负载造成。测滤波电容C5为300V ，说明PFC电路没有工作，测IC2（L6563）14脚供电电压也是慢慢下降。断开过压过流保护电路RS20时，输出电压正常，说明故障在过压过流电路，经进一步检查测量，发现是IC4 LM393电流比较器损坏。
4、故障：不开机，指示灯亮

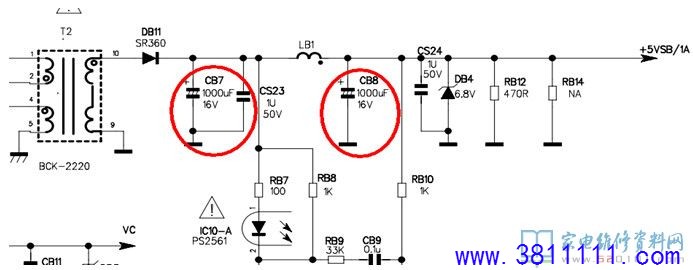

方法：测待机5V电压低（4V左右），经查是待机滤波电容CB7或CB8损坏，此种故障空载时5V正常，带负载后5V电压低（修理时5V待机电路故障是容易忽视的地方）。

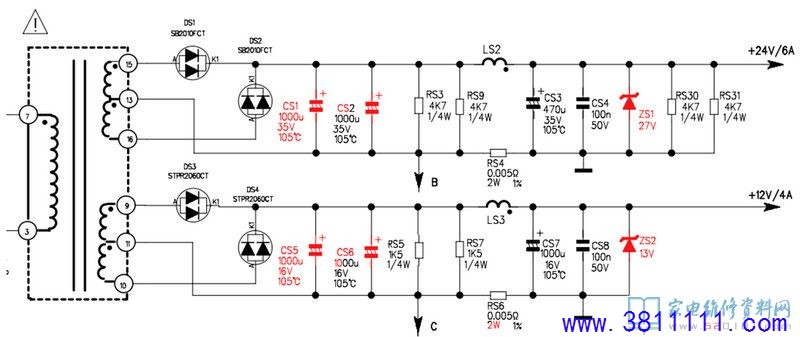

5、其他故障:不定时关机
分析检修：当故障出现时，电源指示灯也不亮。此时12V输出只有7V左右，随后降为0，经检查发现ZS2不良，更换后故障排除。其中，ZS1，CS1、CS2、CS5、CS6损坏也容易造成不定时关机现象。
 |
